| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | CE ISO |
| رقم الموديل: | 502+503ج+507+535-4TS |

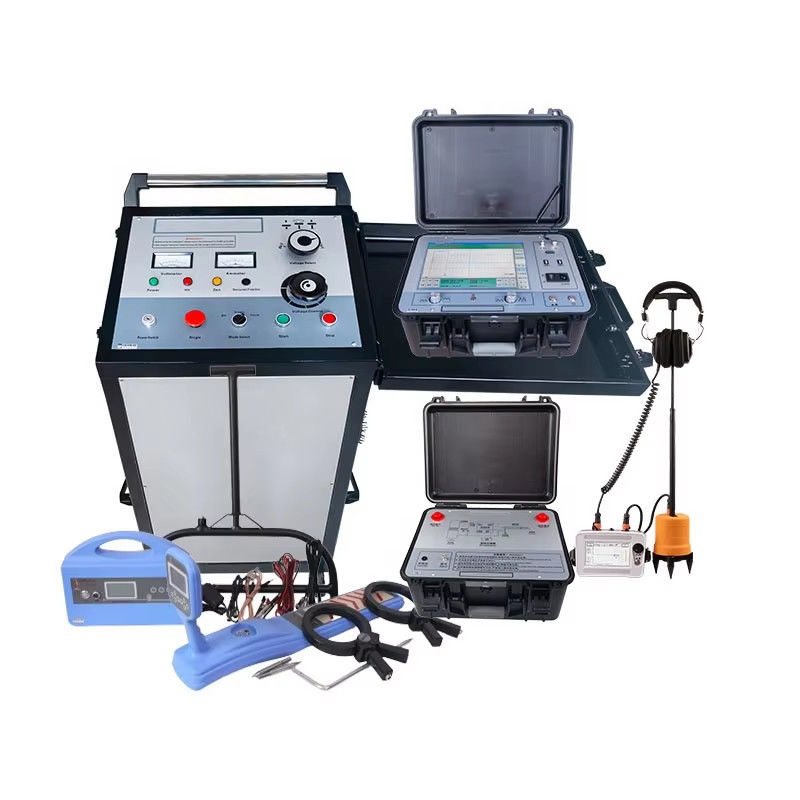

XZH نظام تحديد خطأ الكابل المحمول XHGG502+XHDD503D+XHGX507+XHHV535-4TS
تستخدم مجموعة المعدات للكشف عن فشل العزل الرئيسي للكابلات الكهربائية بمستويات الجهد من 35 كيلو فولت أو أقل بدقة وسريعة؛ معايرة طول الكابل.اكتشف بدقة اتجاه وعمق الكابل المدفون.
★ تحديد موقع خطأ الكابل: مع مقياس الانعكاس XHGG502 بناءً على طريقة انعكاس النبضات منخفضة الجهد ((TDR) ، وطريقة الانهيار من الجهد العالي ((flashover)) (DECAY) ،طريقة انعكاس القوس متعدد النبضات ((ARC)).
تعقب مسار الكابلات، اكتشاف العمق المدفون: XHGX507 محرك تحديد المواقع أنابيب الكابلات هو محرك تحديد المواقع الرقمي بالكامل مع عرض واضح وموقع موثوق به. تعليمات تشغيل رسومية وإشارة صوتية،مما يجعله أسهل لتحديد موقع الأنابيب المتوفرة اليوم.
يعمل بواسطة بطارية قابلة لإعادة الشحن، ويمكنه أيضاً عرض عمق الكابلات والتيار.
507 هو اختبار خطأ كابل متعدد الوظائف ، والذي يمكن استخدامه لموقع خطأ الكابل ، والتحديد ، والاختبار الشامل للمسار والعمق.
★ موقع نقطة خطأ الكابل: XHDD503D يستخدم طريقة المزامنة الصوتية المغناطيسية ، مجهزة بمولد موجة 2048 J ومستقبل إشارة رقمية ذكي.
يتم تكوين نظام تحديد عيب الكابل المحمول مع جهاز تحديد عيب الكابل القابل للإزالة ARC مع سطوع عالي للغاية ، شاشة LCD كبيرة 12.1 ′′ مع التحكم باللمس ،جعل عملية تحديد الموقع المسبق للخطأ سريعة، سهلة وفعالة
يرافق مولد التوتر العالي 2048 J XHHV535-4TS مفتاح مستويات التوتر الذي يسمح لتحقيق أقصى طاقة نبض التوتر عند 8 ، 16 و 32 كيلو فولت.
يحتوي على أنظمة ضمان سلامة المشغل ويوفر حلًا تقنيًا موثوقًا وشاملًا لأعطال كابلات الجهد المنخفض والمتوسط.
| أساليب تحديد الموقع المسبق | طريقة نبضات الجهد المنخفض | |
| الرصاصة المتعددة | ||
| طريقة التبديل الفوري للكهرباء العالية: ICE (طريقة التيار الاندفاعي)DECAY (طريقة تدهور الجهد) | ||
| العرض | 12.1 بوصة تحكم الكمبيوتر الصناعي، وضع تشغيل باللمس | |
| النظام | تشغيل النوافذ، إدارة كابلات فائقة، توليد تقارير الاختبار تلقائيًا. | |
| الوظيفة | سرعة، المقاومة، قياس المسافة | |
| معدل أخذ عينات البيانات | 60 ميه هرتز، 120 ميه هرتز، 240 ميه هرتز، 400 ميه هرتز | |
| نطاق النبض | 400 فولت بيلتر | |
| عرض النبض | 0.1uS و 2uS | |
| مسافة القياس | ≥68 كيلومتر | |
| دقة القراءة | 0.1m | |
| دقة الاختبار | <0.5m | |
| اختيار طول الكابل | < 1 كم (المسافة القصيرة) ؛ <3 كم (المسافة المتوسطة) ؛ > 3 كم (المسافة الطويلة) | |
| عقدة النبضات تقاوم الجهد | 35kV DC | |
| منطقة اختبار عمياء | لا.. | |
| تخزين البيانات | مع وظيفة تخزين أشكال موجات الاختبار الضخمة | |
| إمدادات الطاقة | بطارية الليثيوم القابلة لإعادة الشحن، يمكنها العمل بشكل مستمر لأكثر من 4 ساعات بعد الشحن الكامل. | |
| التواصل | مع واجهة USB الطباعة القياسية | |
| ظروف العمل | درجة الحرارة -25 درجة مئوية + 65 درجة مئوية، الرطوبة النسبية 85٪، الضغط الجوي 750 ± 30mmHg. | |
| الحجم والوزن | اختبار خطأ الكابل 430×380×220mm-8kg ربط النبض 430×380×220mm-7kg. |
| -25 درجة مئوية -40 درجة مئوية، الرطوبة 5-90% RH، الارتفاع <4500m. | العرض | شاشة LCD ملونة 5 بوصات، دقة 1024 * 600، مع وظيفة اللمس |
| النظام | يتم عرض الموجات الصوتية والمغناطيسية على الشاشة في نفس الوقت، والفرق الزمني بين الموجات الصوتية والمغناطيسية هو يتم احتسابها تلقائياً ويتم عرض القيمة. |
|
| وضع الحد من ضوضاء الخلفية (BNR) | يصفّر بصورة فعالة ضوضاء التداخل البيئي | |
| مكاسب وتشغيل قابلة للتعديل | يمكن تعديل قيمة مكاسب (0-7) للإشارة الصوتية والإشارة المغناطيسية ويمكن تعديل عتبة الزناد (0-100) يتم تعديلها يدويا، وهو أكثر ملاءمة للنقطة الثابتة |
|
| قناة الصوت | جميع الممرات: 100 هرتز ~ 1500 هرتز الممر المنخفض: 100 هرتز ~ 400 هرتز. الوصول العالي: 150 هرتز ~ 1500 هرتز. النطاق: 200 هرتز ~ 600 هرتز. |
|
| دقة النقطة الثابتة | 0.1m | |
| إمدادات الطاقة | بطارية ليثيوم أيون قابلة لإعادة الشحن ، وقت الاستخدام المستمر > 8 ساعات ، شاحن: مدخل AC220V ± 10٪ ، 50Hz ؛ مخرج اسمي 8.4V ، 1A. وقت الشحن: <6 ساعات |
|
| الحجم والوزن | غلاف حماية PVC: 479X387X210، 7KG | |
| شروط الاستخدام | -25 درجة مئوية -40 درجة مئوية، الرطوبة 5-90% RH، الارتفاع <4500m. |
| تعقب طريق الكابلات-XHGX507 | التكوين الرئيسي | جهاز الإرسال، جهاز الاستقبال، جهاز الإرسال، جهاز الاستقبال، إطار A |
| الوظيفة | الكشف عن الاتجاه الدقيق وعمق الكابلات تحت الأرض وتحديد الدوائر المفتوحة والدائرات القصيرة والخلل في الغطاءالكابلات ((يمكن العثور على أخطاء العزل تصل إلى 2MΩ إلى الأرض) ، وتحديد الكابلات. | |
| إمدادات الطاقة | كل من جهاز الإرسال والإستقبال مع بطارية قابلة لإعادة الشحن 8.4 فولت ، لا حاجة إلى طاقة الشبكة أثناء الاختبار | |
| العرض | محرك تحديد المواقع الرقمي بالكامل، شاشة رسمية، لا حاجة للأسماك أثناء الاختبار، وضع موثوق به. عرض، عرض التيار الحالي مع وظيفة الضوء الخلفي للتكيف مع التشغيل الليلي |
|
| طريقة اتصال إشارة الإرسال | طريقة الاتصال المباشر، طريقة الارتباط، طريقة الاستقبال | |
| وضع عمل المستقبل | طريقة الوادي (وضع القيمة الصفرية) ، طريقة القمة (وضع الذروة) ، طريقة الجهد الخطوي وطريقة تيار المشبك (إطار A) | |
| تردد عمل جهاز الإرسال | التردد المنخفض (815 هرتز) ، التردد المتوسط (8 كيه هرتز) ، التردد العالي (33 كيه هرتز) ، تردد الراديو (83 كيه هرتز) | |
| تردد عمل المستقبل | التردد المنخفض (815 هرتز) ، التردد المتوسط (8 كيه هرتز) ، التردد العالي (33 كيه هرتز) ، تردد الراديو (83 كيه هرتز) ، 50 هرتز | |
| اكتساب السيطرة | ضبط يدوي، النطاق الديناميكي هو 100 ديسيبل | |
| أعلى عمق للكشف | 5-8 متر | |
| درجة حرارة العمل | -10 درجة مئوية+55 درجة مئوية | |
| حماية جهاز الإرسال | الحماية التلقائية من التيار الزائد والحرارة الزائدة | |
| الوزن والحجم | حقيبة حماية خارجية: 720*435*210، 14KG |
| مولد التيار الكهربائي العالي XHHV535-4TS | مستويات وحدة التشغيلالنطاقات | المستوى 1: 0-8KV المستوى 2: 0-16 كيلو فولت المستوى 3: 0-32 كيلو فولت |
| تحويل مستويات التوتر | الدليل | |
| نوع ضبط الجهد | مستمرة | |
| الإشارة | قياس الجهد الجانبي للجهد العالي، إشارة الجهد الخارجي والتيار في الوقت الحقيقي | |
| طاقة الطفرة في كل مستوى | حتى 2048J | |
| وضع العمل | مفعل واحد، دورة ((كل 3-8 ثانية تفريغ مرة واحدة، قابلة للتعديل) ، DC ((مقاومة اختبار الجهد) | |
| تبديل أنماط العمل | الدليل | |
| وقت التأثير | حوالي 5 ثوانٍ للصدمة التلقائية، وقت التحكم التعسفي للصدمة اليدوية | |
| قوة الاصطدام | 2KVA | |
| مكثف مدمج | 4μF / 32kV ، 16μF / 16kV ، 64μF / 8kV تعديل ثلاثي السرعة | |
| حماية آمنة | مع وظيفة الحماية من بدء الصفر ، آمنة وموثوقة | |
| الإفراج | تصميم قياس عالية الجهد فريدة من نوعها، في حالة التوقف، فإنه سوف تفريغ تلقائيا السعة الداخلية للجهاز | |
| قوة العمل | AC 220V ± 10% 50Hz ± 2Hz (يمكن تخصيص الجهد والتردد الآخرين) | |
| معالجة الجهد المتردد | ضبط الجهد الخارجي نطاق الإشارة 0-32KV، نطاق إشارة التيار الخارجي 0-20A |
|
| تيار الحرق | 50mA، كلما انخفض الجهد، كلما ارتفع التيار | |
| كابل الاتصال | كابل الخروج عالية الجهد: 5m، كابل التيار الكهربائي: 3m كابل الأرضية الحماية: 5m، كابل الطاقة 2.5m | |
| السلامة | حماية من الإفراط في الجهد، الإفراط في التيار، الإفراط في الحرارة. تفريغ تلقائي بعد التشغيل |
|
| تصنيف الحماية | ليس أقل من IP54 | |
| قوة العمل | التيار المتردد 220 فولت ± 10٪ 50 هرتز ± 2 هرتز ((الجهد الآخر و 60 هرتز اختيارية) | |
| الأبعاد ((ملم) | 534L × 444W × 805H | |
| الوزن الإجمالي | حوالي 120 كجم |
