| مكان المنشأ: | شيان، شنشي، الصين |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | ISO,CE |
| رقم الموديل: | XHHV535-4TSB+XHDD503C |

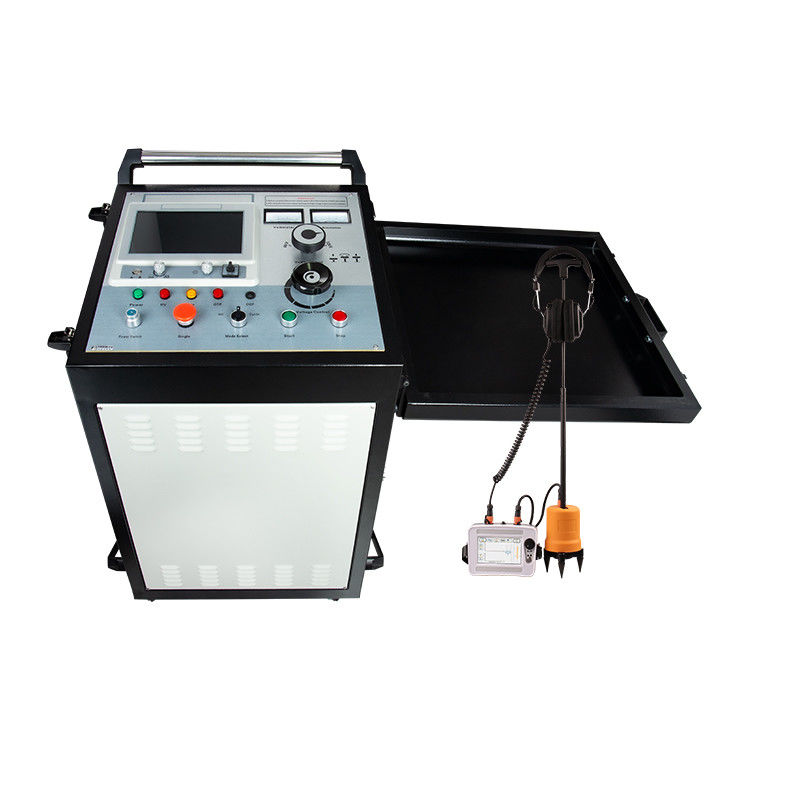

نظام تحديد موقع أعطال الكابلات بجهد 32 كيلو فولت، محدد أعطال الكابلات تحت الأرض ذات الجهد العالي
ميزات المنتج
شاشة لمس ملونة TFT مقاس 10.1 بوصة؛
نظام مدمج، وضع عرض وتشغيل آمن ومستقر وبسيط؛
مع وظيفة اختبار سرعة موجة الكابل، وطول الكابل، ومسافة العطل؛
أخذ عينات مستمر تلقائي بالكامل، التقاط الموجة في جميع الأوقات، في الوقت المناسب ودقيق.
مع إعداد نطاق الاختبار التلقائي، وتحليل الموجة التلقائي وعرض مسافة الاختبار.
قائمة صينية كاملة، وضعا تشغيل باللمس وزر ترميز، بسيطة وسريعة وموثوقة.
مع طريقة النبض منخفض الجهد، وطريقة الوميض عالي الجهد، وتقنية اختبار النبض المتعدد (8 مرات)، وعرض الموجة سلس وسهل القراءة.
عند استخدام طريقة النبض المتعدد، يتم استخدامه مع مقرن نبضي لعرض 8 مجموعات من مقارنات الموجة ذات الجهد العالي والمنخفض، وهو مناسب لمسافة الاختبار التلقائي والتحليل اليدوي وقياس المسافة.
يتمتع الجهاز بقدرات معالجة بيانات قوية، مما يسهل على المستخدمين إدارة ملفات الموجة وأرشفتها.
يحتوي على وظيفة تخزين ضخمة للموجات الاختبارية: يمكن تخزين الموجات التي تم اختبارها في الموقع بشكل ملائم في الجهاز بالترتيب المحدد بلوائح التسمية الصينية، بحيث يمكن استدعاؤها للملاحظة والتحليل في أي وقت؛ يمكنه تخزين أكثر من 8000 سجل موجة نبض منخفض الجهد ووميض عالي الجهد، وأكثر من 250 سجل موجة نبض متعدد. يمكن استيراد ملفات الموجة إلى برنامج الكمبيوتر للإدارة والتحليل باستخدام اتصال USB.
سطوع فائق، سطوع إضاءة خلفية LED يصل إلى 280 نت، دقة 1024*600، سهل التشغيل في ضوء الشمس المباشر.
حزمة بطارية ليثيوم مدمجة ذات سعة كبيرة، تدعم الشحن السريع، ويمكن اختبارها في بيئة بدون مصدر طاقة.
| الميزات العامة | |
| نظام محمول لتحديد موقع أعطال الكابلات | |
| واجهة رسومية | واجهة رسومية، أكثر بديهية وسهلة التشغيل. |
| التشغيل | قم بتدوير وانقر على مقبض واحد (قرص دوار) على وحدة التحكم |
| إدارة البيانات | قاعدة بيانات عامة |
| مزامنة البيانات | ناقل تسلسلي عالمي |
| وحدة التحكم | |
| العرض | لوحة ملونة TFT صناعية مع إضاءة خلفية LED |
| مضاد للوهج | نعم |
| لمس متعدد | نعم |
| حجم شاشة LCD | 10 بوصة |
| نسبة العرض إلى الارتفاع | 16:9 |
| الدقة | 1920 × 1080 فل إتش دي |
| السطوع | 450 سي دي/متر مربع |
| تفريغ تلقائي بعد التشغيل | |
| قابلية التكيف | الامتثال لـ CE؛ EN 61010، EN 50191، VDE 0104، VDE 015، DGUV 203-034 (BGI 891) |
| أجهزة التفريغ والتأريض | 72 كيلوجول، يعادل الطاقة المخزنة في مكثف 10 ميكروفاراد مشحون بجهد 120 كيلوفولت شحن سريع بالتيار المستمر: ثابت زمن التفريغ< 1 ثانية |
| حالة النظام | مراقبة وإشارة في الوقت الفعلي |
| آمن جوهريًا | تأريض فوري عند انقطاع التيار الكهربائي |
| قفل أمان F-U | مراقبة اتصال الجهد التشغيلي (دائرة الجهد العالي) |
| قفل أمان F-Ohm | مراقبة اتصال الأرض التشغيلي (دائرة الجهد العالي) |
| ميزات الأمان | اللوحة الأمامية: زر تشغيل/إيقاف، مفتاح قفل، إيقاف طوارئ، ضوء مؤشر الضغط المتبقي، مفتاح الجهد العالي؛ وحدة التحكم: مقبض (قرص دوار) |
| أجهزة السلامة | مؤشر حالة تأريض النظام، جهاز حماية مدخل الطاقة، مراقبة غرفة الجهد العالي عبر مفتاح الباب، جهاز أمان خارجي |
| مراقبة مدخل الطاقة | حماية من الجهد الزائد، حماية من الجهد المنخفض، جهاز التيار المتبقي (RCD) |
| تحديد الأسلاك | يوجد لوحة مفاتيح داخل النظام |
| وظيفة النظام | |
|
1. استخدم التيار المستمر أو نبض الجهد العالي لجعل نقطة عطل الكابل تومض وتفرغ 2. استخدم مبدأ انعكاس الموجة المتنقلة لإجراء قياس تقريبي لجميع أنواع أعطال العزل الرئيسي للكابل |
|
| مولد surges الجهد العاليوضع الإخراجتيار مستمر، مفرد، دورة | |
| جهد الإخراج | 8 كيلوفولت، 16 كيلوفولت، 32 كيلوفولت |
| مكثف مدمج | 64 ميكروفاراد، 16 ميكروفاراد، 4 ميكروفاراد |
| طاقة التفريغ | 2048 جول @ كل مستوى جهد |
| طاقة التأثير | 2000 فولت أمبير |
| معدل النبض | تأثير تلقائي لمدة 6 ثوانٍ تقريبًا، تأثير يدوي لأي وقت تحكم |
| مفتاح مستويات جهد Surge | يدوي |
| نوع تعديل الجهد | صندوق أخذ عينات نبض متعدد مدمج |
| المؤشر | قياس جهد جانب الجهد العالي، إشارة جهد الإخراج والتيار في الوقت الفعلي |
| مفتاح أوضاع التشغيل | يدوي |
| المقرن | صندوق أخذ عينات نبض متعدد مدمج |
| حماية آمنة | مع وظيفة حماية البدء الصفري، آمن وموثوق |
| التفريغ | تصميم فريد لقياس الجهد العالي، في حالة التوقف، سيقوم بتفريغ السعة الداخلية للجهاز تلقائيًا |
| طاقة العمل | تيار متردد 220 فولت ± 15%، 50 هرتز ± 2 هرتز (60 هرتز) |
| اختبار تحمل الجهد المستمر | جهد الإخراج قابل للتعديل ونطاق المؤشر 0-32 كيلوفولت، نطاق مؤشر تيار الإخراج 0-20 أمبير |
| تيار الاحتراق | تكييف العطل (احتراق) بتيار يصل إلى |
| 60 مللي أمبير @ 32 كيلوفولت، 120 مللي أمبير @ 16 كيلوفولت، 240 مللي أمبير @ 8 كيلوفولت |
السلامة حماية من الجهد الزائد، التيار الزائد، الحرارة الزائدة. |
| تفريغ تلقائي بعد التشغيل |
تصنيف الحماية لا يقل عن IP54 |
| محدد أعطال الكابلات TDR | طريقة الاختبار |
| نبض منخفض الجهد، تيار نبضي، جهد نبضي، نبض متعدد ARCمعدل أخذ العينات1 ميجاهرتز ~ 400 ميجاهرتز | |
| إخراج النبض | أحادي القطب |
| سعة النبض | 300 فولت |
| عرض النبض | 0.15 ميكرو ثانية / 0.30 ميكرو ثانية / 0.60 ميكرو ثانية / 1.20 ميكرو ثانية / 2.4 ميكرو ثانية / 5.0 ميكرو ثانية / 7.5 ميكرو ثانية / 10 ميكرو ثانية |
| نطاق القياس | ≥ 120 كم |
| نطاق القياس | 100 متر / 300 متر / 500 متر / 1 كم / 3 كم / 5 كم / 10 كم / 25 كم / 50 كم / 100 كم |
| الحد الأدنى للدقة | 0.07 متر |
| خطأ القياس | ≤ ± (0.5% × L + 1 متر)، L هو طول الكابل |
| كسب الإشارة | 0...100%، قابل للتعديل |
| سرعة الانتشار | 10...999.9 متر/ميكرو ثانية |
| مقاومة الإخراج | مطابقة تلقائية |
| المشغل | مستمر تلقائي |
| تحليل النتائج | قياس مسافة العطل تلقائيًا |
| ظروف العمل |
درجة الحرارة -25 درجة مئوية ~ +65 درجة مئوية، الرطوبة النسبية 85%، الضغط الجوي 750 ± 30 ملم زئبق |
| كابلات اختبار V | (ملاحظة: نظرًا لوجود جهد عالي 35 كيلوفولت، يتم تصنيع كابلات جهد عالي خاصة ويجب إبعادها عن الموقع أثناء التشغيل.) |
| كابل إخراج الجهد العالي | سلك أساسي 2.5 مم مربع أحمر، يتحمل جهد 50 كيلوفولت تيار مستمر، مع طبقة حماية، قطر خارجي 14 مم، يمكن تخصيص الطول حسب متطلبات العميل، بما في ذلك تركيب بكرة كبيرة. |
| كابل التأريض | |
| تأريض 3 أعمدة - سلك أساسي 16 مم مربع لون شفاف، فرع 2.5 مم مربع، يمكن تخصيص الطول حسب متطلبات العميل، بما في ذلك تركيب بكرة صغيرة. | |
| اختبار المعدات | يمكن لهذا الجهاز استخدام طريقة النبض المتعدد لقياس المسافة، ولا يلزم سوى سلك قصر واحد. بالإضافة إلى ذلك، عند تحديد موقع عطل الكابل بدقة، يمكن أيضًا التبديل إلى طريقة الوميض عالي الجهد (طريقة تيار النبض - ICE)، فقط قم بإزالة سلك القصر وتوصيل كابل إخراج الجهد العالي بمنفذ إخراج HV آخر. يضمن هذا إخراج طاقة عالي أثناء تحديد الموقع الدقيق، ولن يقلل جزءًا من الطاقة بسبب مقرن النبض المتعدد، مما يؤدي إلى صوت أقل وضوحًا عند الاستماع إلى صوت تفريغ العطل. |
| محدد أعطال الكابلات طراز XHDD503C | قائمة التعبئة |
موقع اختبار أعطال الكابلات XZH TEST
تكوين الجهاز
3. الشاحن: شاحن 12.6 فولت / 3 أمبير، متصل بمنفذ شحن الجهاز للشحن؛
4. كابل USB: يستخدم عند استيراد ملفات الموجة إلى الكمبيوتر.
5. خط إخراج الجهد العالي (5 أمتار): قم بتوصيل طرف إخراج الجهد العالي للمضيف وسلك الكابل المراد اختباره؛
6. خط توصيل الجهد العالي (0.5 متر): قم بقصر طرف إخراج الوميض عالي الجهد وطرف إدخال النبض المتعدد أثناء اختبار طريقة النبض المتعدد؛
7. خط التأريض (5 أمتار): خط تأريض أخذ العينات، وتأريض الجهد العالي، وتأريض قضيب التفريغ؛
8. خط الطاقة (1.8 متر): خط طاقة عمل الجهاز؛
9. قضيب التفريغ: قم بإجراء تفريغ محدود للتيار المستمر أو تفريغ قصر للتيار المستمر عند طرف الكابل المراد اختباره؛
10. فيوز: فيوز احتياطي لنظام إمداد الطاقة بتيار متردد 220 فولت (فيوز 8 أمبير).
مقدمة اللوحة
1 مفتاح:
تشغيل/إيقاف تشغيل طاقة العمل؛
2 السعة:
عند جمع الموجات، اضبط مقبض السعة لتغيير سعة الموجة المجمعة.
3 الشاشة: شاشة لمس ملونة TFT مقاس 10.1 بوصة.
4 مقبض التشغيل: زر دوار للتحكم في واجهة النظام، قم بالتدوير للاختيار والضغط للتأكيد؛
5 اختيار الوضع: نبض منخفض الجهد: طريقة النبض منخفض الجهد؛ وميض عالي الجهد: طريقة الوميض عالي الجهد؛ نبض متعدد: طريقة النبض المتعدد؛
6 مقياس الجهد: مؤشر جهد إخراج الجهد العالي kV، مقسم إلى 8 كيلوفولت، 16 كيلوفولت، 32 كيلوفولت مع قراءة مفتاح مستوى الجهد.
7 مقياس الأمبير: مؤشر حجم التيار.
8 وضع تدوير الجهد (اختيار الجهد): هذا المفتاح له ثلاثة أوضاع لمستوى الجهد، 8 كيلوفولت، 16 كيلوفولت، 32 كيلوفولت. يرجى تدويره إلى الموضع المناسب قبل تشغيل الجهاز. ارفع، قم بالتدوير، واضغط.
9 مقبض التحكم في الجهد: عندما يكون هذا المقبض في الموضع الصفري، يضيء ضوء الموضع الصفري ويمكن بدء الجهد العالي. يمكن زيادة الجهد فقط بعد بدء الجهد العالي.
10 زر الإيقاف: عند اكتمال الاختبار أو حدوث خلل، اضغط على هذا الزر لقطع إخراج الجهد العالي، وسيتم تفريغ الجهد العالي المتبقي للاختبار تلقائيًا.
11 زر البدء: في الموضع الصفري، اضغط على زر البدء، يبدأ الجهد العالي، ويضيء ضوء الجهد العالي. في الموضع غير الصفري، لا يضيء ضوء الجهد العالي.
12 مفتاح حماية التيار الزائد (OCP): عند الضغط عليه، تكون وظيفة حماية التيار الزائد قد بدأت؛ عندما يخرج، فهذا يعني أن الجهاز قد قام بتشغيل حماية التيار الزائد.
13 مفتاح اختيار الوضع: مقسم إلى ثلاثة أوضاع: تحمل الجهد (تيار مستمر)، مفرد، ودورة. التيار المستمر هي وظيفة تحمل الجهد. عند اختيار هذه الوظيفة، سيخضع الكابل لاختبار تحمل الجهد؛ مفرد هي وظيفة يدوية. عند اختيار هذه الوظيفة، سيبدأ الجهد العالي ويتم تعزيزه. الضغط على مفتاح مفرد يمكن أن يؤدي إلى تشغيل تفريغ التأثير يدويًا؛ دورة هي وظيفة تلقائية. عند اختيار هذه الوظيفة، سيبدأ الجهد العالي ويتم تعزيزه. سيقوم الجهاز تلقائيًا بتشغيل تفريغ التأثير لمدة 7 ثوانٍ تقريبًا.
14 مؤشر الحرارة الزائدة (OTP): عند إجراء اختبارات طريقة النبض المتعدد، سيضيء هذا الضوء، مما يشير إلى أن درجة الحرارة الداخلية للجهاز مرتفعة جدًا. يرجى التوقف عن استخدام اختبار طريقة النبض المتعدد.
15 مفتاح مفرد (Single): عندما يكون مفتاح اختيار الوضع في وظيفة مفرد، يكون هذا المفتاح صالحًا.
16 مفتاح الطاقة (Power Switch): قم بالتدوير في اتجاه عقارب الساعة لتشغيل مصدر طاقة النظام، وعكس اتجاه عقارب الساعة لإيقاف تشغيل مصدر طاقة النظام.
17 ضوء الموضع الصفري (Zero): يشير إلى أن مقبض تعديل الجهد في حالة الموضع الصفري. لا يمكن بدء الجهد العالي إلا عند إضاءة ضوء الموضع الصفري.
18 ضوء الطاقة (Power): عند تشغيل مفتاح الطاقة، يضيء ضوء المؤشر.
19 ضوء الجهد العالي (HV): عند إضاءته، يشير إلى إخراج الجهد العالي؛ عند إطفائه، يشير إلى عدم وجود إخراج جهد عالي.
1 مقبس الطاقة (220 فولت 50 هرتز): مصدر طاقة عمل الجهاز، منفذ توصيل تيار متردد 220 فولت. (قم بالتوصيل عند استخدام مولد نبض الجهد العالي)؛
2 حامل الفيوز: مكان تركيب فيوز نظام إمداد الطاقة بتيار متردد 220 فولت؛
3 مقبس الاتصال (Signal): استخدم خط Q مفرد لتوصيل الجهاز والكابل المراد اختباره لجمع الموجات، وهو صالح فقط عند استخدام نبضات منخفضة الجهد.
4 USB: استخدم اتصال USB لاستيراد ملفات الموجة إلى الكمبيوتر؛
5 الشحن: منفذ شحن تيار مستمر 12.6 فولت، قم بتوصيل شاحن 12.6 فولت لبدء الشحن.
1 تأريض أخذ العينات: الطرف السالب لمكثف تخزين طاقة النبض لديه جهد عالي ويجب تأريضه بشكل موثوق. يستخدم لأخذ العينات عند أخذ عينات الموجات في حالة الوميض عالي الجهد لمحدد أعطال الكابل. (لا يزال التأريض الموثوق مطلوب لأخذ العينات بدون وميض عالي الجهد).
2 تأريض الجهد العالي: يُعرف أيضًا بذيل الجهد العالي، ويجب تأريضه بشكل موثوق لمنع تسرب وتفريغ الجهد العالي. قد يؤدي الاتصال الضعيف إلى فشل في تعزيز الجهد، أو انهيار الجهد العالي وتلف المكونات الداخلية للجهاز، أو تسرب داخلي أو تفريغ للجهاز مما يتسبب في حوادث سلامة.
3 إخراج الوميض عالي الجهد (HV Flash OUT): طرف إخراج جهد عالي تيار مستمر مخصص.
4 نبضات متعددة (إدخال نبض متعدد، إخراج): عند استخدام طريقة النبض المتعدد، يتم قصر طرف إخراج الوميض عالي الجهد وطرف إدخال النبض المتعدد بخط توصيل جهد عالي، ويتم توصيل خط إخراج الجهد العالي بطرف إخراج النبض المتعدد.
