نظام الكشف عن الأخطاء في الكابلات تحت الأرض

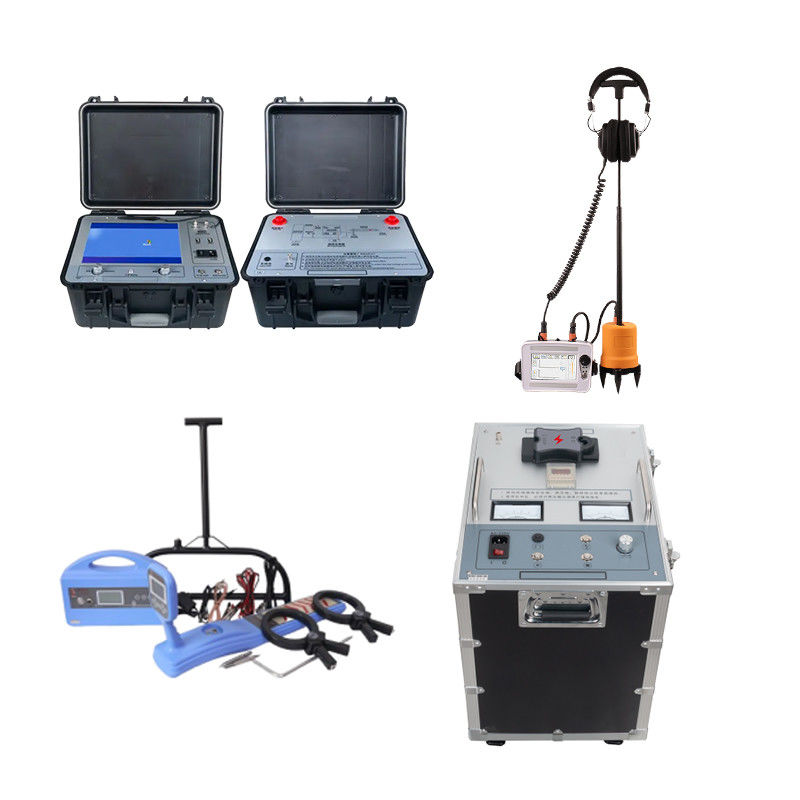

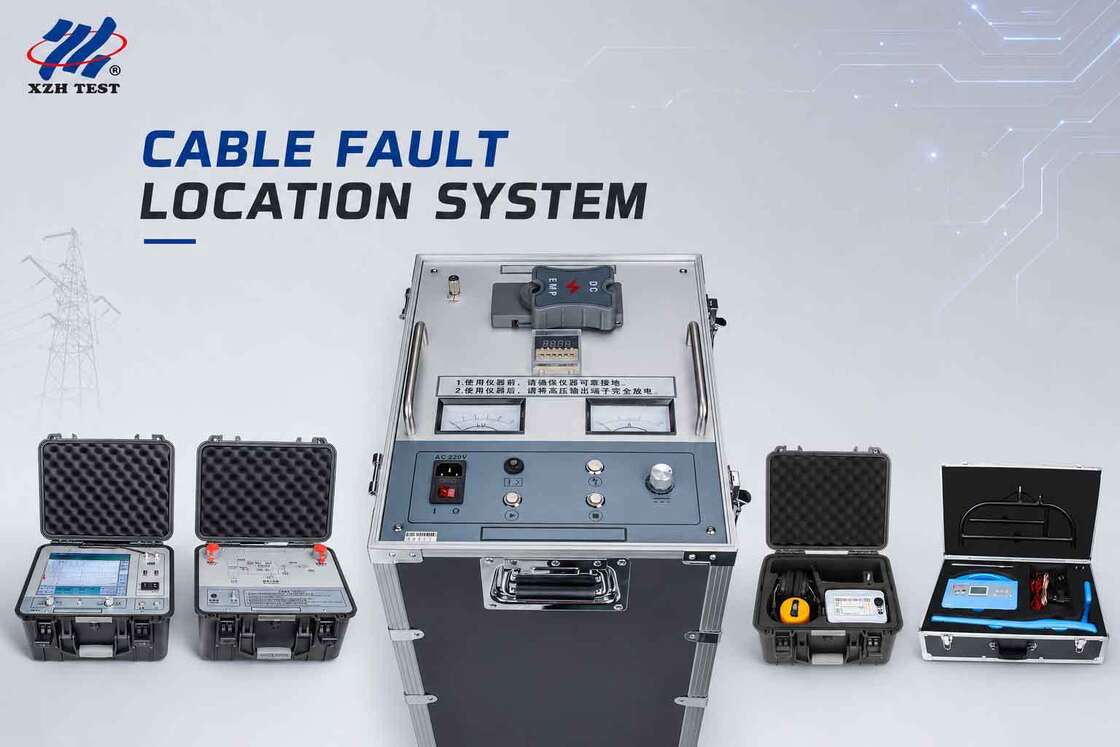

نظام XZH TEST لتحديد عوارض الكابلات تحت الأرض هو منصة تشخيصية متكاملة ومستعدة للعمل في الميدان لشبكات كابلات الطاقة تحت الأرض بقدرة 10 كيلو فولت و 11 كيلو فولت وأقل من الجهد.هذا الحل الكل في واحد يجمع بين محرك تحديد موقع TDR ذي معدل أخذ العينات العالي (XHGG502)، مؤشر صوتي مغناطيسي رقمي (XHDD503C) ، جهاز تحديد مكان أنابيب الكابلات متعددة الترددات (XHGX507) ،و مولد التيار الكهربائي العالي المحمول (XHHV535-4Z) إلى منصة منسقة تغطي كل مرحلة من إدارة أخطاء الكابلات من اختبار العزل والتحديد المسبق من خلال تتبع المسار، تحديد المواقع الدقيقة، والتحقق من بعد الإصلاح. مصممة لفريق الخدمات العامة، المقاولين الكهربائيين،يقدم دقة وموثوقية على مستوى محترف في ظروف ميدانية صعبة تتراوح من -25 درجة مئوية إلى +65 درجة مئوية.

1. XHGG502 محرك تحديد خطأ الكابل (TDR)

تحليل الصدمات ذات الدقة العالية وتحليل شكل الموجات

عداد انعكاس المجال الزمني المتقدم مع عينة 400 ميغاهرتز لقياس مسافة الخطأ الأولية السريعة. يدعم أساليب اختبار متعددة: نبضات الجهد المنخفض (TDR) ، والفلاش اوفر عالية الجهد (ICE ، التسوس ،الرصاصة الفردية)، و ARC النبضات المتعددة للخلل الكابلات منخفضة المقاومة والمياه الصعبة دخول. الشاشة التي تعمل باللمس الصناعية 12.1 بوصة توفر التقاط شكل الموجة تلقائيًا، حساب مسافة خطأ،وتخزين شكل موجة ضخم مع إمكانية تصدير USBوضع النبضات المتعددة يكتسب ثمانية مجموعات أشكال الموجات لكل نبض HV واحد ، مما يلغي الحاجة إلى تعديل وقت التأخير ويبسط بشكل كبير تحليل خطأ المقاومة العالية.

• تواتر أخذ العينات:400 ميغاهرتز
• الحد الأدنى للدقة:0.5 م (في 100 م/μs)
• نطاق المدى:≥68 كم
• خطأ القياس:≤ ± ((0.5% × L + 1 م)
• أساليب الاختبار:نبضات LV، ICE، Decay، ARC ضربة واحدة، نبضات متعددة ARC
• عقدة النبض مقاومة:35 كيلو فولت
• العرض:12شاشة تعمل باللمس من الدرجة الصناعية
• بطارية مدمجة:البوليمر الليثيوم، اختبار الكابل مفتوح/قصير بدون طاقة الشبكة

2. XHGX507 محرك تحديد موقع أنابيب الكابلات (ملاحق الطريق)

تعقب المسار وقياس العمق وتحديد الكابلات

نظام إرسال واستقبال متعدد الترددات لتتبع طريق الكابلات تحت الأرض وقياس العمق وقياس التيار وتحديد الكابلات.يقوم جهاز الإرسال بإدخال إشارة دائرية مستقرة في الكابل تحت الاختبار عن طريق الاتصال المباشر، أو طرق الارتباط (المقبض) ، أو الحث. يكتشف المستقبل ويعرض قوة الإشارة باستخدام الرسم البياني الشريطي ، وتوجيه السهم ، والإشعارات الصوتية للعمل البديهي لشخص واحد.مقياس أوم متضمن يقيس مقاومة حلقة الكابل ويمكن أن يكتشف أخطاء العزل تصل إلى 2 MΩ إلى الأرضيدعم الكشف السلبي عن 50 هرتز وطريقة الجهد الخطوة (إطار A) لتحديد موقع خطأ الأرض.

• تواتر العمل:815 هرتز، 8 كيلو هرتز، 33 كيلو هرتز، 83 كيلو هرتز + 50 هرتز سلبية
• عمق الكشف:ما يصل إلى 10 م
• مسافة الكشف القصوى:15 كم (الاتصال المباشر ، كابل معزول جيدًا)
• أوضاع الهوائية:الوادي (صفر) ، القمة (ذروة) ، الجهد الخطوة، تيار المشبك (إطار A)
• تحكماليدوي، 100 ديسيبل النطاق الديناميكي
• البطارية:قابلة لإعادة الشحن ، مستمرة > 8 ساعات ، متقطعة > 16 ساعة
• العرض:شاشة LCD كبيرة مع الضوء الخلفي، الرسم البياني الشريط + الرقمية (0 ¢ 999)

3. XHDD503C معين خطأ الكابل

المزامنة الصوتية المغناطيسية دقة مستوى السنتيمتر

مؤشر رقمي محترف يستخدم التزامن الصوتي المغناطيسي لتحديد موقع الخطأ الدقيقالإشارة الصوتية (صوت الضرب) والإشارة الكهرومغناطيسية تنتشر من نقطة الفشل بسرعة مختلفةيلتقط جهاز تحديد المواقع كلا الإشارتين عبر جهاز الاستشعار الأرضي، ويحسب الفرق الزمني في الوقت الحقيقي، ويعرض أربع قراءات متزامنة للفرق الزمني الصوتي المغناطيسي.توفر شاشة LCD لمسة مرئية في ضوء الشمس بمقدار 5 بوصات عرضًا بديهيًا لشكل الموجةميزات BNR تخفيض الضوضاء الخلفية ، تخفيض الضوضاء الصامتة ، أنماط تصفية قابلة للاختيار (المرور بالكامل ، المرور المنخفض ، المرور العالي ، المرور بالفئة) ، وإشارة انحراف المسار.مقاومة للماء IP65 مع أجهزة استشعار إشارة متعددة الطبقات معزولة جسديًا.

• دقة الموقع:<0.2 م (المغناطيسي الصوتي)
• دقة تحديد المسار:<0.5 م
• معايير المرشح:جميع الممرات (100~1600 هرتز) ، المنخفضة (100~300 هرتز) ، العالية (160~1600 هرتز) ، النطاق المنعطف (200~600 هرتز)
• مكاسب الناتج:16 مستوى (0 ‰ 112 دبي)
• العرض:شاشة LCD لمسة 5 بوصات، مرئية في ضوء الشمس
• البطارية:4×18650 الليثيوم، > 8 ساعات في حالة تأهب
• مقاوم للماء:IP65
• وزن:6.5 كجم

4XHHV535-4Z مولد التيار الكهربائي المتنقل

مصدر طاقة النبض الخفيف للغاية

مولد نبضات عالي الجهد محمول متكامل يجمع بين مصدر التيار المباشر عالي الجهد ومكثف تخزين الطاقةوتفريغ فجوة الكرة في وحدة واحدة استبدال المحولات الاختبارية التقليدية التي تزن مئات الكيلوغرام. يوفر نبضة 0 ′′ 28 كيلو فولت مع طاقة تفريغ 1568 جيه للتكييف مع الأخطاء وتحديد الكابلات حتى 35 كيلو فولت. كما يعمل كمتحقق لجهد التوتر المستمر للمعدات الكهربائية.الميزات تكنولوجيا التردد العالي لـ HV لتصميم خفيف للغاية (≤40 كجم)، قفل أمان بدء الصفر ، حماية من زيادة درجة الحرارة (85 درجة مئوية) ، وزر إفراز يدوي. تم تصميمه لتحمل الدائرة القصيرة للخروج دون تلف أثناء التشغيل الميداني.

• الجهد الاصطدامي:0 ‬28 كيلو فولت
• طاقة التفريغ:1,568 J (4 μF مكثف مدمج)
• قوة الاصطدام:400 واط
• وزن:≤40 كجم (تصميم محمول خفيف للغاية)
• السلامة:قفل بدء الصفر، حماية من زيادة درجة الحرارة 85 درجة مئوية، تفريغ يدوي
• إمدادات الطاقة:التيار المتردد 220 فولت ± 10٪، 50 هرتز ± 1 هرتز (60 هرتز قابلة للتخصيص)
• درجة حرارة العمل:-20 درجة مئوية 65 درجة مئوية

1. اختبار عزل الكابلإجراء قياس أولي لمقاومة العزل لتأكيد وجود العيب وتوصيف نوع العيب (مقاومة عالية / منخفضة ، دائرة مفتوحة / قصيرة).
2. الموقع المسبق للخطأ (XHGG502)قم بتوصيل جهاز تحديد موقع TDR لقياس المسافة التقريبية إلى الخطأ. حدد طريقة الاختبار المثلى (نبضة LV لخطأ المقاومة المنخفضة ،إشارة التشغيل (HV flashover) أو ARC متعددة النبضات (multiple pulse ARC) لخلل المقاومة العالية/التشغيل (flashover).
3. تعقب المسار (XHGX507)تتبع مسار الكابل بالضبط، وقياس عمق الدفن، وتحديد بشكل إيجابي الكابل المستهدف بين الدوائر المتعددة.
4. توليد النبضات الزائدة (XHHV535-4Z)تطبيق موجات عالية الجهد الدورية على الكابل المعيب لإنشاء إشارات صوتية و كهرومغناطيسية قابلة للكشف في نقطة الخطأ.
5. تحديد الدقة (XHDD503C)تمشي على طريق الكابل مع مؤشر المغناطيسي الصوتي. راقب عرض الفرق الزمني نقطة التأخير الزمني المغناطيسي الصوتي تقترب من الصفر مباشرة فوق الخطأ.
6. إصلاح الكابلات وإعادة الاختبارالحفر بدقة في النقطة المميزة، وإصلاح الكابل، والتحقق من استعادة مع اختبار العزل النهائي لتأكيد سلامة التشغيل.

• شبكات التوزيع الحضرية:موقع الخطأ على كابلات توزيع 10 كيلو فولت و 11 كيلو فولت مدفونة في البيئات الحضرية. تحديد دقة أقل من 0.2 متر يقلل من حفر الطرق وتعطيل حركة المرور.
• المنشآت الصناعية والتجارية:التشخيص على كابلات توزيع الطاقة في المحطات، بما في ذلك تلك التي تمر تحت الأرضيات الخرسانية، والأراضي المعبأة، وأسس المباني حيث يقتصر الوصول.
• شركات الكهرباء ومقاولات الخدمات:الصيانة الوقائية الروتينية، واستجابة الطوارئ للفشل، واختبار التشغيل بعد التثبيت لشبكات الكابلات LV/MV.
• الطاقة المتجددة والبنية التحتية:اكتشاف أخطاء الكابلات في مزارع الرياح ومحطات الطاقة الشمسية والمطارات وشبكات السكك الحديدية حيث يكون استعادة الأخطاء بسرعة أمرًا حاسمًا لاستمرارية التشغيل.
