نظام تحديد أعطال الكابلات المحمول لكابلات الطاقة ذات الجهد 35 كيلو فولت

Name: نظام تحديد أعطال الكابلات المحمول لكابلات الطاقة ذات الجهد 35 كيلو فولت
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV535-2TSB+XHDD503E
Price: 15500.00 USD
Availability: InStock

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	XZH TEST
إصدار الشهادات:	CE ISO
رقم الموديل:	XHHV535-2TSB+XHDD503E

معلومات مفصلة

مكان المنشأ:

الصين

اسم العلامة التجارية:

XZH TEST

إصدار الشهادات:

CE ISO

رقم الموديل:

XHHV535-2TSB+XHDD503E

إبراز:

High Light

إبراز:

جهاز كشف أعطال الكابلات المحمول بجهد 35 كيلو فولت,نظام كشف أعطال كابلات الطاقة,جهاز تحديد أعطال الكابلات المحمول مع الضمان

power cable fault detection system

portable cable fault locator with warranty

Trading Information

الحد الأدنى لكمية:

1 مجموعة

تفاصيل التغليف:

تغليف خشبي

وقت التسليم:

5-8 أيام عمل

شروط الدفع:

T/T

القدرة على العرض:

2000 مجموعة / سنة

وصف المنتج

نظام تحديد موقع أعطال الكابلات المحمول الذي لا غنى عنه للكشف عن عزل كابل الطاقة

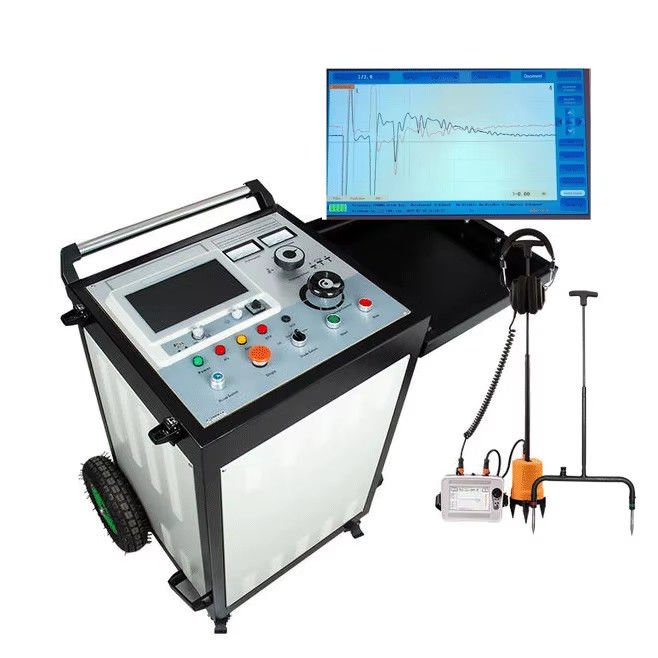

نظام تحديد موقع أعطال الكابلات XHHV535-2TSB

يستخدم XHHV535-2TSB نظام تحديد موقع أعطال الكابلات للكشف عن أعطال العزل الرئيسية في كابلات الطاقة ذات مستويات الجهد حتى 35 كيلو فولت ولتحديد معايرة طول الكابل. يتضمن هذا النظام الشامل مكونين رئيسيين: جهاز اختبار أعطال الكابلات ومولد نبضات الجهد العالي.

الميزات الرئيسية

واجهة برنامج تشغيل بسيطة مع تشغيل من النوع اللمسي
تحكم مركزي بواسطة حاسوب دقيق بشريحة واحدة
بطارية ليثيوم أيون مدمجة ذات سعة كبيرة للتشغيل المستقر والموثوق به
نظام إمداد الطاقة المستقل يمنع التداخل أثناء التفريغ التأثيري
مناسب لأعطال الكابلات المختلفة بما في ذلك المقاومة المنخفضة وقصر الدائرة وفتح الدائرة وأعطال الأسلاك المقطوعة
فعال لأعطال التسرب ذات المقاومة العالية والوميض ذي المقاومة العالية
متوافق مع كابلات الطاقة وكابلات المحورية عالية التردد وكابلات إنارة الشوارع والأسلاك الأرضية

المعايير الفنية

جهد الاندفاع عالي الجهد	0-8 كيلو فولت / 16 كيلو فولت / 32 كيلو فولت
تيار الجانب عالي الجهد	0-60 مللي أمبير
مكثف داخلي	2μF/32kV, 8μF/16kV, 32μF/8kV
وقت الاندفاع	اندفاع تلقائي حوالي 7 ثوانٍ، التحكم اليدوي متاح
طاقة الاندفاع	1024J
طاقة الاندفاع	2KVA
الوزن	≤120 كجم
مزود الطاقة	AC220V±15%, 50Hz±2Hz

معلمات محدد موقع أعطال الكابلات

تردد أخذ العينات: 1 ميجاهرتز ~ 400 ميجاهرتز
سعة نبضة الجهد المنخفض: 300 فولت±15%
نطاق قياس المسافة: ≥120 كم
نطاق الاختبار: 100 م / 300 م / 500 م / 1 كم / 3 كم / 5 كم / 10 كم / 25 كم / 50 كم / 100 كم
عرض النبضة: 0.15μS إلى 10μS
الحد الأدنى للدقة: 0.07 م
منطقة الاختبار العمياء: ≤10 م
خطأ القياس: ≤±(0.5%×L+1m)، حيث L هو طول الكابل
طاقة التشغيل: بطارية ليثيوم مدمجة 10.4AH (5 ساعات تشغيل، ساعتان شحن)

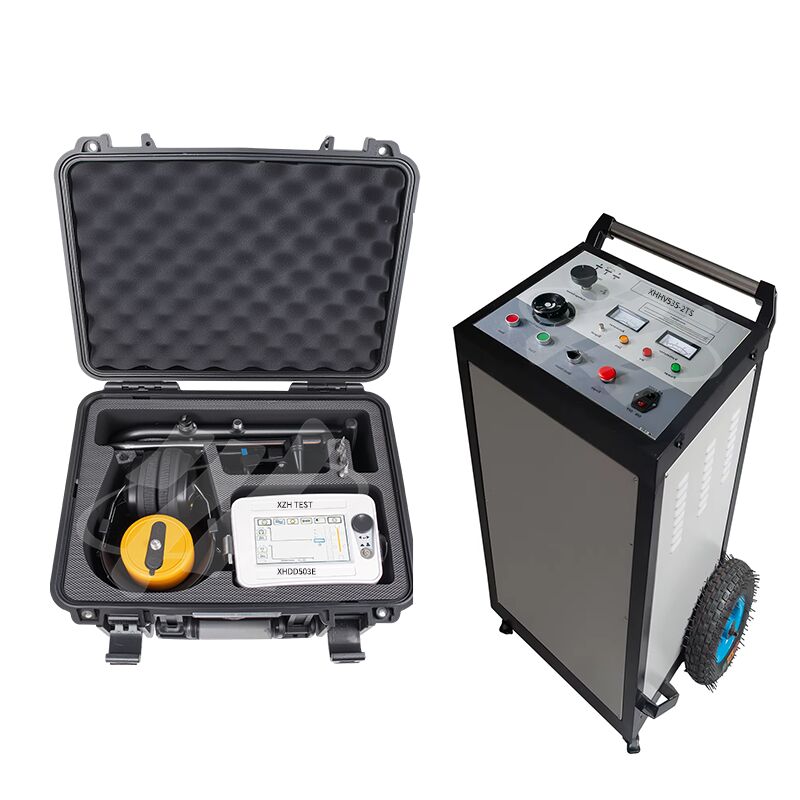

XHDD503E محدد موقع أعطال الكابلات

يستخدم XHDD503E محدد موقع أعطال الكابلات تقنية المزامنة الصوتية المغناطيسية لتحديد موقع أعطال الكابلات بدقة. عند دمجه مع مولد نبضات الجهد العالي، فإنه يكتشف ظواهر التفريغ الوميضي من خلال موجات الاهتزاز والموجات الصوتية والموجات الكهرومغناطيسية، مما يتيح تحديد نقطة العطل بدقة.

التطبيقات

مناسب لأعطال الكابلات المختلفة بما في ذلك المقاومة المنخفضة وقصر الدائرة وفتح الدائرة وأعطال الأسلاك المقطوعة في كابلات الطاقة والكابلات المحورية والكابلات ذات الجهد المنخفض بمستويات الجهد المختلفة والمقاطع العرضية والوسائط، بالإضافة إلى التسرب وأعطال الوميض ذات المقاومة العالية.

المعلمات الرئيسية

خيارات عرض النطاق الترددي للقناة الصوتية: الكل، تمرير منخفض، تمرير مرتفع، تمرير نطاق
تعديل القناة: 8 مستويات للصوت والمغناطيسية والجهد
إخراج الصوت: كسب 16 مستوى (0-112 ديسيبل)، مقاومة 350Ω
نطاق الكشف: 0.00-99.99 مللي ثانية، 75 مللي فولت-75 فولت
دقة الكشف: تحديد المواقع ≤0.1 م؛ جهد الخطوة ≤0.5 م؛ المسار ≤0.5 م
مزود الطاقة: 4×18650 بطاريات ليثيوم قياسية
وقت الاستعداد: >8 ساعات
ظروف التشغيل: -25 درجة مئوية إلى 65 درجة مئوية، ≤90% رطوبة
الأبعاد: 428L×350W×230H مم
الوزن: 7 كجم
