| مكان المنشأ: | شيان، شنشي، الصين |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | ISO,CE |
| رقم الموديل: | 502A+503C+535-4TS+507 |

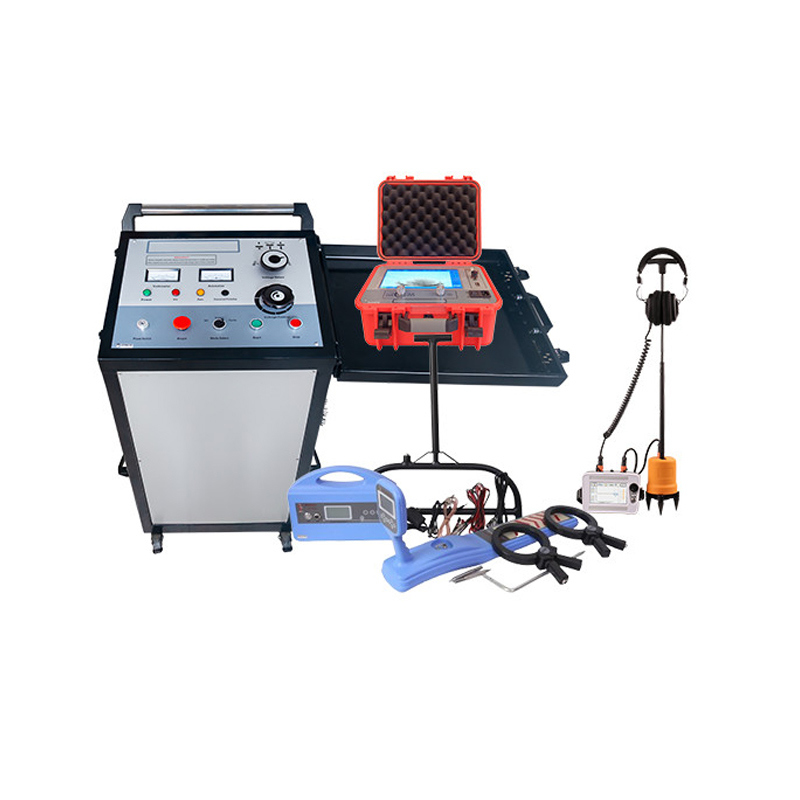

نظام كشف الأعطال الدقيق لأعطال العزل الرئيسية لكابلات الطاقة الأرضية
| وضع الإخراج | تيار مستمر، فردي، دوري |
|---|---|
| جهد الخرج | 0-8kV/0-16kV/0-32kV، ثلاثة تبديلات للجهد |
| مكثف مدمج | 64µF/16µF/4µF |
| طاقة التفريغ | 2048J |
| طاقة التأثير | 2000VA |
| معدل النبضات | تأثير تلقائي لمدة 6 ثوانٍ تقريبًا، تأثير يدوي لأي وقت تحكم |
| ميزات السلامة | حماية بدء التشغيل الصفري، تفريغ تلقائي، حماية من الجهد الزائد/التيار/الحرارة (تصنيف IP54) |
| الأبعاد | 534L×444W×805H مم |
| الوزن | لا يزيد عن 120 كجم |
| طرق الاختبار | نبضة الجهد المنخفض، تيار النبضة، جهد النبضة، نبضة متعددة ARC |
|---|---|
| معدل أخذ العينات | 1 ميجاهرتز ~ 400 ميجاهرتز |
| نطاق القياس | ≥120 كم |
| الحد الأدنى للدقة | 0.07 م |
| خطأ القياس | ≤±(0.5%×L+1 م)، L هو طول الكابل |
| ظروف التشغيل | -25 درجة مئوية ~ +65 درجة مئوية، رطوبة 85٪، ضغط 750 ± 30 ملم زئبق |
| أوضاع التثبيت | قياسي، محسن، تقليل الضوضاء، مخصص (مللي ثانية، شكل موجة) |
|---|---|
| دقة تحديد المواقع | 0.1 م لكل من النقطة الثابتة والمسار |
| العرض | شاشة TFT مقاس 5 بوصات (800 × 480 ألوان حقيقية) |
| الكسب | 120 ديسيبل (تعديل تلقائي/يدوي) |
| وقت العمل | أكثر من 8 ساعات على 4 بطاريات ليثيوم 18650 |
| الوزن | الوحدة الرئيسية 0.6 كجم؛ المستشعر 1.4 كجم |
ملاحظة:مطلوب كابلات جهد عالي خاصة بسبب تشغيل 35 كيلو فولت - ابق بعيدًا عن الموقع أثناء التشغيل.
