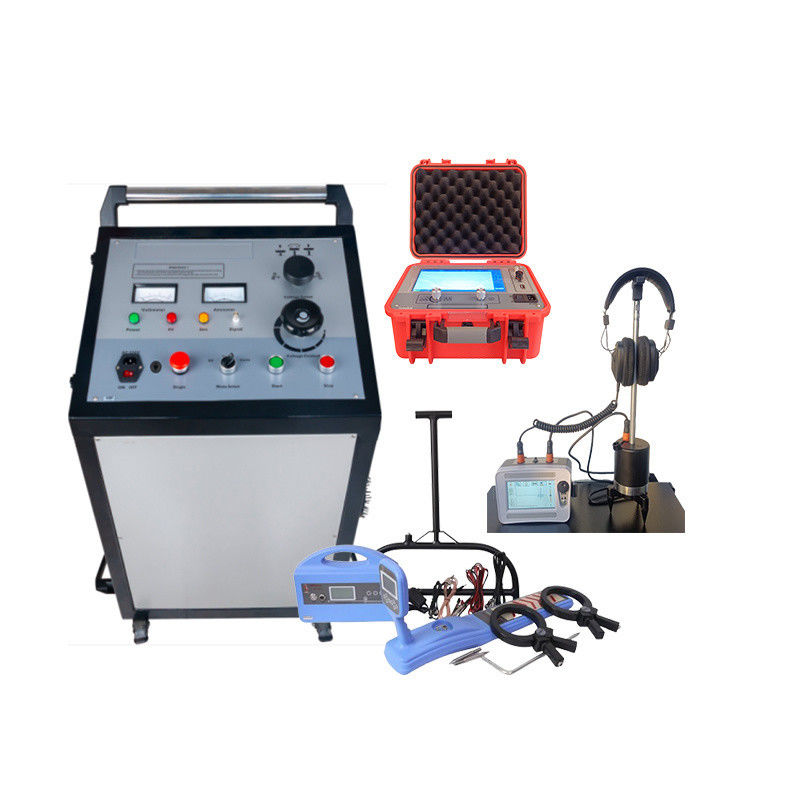

نظام محمول للكشف عن أعطال الكابلات بتقنية الانعكاس القوسي

Name: نظام محمول للكشف عن أعطال الكابلات بتقنية الانعكاس القوسي
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV535-4TSC+XHGG502A+XHDD503C+XHGX507
Price: 15500 USD
Availability: InStock

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	XZH TEST
إصدار الشهادات:	CE, ISO
رقم الموديل:	XHHV535-4TSC+XHGG502A+XHDD503C+XHGX507

معلومات مفصلة

مكان المنشأ:

الصين

اسم العلامة التجارية:

XZH TEST

إصدار الشهادات:

CE, ISO

رقم الموديل:

XHHV535-4TSC+XHGG502A+XHDD503C+XHGX507

رقم الموديل:

XHHV535-4TSC+XHGG502A+XHDD503C+XHGX507

قوة:

كهرباء

حسب الطلب:

حسب الطلب

حزمة النقل:

حالة خشبية المصدرة

علامة تجارية:

اختبار XZH

أصل:

الصين

رمز النظام المنسق:

9031809090

القدرة على العرض:

2000 قطعة/سنة

التخصيص:

متاح

خدمة ما بعد البيع:

خدمة ما بعد البيع

ضمان:

12 شهرا

إبراز:

High Light

إبراز:

آلة الكشف عن الأخطاء المحمولة

آلة الكشف عن أخطاء كابل القوس

Trading Information

الحد الأدنى لكمية:

1 وحدة

الأسعار:

قابل للتفاوض

تفاصيل التغليف:

غلاف خشبي

وقت التسليم:

5-8 أيام

شروط الدفع:

T/T

القدرة على العرض:

2000 قطعة / سنة

وصف المنتج

نظرة عامة على المنتج

نظام XZH TEST المحمول للكشف عن أعطال الكابلات بالانعكاس القوسي هو منصة تشخيص متكاملة بالكامل لشبكات كابلات الطاقة تحت الأرض. يجمع النظام بين جهاز تحديد المواقع المسبق TDR بتردد 400 ميجاهرتز وتقنية انعكاس القوس متعددة النبضات الحاصلة على براءة اختراع، وجهاز تحديد المواقع الرقمي الصوتي المغناطيسي، وجهاز تحديد مسار الكابلات متعدد الترددات، ومولد صدمات عالي الجهد من نوع عربة بقوة 2048 جول، ويوفر هذا النظام كشفًا احترافيًا للأعطال من التحديد المسبق الأولي إلى التحديد الدقيق بالسنتيمتر. تم تصميم النظام لفرق العمل الميدانية والمقاولين الكهربائيين وفرق الصيانة الصناعية، ويدعم الكابلات التي يصل طولها إلى 120 كم بدقة تحديد مسبق تبلغ 0.07 متر ودقة تحديد نهائية أقل من 0.2 متر - مما يتيح حل الأعطال بسرعة وثقة مع الحد الأدنى من الحفر.

تكوين النظام

اسم المنتج	الموديل	الكمية	القدرة الرئيسية
جهاز تحديد أعطال الكابلات المسبق	XHGG502A	1	TDR، ICE، ARM (نبضات متعددة) - 400 ميجاهرتز، نطاق ≥120 كم، شاشة لمس 10.1 بوصة
جهاز تحديد أعطال الكابلات الدقيق	XHDD503C	1	مزامنة صوتية مغناطيسية رقمية،دقة أقل من 0.2 متر، IP65
جهاز تحديد مسار الكابلات	XHGX507	1	تتبع المسار، قياس العمق/التيار، تحديد الكابل، جهد الخطوة (إطار A)
مولد صدمات عالي الجهد (عربة)	XHHV535-4TSC	1	0-32 كيلو فولت، 2048 جول، بنك مكثفات ثلاثي السرعات، تصميم عربة

مكونات النظام

1. XHGG502A - جهاز تحديد أعطال الكابلات المسبق (TDR + انعكاس القوس)

تحديد نطاق الأعطال عالي الدقة متعدد النبضات بتردد 400 ميجاهرتز

جهاز تحديد مسبق متقدم من الدرجة الصناعية يتميز بشاشة لمس TFT ملونة بالكامل مقاس 10.1 بوصة (1024×600، إضاءة خلفية LED 280 نيتب للقراءة في ضوء الشمس المباشر) ونظام مدمج للتشغيل الآمن والمستقر. يدعم ثلاثة أوضاع اختبار: TDR (نبضة منخفضة الجهد)، ICE (تيار نبضي)، و ARM (طريقة انعكاس القوس مع 8 نبضات متعددة اللقطات). طريقة النبضات المتعددة تحصل على 8 مجموعات من الأشكال الموجية لكل نبضة عالية الجهد، مما يلغي بشكل فعال تداخل تذبذب جيب التمام ويبسط بشكل كبير تحليل الأعطال عالية المقاومة. يخزن أكثر من 8000 سجل للأشكال الموجية منخفضة/عالية الجهد وأكثر من 250 سجلًا متعدد النبضات مع تصدير USB إلى الكمبيوتر. أخذ عينات مستمر تلقائي بالكامل مع ضبط النطاق التلقائي وتحليل الأشكال الموجية.

تردد أخذ العينات: 1 ميجاهرتز - 400 ميجاهرتز
أوضاع الاختبار: TDR، ICE (تيار نبضي)، ARM (انعكاس القوس 8 نبضات)
نطاق التحديد: ≥120 كم (10 نطاقات قابلة للاختيار)
الحد الأدنى للدقة: 0.07 متر | منطقة الاختبار العمياء: ≤10 متر
خطأ القياس: ≤±(0.5%×L+1 متر)
سعة النبضة: 300 فولت ±15%
الشاشة: لمس TFT مقاس 10.1 بوصة، 1024×600، 280 نيتب قابلة للرؤية في ضوء الشمس
الوزن: 4.7 كجم (طول 358×عرض 284×ارتفاع 168 مم)

2. XHDD503C - جهاز تحديد أعطال الكابلات الدقيق

مزامنة صوتية مغناطيسية -دقة أقل من 0.2 متر

جهاز تحديد دقيق رقمي يستخدم المزامنة الصوتية المغناطيسية لتحديد موقع الأعطال بدقة. عندما يطبق مولد الصدمات نبضات عالية الجهد، تنتشر الإشارات الصوتية (الارتطام) والكهرومغناطيسية من نقطة العطل بسرعات مختلفة. يلتقط جهاز التحديد كلاً من خلال مستشعر أرضي معزول متعدد الطبقات حاصل على تصنيف IP65، ويحسب فرق الوقت في الوقت الفعلي، ويعرض أشكالًا موجية مزدوجة القناة متزامنة على شاشة LCD تعمل باللمس مقاس 5 بوصات قابلة للرؤية في ضوء الشمس. يتميز بتقليل الضوضاء الخلفية BNR، وتقليل ضوضاء الكتم، وأربعة أوضاع ترشيح قابلة للاختيار (كامل النطاق/منخفض التمرير/عالي التمرير/نطاق تمرير)، ومؤشر انحراف المسار. كسب خرج 16 مستوى (0-112 ديسيبل) مع تعديل كسب القناة والمغناطيسية 8 مستويات.

دقة الصوت والمغناطيسية: <0.2 متر | دقة تحديد المسار: <0.5 متر
الترشيح: كامل النطاق (100-1600 هرتز)، منخفض التمرير (100-300 هرتز)، عالي التمرير (160-1600 هرتز)، نطاق تمرير (200-600 هرتز)
كسب الخرج: 16 مستوى (0-112 ديسيبل) | مقاومة الخرج: 350 أوم
الشاشة: شاشة LCD تعمل باللمس مقاس 5 بوصات، قابلة للرؤية في ضوء الشمس
البطارية: 4×18650 ليثيوم، >8 ساعات استعداد
الحماية: مقاومة للماء IP65، مستشعر عزل مادي متعدد الطبقات
الوزن: 6.5 كجم (طول 428×عرض 350×ارتفاع 230 مم)

3. XHGX507 - جهاز تحديد مسار الكابلات (متتبع المسار)

تتبع المسار، قياس العمق والتيار، تحديد الكابل

نظام إرسال واستقبال كهرومغناطيسي متعدد الترددات لتتبع مسار الكابلات تحت الأرض، وقياس العمق، وقياس التيار، وتحديد الكابل. يقوم المرسل بحقن إشارات جيبية مستقرة في الكابل قيد الاختبار عبر الاتصال المباشر، أو الاقتران (المشبك)، أو طرق الحث. يوفر المستقبل شريطًا بيانيًا، وتوجيهًا سهميًا، وتنبيهات صوتية لتشغيل بديهي لشخص واحد. يدعم أربعة ترددات نشطة بالإضافة إلى اكتشاف 50 هرتز سلبي، وأربعة أوضاع هوائي (وادي/قمة/جهد الخطوة/تيار المشبك)، ومقياس أوم مدمج لقياس مقاومة الحلقة. يتضمن إطار A لتحديد موقع خطأ الأرض بجهد الخطوة حتى 2 ميجا أوم إلى الأرض.

الترددات النشطة: 815 هرتز، 8 كيلو هرتز، 33 كيلو هرتز، 83 كيلو هرتز + 50 هرتز سلبي
عمق الكشف: حتى 10 متر | الحد الأقصى للمسافة: 15 كم (اتصال مباشر)
أوضاع الهوائي: وادي (صفر)، قمة (ذروة)، جهد الخطوة، تيار المشبك (إطار A)
التحكم في الكسب: يدوي، نطاق ديناميكي 100 ديسيبل | الشاشة: 0-999 رقمي + شريط بياني
عمر البطارية: مستمر >8 ساعات، متقطع >16 ساعة
الحمل المطابق: 5 أوم - 3000 أوم | الدقة: LF ±(1-5)%، RF ±(5-12)%

4. XHHV535-4TS - مولد صدمات عالي الجهد من نوع عربة

مصدر طاقة نبضي بقوة 2048 جول مثبت على عربة مع بنك مكثفات ثلاثي السرعات

مولد صدمات احترافي عالي الجهد من نوع عربة يدمج مصدر جهد عالي مستمر، وبنك مكثفات تخزين طاقة ثلاثي السرعات (64 ميكروفاراد/8 كيلو فولت، 16 ميكروفاراد/16 كيلو فولت، 4 ميكروفاراد/32 كيلو فولت)، وفجوة كرة تفريغ، وجهاز تفريغ تلقائي، وتبديل مستوى الجهد في عربة واحدة بعجلات. يوفر 0-2048 جول عند كل مستوى جهد مع تيار حرق يصل إلى 240 مللي أمبير لتكييف الأعطال. يدعم أوضاع التشغيل أحادي الزناد، والدورة، والتيار المستمر مع توقيت تأثير تلقائي لمدة 6-7 ثوانٍ. يتميز بقفل أمان بدء التشغيل الصفري، وحماية من الجهد الزائد/التيار الزائد/ارتفاع درجة الحرارة، وتفريغ تلقائي بعد التشغيل، وغلاف IP54. يعمل كمولد صدمات لتحديد موقع الأعطال وكجهاز اختبار تحمل الجهد المستمر (0-32 كيلو فولت، 0-20 أمبير).

جهد النبضة: 0-8 كيلو فولت / 0-16 كيلو فولت / 0-32 كيلو فولت (قابل للتعديل 3 تروس)
بنك المكثفات: 64 ميكروفاراد/8 كيلو فولت | 16 ميكروفاراد/16 كيلو فولت | 4 ميكروفاراد/32 كيلو فولت
طاقة التفريغ: 0-2048 جول عند كل مستوى جهد
تيار الحرق: 240 مللي أمبير @ 8 كيلو فولت | 120 مللي أمبير @ 16 كيلو فولت | 60 مللي أمبير @ 32 كيلو فولت
الأمان: قفل بدء التشغيل الصفري، تفريغ تلقائي، ارتفاع درجة الحرارة 85 درجة مئوية، IP54
الأبعاد: طول 550×عرض 500×ارتفاع 1000 مم | الوزن: ≤130 كجم
مصدر الطاقة: تيار متردد 220 فولت ±10%، 50 هرتز ±2 هرتز

مواصفات النظام الكاملة

المعلمة	المواصفات
موديل النظام	XHHV535-4TSC + XHGG502A + XHDD503C + XHGX507
تردد أخذ عينات TDR	1 ميجاهرتز - 400 ميجاهرتز
نطاق التحديد المسبق	≥120 كم
دقة التحديد المسبق	0.07 متر (منطقة عمياء ≤10 متر)
دقة التحديد الدقيق	<0.2 متر (صوتي مغناطيسي)
عمق كشف المسار	حتى 10 متر (مسافة قصوى 15 كم)
جهد الصدمة	0-32 كيلو فولت (3 تروس: 8/16/32 كيلو فولت)
طاقة التفريغ	0-2048 جول (لكل مستوى جهد)
نوع مولد الصدمات	مثبت على عربة، بنك مكثفات ثلاثي السرعات
العلامة التجارية	XZH TEST
المنشأ	الصين
الشهادة	CE، ISO
الضمان	12 شهرًا

سير عمل كامل لتحديد الأعطال

اختبار عزل الكابل وتوصيف العطلقم بقياس مقاومة العزل الأولية لتأكيد وجود العطل وتوصيف نوعه (مقاومة عالية/منخفضة، دائرة مفتوحة/قصيرة، وميض).
التحديد المسبق للعطل (XHGG502A)قم بتوصيل جهاز التحديد المسبق TDR. استخدم نبضة LV للأعطال ذات المقاومة المنخفضة/المفتوحة، أو انعكاس القوس متعدد النبضات ARM للأعطال ذات المقاومة العالية/الوميض. يلتقط الجهاز تلقائيًا 8 مجموعات من الأشكال الموجية لكل نبضة عالية الجهد لترجمة المسافة بشكل موثوق.
تتبع المسار وتحديد الكابل (XHGX507)قم بنشر جهاز تحديد مسار الكابلات لتتبع المسار الدقيق للكابل، وقياس عمق الدفن، وتحديد الكابل المستهدف بشكل إيجابي من حزمة. قم بتمييز المسار على سطح الأرض.
توليد نبضات الصدمات (XHHV535-4TSC)قم بتطبيق نبضات جهد عالي دورية عند مستوى الجهد المحدد لإنشاء إشارات عابرة صوتية وكهرومغناطيسية قابلة للكشف عند نقطة العطل للتحديد الدقيق.
التحديد الدقيق (XHDD503C)قم بالسير على طول المسار المحدد للكابل باستخدام جهاز التحديد الصوتي المغناطيسي. راقب 4 شاشات فرق توقيت متزامنة - النقطة التي يقترب فيها تأخير الوقت الصوتي المغناطيسي من الصفر تكون مباشرة فوق العطل، في حدود<0.2 متر.
إصلاح الكابل وإعادة الاختبارقم بالحفر بدقة عند النقطة المحددة، وأصلح الكابل، وتحقق من استعادة الخدمة باختبار عزل نهائي لتأكيد سلامة التشغيل.

أسئلة متكررة

س1: ما هي أنواع الأعطال التي يمكن لطريقة انعكاس القوس متعدد النبضات التعامل معها والتي لا تستطيع TDR التقليدية التعامل معها؟

تم تصميم طريقة انعكاس القوس (ARM) بـ 8 نبضات على XHGG502A خصيصًا للأعطال عالية المقاومة والوميض التي تنتج انعكاسات ضعيفة أو غامضة في ظل TDR القياسي. على عكس طرق النبضات الثانوية التي تواجه صعوبة مع تداخل تذبذب جيب التمام، تلتقط ARM 8 مجموعات من الأشكال الموجية لكل نبضة عالية الجهد - مما يضمن أصداء أعطال متعددة ونظيفة وقابلة للتفسير بغض النظر عن طول الكابل أو مسافة العطل أو فترة التذبذب. هذا فعال بشكل خاص لأعطال تسرب المياه في الكابلات المعزولة بالورق وأعطال الغلاف ذات المقاومة العالية.

س2: ما هي ميزة مولد الصدمات عالي الجهد من نوع عربة مقارنة بالوحدات المحمولة؟

يجمع تصميم عربة XHHV535-4TSC بين خرج الطاقة العالي لمولد صدمات من الدرجة المختبرية (2048 جول عند 32 كيلو فولت) مع سهولة التنقل في الميدان. يسمح تصميم العربة ذات العجلات (550×500×1000 مم، ≤130 كجم) بنقلها بواسطة مشغل واحد عبر مواقع العمل مع احتوائها على بنك مكثفات قابل للتبديل بثلاث سرعات (4/16/64 ميكروفاراد) وتوفير ثلاثة أوضاع تشغيل (زناد واحد، دورة تلقائية بفواصل زمنية 6-7 ثوانٍ، واختبار تحمل الجهد المستمر). يتجاوز التفريغ التلقائي المدمج، وقفل بدء التشغيل الصفري، وغلاف IP54 سلامة وقدرة الوحدة المحمولة.

س3: هل يمكن تشغيل هذا النظام بواسطة فني واحد في الميدان؟

نعم. تم تصميم كل مكون للنشر بواسطة مشغل واحد مع واجهات شاشة لمس بديهية (10.1 بوصة على جهاز التحديد المسبق، 5 بوصات على جهاز التحديد الدقيق) وتوجيه رسومي. يوفر جهاز تحديد مسار الكابلات XHGX507 شريطًا بيانيًا، وسهمًا، وتنبيهات صوتية - يمكن لشخص واحد أداء سير عمل كامل لتتبع المسار وقياس العمق. يتم تدوير مولد الصدمات XHHV535-4TSC لسهولة تحديد موقعه بواسطة شخص واحد. يوصى بطاقم من شخصين للسلامة أثناء عمليات الجهد العالي وفقًا لبروتوكولات السلامة القياسية للمرافق.

س4: ما هو التدريب والتوثيق والدعم بعد البيع المقدم؟

توفر XZH TEST أدلة مستخدم شاملة باللغة الإنجليزية، وتكليفًا في الموقع، وتدريبًا للمشغلين عند الطلب مع كل نظام. يغطي الضمان القياسي لمدة 12 شهرًا عيوب التصنيع، مع توفر ضمان ممتد وعقود خدمة. يتم تضمين الدعم الفني عن بعد عبر البريد الإلكتروني ومكالمات الفيديو والهاتف. نوفر جميع الملحقات الضرورية: كابل خرج عالي الجهد (5 متر)، كابل تأريض واقٍ (5 متر)، مشابك اقتران (قطر 150 مم)، إطار A للكشف عن جهد الخطوة، شواحن، وأسلاك توصيل.

س5: ما هي مدة التسليم والتعبئة وقدرة التوريد؟

التسليم القياسي هو 5-8 أيام عمل بعد تأكيد الطلب. يتم تعبئة كل مكون من مكونات النظام بشكل فردي في صناديق خشبية معززة بدرجة تصدير مع توسيد داخلي من الفوم لضمان النقل الدولي الآمن. الحد الأدنى لكمية الطلب هو وحدة واحدة، مع شروط دفع T/T. تبلغ قدرة التوريد السنوية 2000 مجموعة، مما يضمن التوفر لكل من المشتريات الفردية وبرامج الشراء واسعة النطاق.

التعبئة والتسليم

العنصر	التفاصيل
التعبئة	صناديق خشبية معززة بدرجة تصدير مع توسيد داخلي من الفوم
وقت التسليم	5 - 8 أيام عمل
قدرة التوريد	2000 مجموعة سنويًا
الحد الأدنى لكمية الطلب	1 وحدة
شروط الدفع	T/T
الضمان	12 شهرًا
