وصف المنتج

لمحة عامة عن المنتج

نظام الكشف عن أخطاء كابل العكس القوس المحمول XZH TEST هو منصة تشخيص متكاملة بالكامل لشبكات كابلات الطاقة تحت الأرض.الجمع بين جهاز تحديد موقع TDR 400 ميغاهرتز مع تكنولوجيا انعكاس ARC متعددة النبضات، مؤشر صوتي مغناطيسي رقمي ، ومحرك تحديد مكان أنابيب الكابلات متعددة الترددات ، ومولد موجات عالية الجهد من نوع 2048J ،هذا النظام يوفر الكشف عن الأخطاء من الدرجة المهنية من الموقع المسبق الأولي من خلال تحديد دقة السنتيمترتم تصميم هذا النظام للموظفين في مجال الخدمات العامة والمقاولين الكهربائيين، وفرق الصيانة الصناعية، ويدعم الكابلات التي يصل طولها إلى 120 كم مع دقة 0.07 م قبل الموقع و<0.2 م دقة تحديد النهاية تمكين سريعة، حل ثقة خطأ مع الحفرة الحد الأدنى.

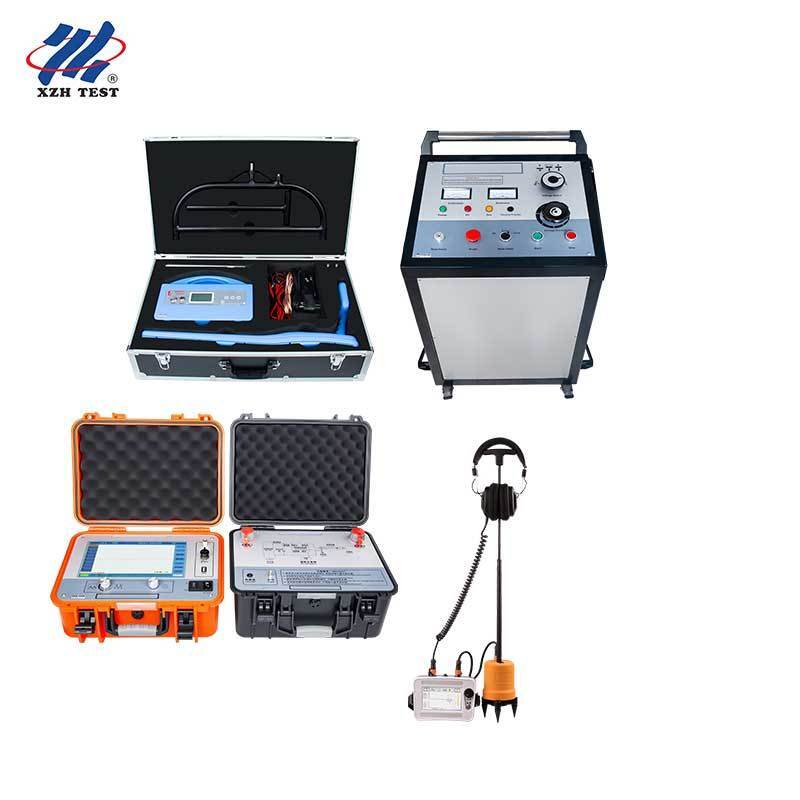

تكوين النظام

اسم المنتج	النموذج	كمية	القدرة الرئيسية
تحديد موقع خطأ الكابل	XHGG502A	1	TDR، ICE، ARM (النبضات المتعددة) 400 MHz، نطاق ≥ 120 كم، شاشة لمس 10.1"
مؤشر خطأ الكابل	XHDD503C	1	مزامنة صوتية مغناطيسية رقمية، دقة <0.2 متر، IP65
تحديد موقع أنابيب الكابلات	XHGX507	1	تعقب المسار ، وقياس العمق / التيار ، تحديد الكابل ، الجهد الخطوة (إطار A)
مولد التيار الكهربائي (عربة)	XHHV535-4TSC	1	032 كيلو فولت، 2048 جيه، مصرف مكثفات 3 سرعات، تصميم عربة عربة

عناصر النظام

1. XHGG502A محرك تحديد خطأ الكابل (TDR + ARC Reflection)

400 ميغاهرتز متعدد النبضات عالية الدقة مجموعة الأخطاء

جهاز تحديد المواقع المسبق من الدرجة الصناعية المتقدمة يحتوي على شاشة لمس TFT ملونة 10.1 بوصة (1024 × 600 ، ضوء خلفي LED 280 نيت للقراءة المباشرة لأشعة الشمس) ونظام مضمن للأمان ،التشغيل المستقريدعم ثلاثة أنماط اختبار: TDR (نبضات الجهد المنخفض) ، ICE (طاقة النبضات) ، و ARM (طريقة انعكاس القوس مع 8 نبضات متعددة).طريقة النبضات المتعددة تكتسب 8 مجموعات أشكال الموجات لكل نبض HV واحد، القضاء بفعالية على تداخل تذبذبات كوسينوس وتبسيط تحليل خطأ المقاومة العالية بشكل كبير.000 سجلات أشكال الموجات LV/HV و > 250 سجل متعدد النبضات مع تصدير USB إلى الكمبيوترأخذ عينات مستمرة تلقائية بالكامل مع ضبط النطاق التلقائي وتحليل شكل الموجة.

تواتر أخذ العينات:1 ميغاهرتز 400 ميغاهرتز
أنماط الاختبار:TDR، ICE (تيار النبض) ، ARM (انعكاس قوس 8 نبضات)
نطاق المدى:≥ 120 كم (10 نطاقات قابلة للاختيار)
الحد الأدنى للدقة:0.07 ممنطقة اختبار عمياء:≤10 م
خطأ القياس:≤ ± ((0.5% × L + 1 م)
نطاق النبض:300 فولت ± 15%
العرض:10.1 بوصة TFT لمسة، 1024 × 600، 280 نيت ضوء الشمس مرئية
وزن:4.7 كجم (L358 × W284 × H168 ملم)

2. XHDD503C معين خطأ الكابل

مزامنة صوتية مغناطيسية < 0.2 م الدقة

مؤشر رقمي محترف يستخدم التزامن الصوتي المغناطيسي لتحديد موقع الخطأ الدقيقالإشارات الصوتية والكهرومغناطيسية تنتشر من نقطة الفشل بسرعة مختلفةيلتقط جهاز تحديد التوقيت كل منهما من خلال جهاز الاستشعار الأرضي المعزول متعدد الطبقات مع تصنيف IP65 ، يحسب الفرق الزمني في الوقت الحقيقي ،ويعرض أشكال موجات مزامنة مزدوجة القنوات على شاشة LCD لمسة مرئية من 5 بوصات تحت ضوء الشمسميزات BNR تخفيض الضوضاء الخلفية، تخفيض الضوضاء الصامتة، أربعة أنماط مرشح قابلة للاختيار (المرور الكلي / المرور المنخفض / المرور العالي / المرور في النطاق) ، وإشارة انحراف المسار.زيادة الخروج من 16 مستوى (0-112 ديسيبل) مع 8 مستويات قناة وتعديل زيادة مغناطيسية.

الدقة الصوتية المغناطيسية:<0.2mدقة تعريف المسار:<0.5 م
تصفية:جميع الممرات (100~1600 هرتز) ، المنخفضة (100~300 هرتز) ، العالية (160~1600 هرتز) ، النطاق المنعطف (200~600 هرتز)
مكاسب الناتج:ستة عشر مستوى (0-112 ديسيبل)عائق الخروج:350 Ω
العرض:شاشة LCD لمسة 5 بوصات، مرئية في ضوء الشمس
البطارية:4×18650 الليثيوم، > 8 ساعات في حالة تأهب
الحماية:جهاز استشعار عزل مادي متعدد الطبقات IP65
وزن:6.5 كجم (428L × 350W × 230H مم)

3. XHGX507 محرك تحديد موقع أنابيب الكابلات (ملاحق الطريق)

تتبع المسار، عمق وقياس التيار، تحديد الكابلات

نظام إرسال واستقبال كهرومغناطيسي متعدد الترددات لتتبع طريق الكابلات تحت الأرض وقياس العمق وقياس التيار وتحديد الكابلات.يقوم جهاز الإرسال بإدخال إشارات دائرية ثابتة في الكابل الخاضع للاختبار عبر اتصال مباشر، أو طرق الارتباط (المقبض) ، أو الاستقبال. يوفر جهاز الاستقبال الرسم البياني الشريطي ، وتوجيه الأسهم ، وإشعارات صوتية للتشغيل البديهي للشخص الواحد.يدعم أربع ترددات نشطة بالإضافة إلى الكشف السلبي عن 50 هرتز، أربعة أنماط الهوائية (الوديان / القمة / الجهد الخطوة / تيار المشبك) ، ومقياس أوم متضمن لقياس مقاومة الحلقة. يتضمن إطار A لتحديد خطأ الأرض في الجهد الخطوة إلى 2 MΩ إلى الأرض.

الترددات النشطة815 هرتز، 8 كيلو هرتز، 33 كيلو هرتز، 83 كيلو هرتز + 50 هرتز سلبية
عمق الكشف:حتى 10 م.المسافة القصوى:15 كم (الارتباط المباشر)
أوضاع الهوائية:الوادي (صفر) ، القمة (ذروة) ، الجهد الخطوة، تيار المشبك (إطار A)
تحكميدوي، 100 ديسيبل النطاق الديناميكي.العرض:0 ¢ 999 رقمية + الرسم البياني الشريط
عمر البطارية:مستمر > 8 ساعات، متقطع > 16 ساعة
الحمل المتطابق:5 أوقية 3000 أوقيةالدقة:LF ± ((1 ¢5) ٪، RF ± ((5 ¢12) ٪

4. XHHV535-4TS محرك توليد التيار الكهربائي عالي الجهد

2048J مصدر الطاقة النبضية المثبتة على العربة مع بنك مكثف ثلاثي السرعة

مولد التيار الكهربائي المهني من نوع عربة التوصيل المتكاملة مصدر التيار المباشر عالي الجهد، ثلاثة سرعات بنك مكثفات تخزين الطاقة (64 μF / 8 كيلو فولت، 16 μF / 16 كيلو فولت، 4 μF / 32 كيلو فولت) ، فجوة الكرة التفريغ،جهاز التفريغ التلقائي، وتبديل مستوى الجهد في عربة ذات عجلة واحدة. يوفر 02048 ج في كل مستوى من مستويات الجهد مع تيار حرق يصل إلى 240 mA لتكييف الأخطاء. يدعم الزناد الواحد ، الدورة ،وضعيات تشغيل متواصلة مع توقيت تأثير تلقائي 6 ∼ 7 ثانيةيحتوي على قفل أمان بدء الصفر، حماية من الفولتشة الزائدة / التيار الزائد / الإفراط في الحرارة، التفريغ التلقائي بعد التشغيل، وغرفة IP54.وظائف كلا من مولد التموجات لتحديد العيوب ومختبر الجهد المستمر للجهد المتزامن (0 ∼ 32 كيلو فولت)، 020 A).

الجهد الاندفاعي:0 ′′ 8 كيلو فولت / 0 ′′ 16 كيلو فولت / 0 ′′ 32 كيلو فولت (3 معدات قابلة للتعديل)
بنك المكثفات:64 ميكرو فولت / 8 كيلو فولت 16 ميكرو فولت / 16 كيلو فولت 4 ميكرو فولت / 32 كيلو فولت
طاقة التفريغ:02048 ج في كل مستوى من مستويات الجهد
التيار الحالي:240 mA @ 8 kV 120 mA @ 16 kV 60 mA @ 32 kV
السلامة:قفل بدء الصفر ، تفريغ تلقائي ، 85 درجة مئوية فوق درجة الحرارة ، IP54
الأبعاد:550 لتر × 500 واط × 1000 واطوزن:≤ 130 كجم
إمدادات الطاقة:التيار المتردد 220 فولت ±10٪، 50 هرتز ±2 هرتز

مواصفات نظام كاملة

المعلم	المواصفات
نموذج النظام	XHHV535-4TSC + XHGG502A + XHDD503C + XHGX507
TDR تواتر أخذ العينات	1 ميغاهرتز 400 ميغاهرتز
نطاق ما قبل الموقع	≥ 120 كم
القرار قبل التعيين	0.07 م (المنطقة العمياء ≤10 م)
تحديد الدقة	<0.2 م (المغناطيسي الصوتي)
عمق الكشف عن المسار	ما يصل إلى 10 م (ما يصل إلى 15 كم)
التوتر العصبي	0 ∼ 32 كيلو فولت (ثلاثة عجلات: 8/16/32 كيلو فولت)
طاقة التفريغ	02048 ج (على مستوى الجهد)
نوع مولد الطاقة	مركب على عربة العربة، بنك مكثف ثلاثي السرعة
العلامة التجارية	اختبار XZH
الأصل	الصين
الشهادة	CE، ISO
الضمان	12 شهراً

سير العمل الكامل لموقع الخطأ

اختبار عزل الكابل ووصف الخطأإجراء قياس أولي لمقاومة العزل لتأكيد وجود العيب وتوصيف النوع (مقاومة عالية / منخفضة ، دائرة مفتوحة / قصيرة ، فلاش أوفر).
تحديد موقع الخطأ (XHGG502A)قم بتوصيل جهاز تحديد موقع TDR مسبقًا. استخدم نبضة LV للفشل المنخفض المقاومة / المفتوحة ، أو انعكاس ARM متعدد النبضات ARC للفشل عالي المقاومة / التموج.الجهاز يلتقط تلقائيًا 8 مجموعات من أشكال الموجات لكل نبض HV واحد لتفسير مسافة موثوق به.
تعقب المسار وتحديد الكابلات (XHGX507)استخدم جهاز تحديد مكان أنابيب الكابل لتتبع مسار الكابل بدقة، وقياس عمق القبور، وتحديد الكابل المستهدف بشكل إيجابي من حزمة.
توليد النبضات (XHHV535-4TSC)تطبيق موجات عالية الجهد الدورية عند مستوى الجهد المحدد لإنشاء إشارات صوتية وكهرومغناطيسية عابرة قابلة للكشف في نقطة الخطأ للتحديد.
تحديد الدقة (XHDD503C)تمشي على طريق الكابلات المميزة مع مؤشر المغناطيسي الصوتي.الشاشة 4 تظهر الفرق الزمني المتزامن نقطة التأخير الزمني المغناطيسي الصوتي تقترب من الصفر مباشرة فوق الخطأ، في حدود <0.2 م.
إصلاح الكابلات وإعادة الاختبارالحفر بدقة في النقطة المميزة، وإصلاح الكابل، والتحقق من استعادة الخدمة مع اختبار العزل النهائي لتأكيد سلامة التشغيل.

الأسئلة الشائعة

س1: ما هي أنواع الأخطاء التي يمكن أن تتعامل معها طريقة انعكاس ARC متعددة النبضات التي لا يمكن أن تتعامل معها TDR التقليدية؟

تم تصميم أسلوب انعكاس ARC 8-pulse (ARM) على XHGG502A خصيصًا لخطأ المقاومة العالية والفلاش أوف التي تنتج انعكاسات ضعيفة أو غامضة تحت TDR القياسي.على عكس طرق النبض الثانوية التي تكافح مع تداخل تذبذب كوسينوس، يلتقط ARM 8 مجموعات من أشكال الموجة لكل نبضة HV واحدة تضمن صدى عدة نظيفة ويمكن تفسيرها بغض النظر عن طول الكابل أو مسافة الخطأ أو فترة التذبذب.هذا فعال بشكل خاص للفشل في دخول المياه في الكابلات المعزولة من الورق وفشل الغطاء عالية العائق.

السؤال 2: ما هي ميزة مولد التيار الكهربائي من نوع العربة على الوحدات المحمولة؟

يجمع تصميم العربة XHHV535-4TSC بين إنتاج الطاقة العالية لمولد زيادة في درجة المختبر (2048 J عند 32 kV) مع التنقل الميداني. تصميم عربة العجلات (550 × 500 × 1000 مم ،≤130 كجم) يسمح لنقل عامل واحد عبر مواقع العمل مع توفير ثلاثة أنماط من التشغيل (4/16/64 μF)، دورة تلقائية على فترات 6 ′′ 7 ثانية ، وتحمل DC اختبار الجهد). يتجاوز التفريغ التلقائي المتكامل ، وقفل البدء الصفر ، وغرفة IP54 سلامة وقدرة الوحدة المحمولة.

س3: هل يمكن تشغيل هذا النظام من قبل فني واحد في الميدان؟

كل مكون مصمم لتنفيذ عامل واحد مع واجهة لمسة بديهية (10.1 بوصة على الموقع المسبق، 5 بوصات على مؤشر) والإرشاد الرسومي.توفر XHGX507 محول أنابيب الكابلات شريط الرسم البياني، الأسهم ، والإشعارات الصوتية يمكن لشخص واحد تنفيذ سير العمل الكامل لتتبع المسار وقياس العمق. يتم تشغيل مولد التيار الكهربائي XHHV535-4TSC على عجلات لتحديد الموقع بسهولة لشخص واحد.يوصى بتوظيف طاقم من شخصين للسلامة أثناء العمليات عالية الجهد وفقًا للبروتوكولات الأمنية القياسية للمرافق.

س4: ما هو التدريب والتوثيق والدعم بعد البيع المقدم؟

توفر XZH TEST أدلة مستخدم شاملة باللغة الإنجليزية ، وتشغيل الموقع ، وتدريب المشغل عند الطلب مع كل نظام. يغطي الضمان القياسي لمدة 12 شهرًا عيوب التصنيع,مع ضمانات طويلة وعقود الخدمة المتاحة. الدعم الفني عن بعد عن طريق البريد الإلكتروني، مكالمة الفيديو، والهاتف مدرجة. نحن نقدم جميع الملحقات اللازمة: كابل الخروج عالية الجهد (5 م) ،كابل الأرضية الوقائية (5 م)، مشابك الارتباط (Φ150 ملم) ، الإطار A للكشف عن الجهد الخطوة، الشاحنات، وأحبال الاتصال.

س5: ما هو وقت التسليم، والتعبئة والتغليف، وقدرة التوريد؟

التسليم القياسي هو 5-8 أيام عمل بعد تأكيد الطلب.يتم تعبئة كل مكون من مكونات النظام بشكل فردي في حقائب خشبية معززة من الصادرات مع غطاء داخلي من الرغوة لضمان العبور الدولي الآمنالحد الأدنى لكمية الطلب هو وحدة واحدة، مع شروط الدفع T / T. قدرة التوريد السنوية 2000 مجموعة، وضمان توافر لكل من المشتريات الفردية وبرامج الشراء واسعة النطاق.

التعبئة والتسليم

البند	تفاصيل
التعبئة	صناديق خشبية معززة للصادرات مع غطاء داخلي من الرغوة
وقت التسليم	5 8 أيام عمل
قدرة التوريد	2،000 مجموعة في السنة
الحد الأدنى لكمية الطلب	وحدة واحدة
شروط الدفع	T/T
الضمان	12 شهراً
