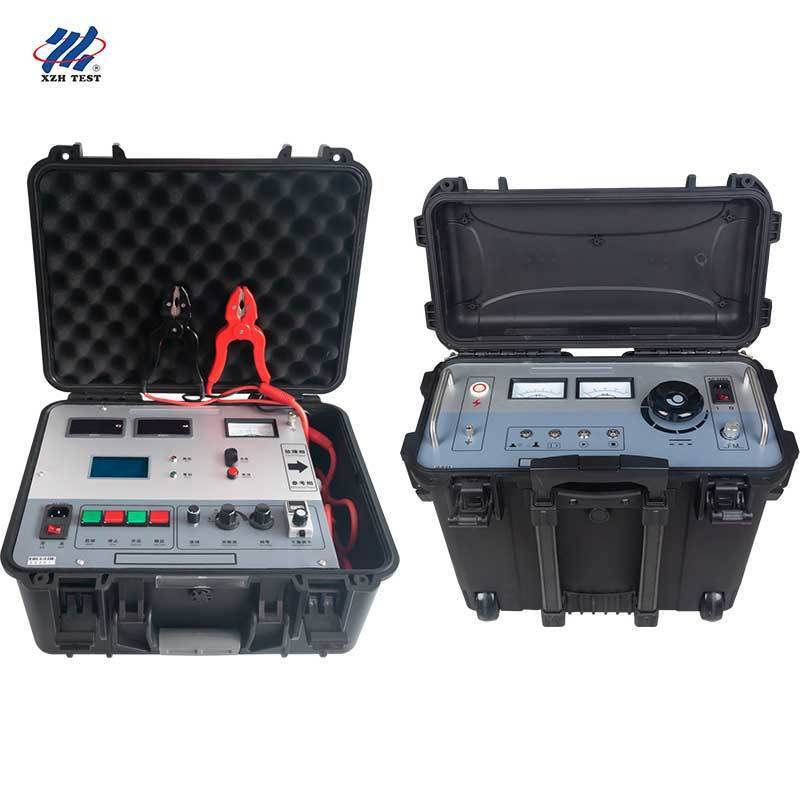

محدد موقع الأعطال لغلاف الكابل عالي الحساسية مع جسر توازن الجلفانومتر مخرج 10 كيلو فولت للكشف الدقيق عن الأخطاء

محدد موقع الأعطال لغلاف الكابل عالي الحساسية مع جسر توازن الجلفانومتر مخرج 10 كيلو فولت للكشف الدقيق عن الأخطاء

تفاصيل المنتج:

Place of Origin:	China
اسم العلامة التجارية:	XZH TEST
إصدار الشهادات:	CE/ISO
Model Number:	XHHG521B+XHHD523L

معلومات مفصلة

Place of Origin:

China

اسم العلامة التجارية:

XZH TEST

إصدار الشهادات:

CE/ISO

Model Number:

XHHG521B+XHHD523L

إبراز:

High Light

إبراز:

جسر موازنة الجلفانومتر للكشف

محدد أعطال عالي الحساسية 10 كيلوفولت

اختبار الكابلات بمنطقة عمياء صفرية

Trading Information

Minimum Order Quantity:

1 unit

Packaging Details:

wooden packaging

Delivery Time:

5-8 work days

Payment Terms:

T/T

القدرة على العرض:

2000 وحدة في السنة

وصف المنتج

XHHG521B نظام جسر الموازنة غالفانومتر

الـXHHG521Bهي وحدة تحديد الأخطاء الدقيقة في غطاء الكابلات بناءً على مبدأ جسر MURRAY. مجهزة بمضخم عالي الحساسية ونظام إشارة توازن غالفانومتر،يقدم دقة استثنائية لتحديد نقاط انقطاع المقاومة العالية في كابلات الكهرباء.

وتشمل الميزات الرئيسية 5000 فولت الجهد الخالي من الحمل مع 100mA القدرة الحالية للاختصار،كابل مطاطي ذو قلبين عالي الجهد مع قياس المقاومة بأربع نقاط للقضاء على أخطاء الرصاص، وعرض متكامل 12806 مع حساب طول الكابل التلقائي. طريقة ميزان غالفانومتر يلغي المناطق العمياء تماما، مما يجعلها مثالية للكابلات القصيرة والخلل بالقرب من نهاية الكابل.

مبدأ جسر موراي مع توازن غالفانومتر لدقة تحديد المواقع ± 0.1%·L±1) m
5000 فولت بدون حمولة مع 100mA من التيار الدائرة القصيرة للتحدي في أخطاء المقاومة العالية
مكبر حساسية عالية مع إشارة غالفانومتر للكشف الدقيق عن نقطة التوازن
قياس المقاومة بأربع محطات يلغي أخطاء المقاومة الرصاصية والتواصل
الحساب التلقائي المتكامل لمسافة الخطأ عن طريق إدخال طول الكابل
منطقة صفر عمياء ‬ فعالة للكابلات القصيرة والكسور القريبة من النهاية

XHHD523L محرك تحديد نقطة العيب في غلاف الكابلات عالية الجهد

الـXHHD523Lهي وحدة إخراج عالية الجهد من الدرجة المهنية مصممة لتحديد موقع الخطأ في غلاف الكابلات بسرعة ودقة.مع 0 ~ 10kV خيار موجة مربعة قابلة للتعديل و حتى 200mA التيار الخارجي عند طاقة 2kVA، فإنه يتوافق تماما مع معايير GB50150-2006 لاختبار الغلاف الخارجي للكابلات.

يحتوي على مجموعة واسعة من تعديلات التردد من 0.2 هرتز إلى 5 هرتز ، وتبديل زر واحد بين وضعية إشارة الدبوس واختبار الجهد ، وحماية صفر للعمل الآمن.حساسية المستقبل قابلة للتعديل بالكامل لتحسين الكشف عن الإشارة عبر ظروف الحقل المختلفة وعمق دفن الكابلات.

0 ~ 10kV فولتاج الخروج القابل للتعديل للاختبار متعدد الاستخدامات عبر جميع مستويات فولتاج الكابل
0 ~ 200mA التيار الخارجي عند طاقة 2kVA لسيناريوهات خطأ متطلبة
تردد قابل للتعديل من 0.2Hz إلى 5Hz لخروج إشارة مثالية
التبديل زر واحد بين وضع الدبوس-إشارة وDC مقاومة اختبار الجهد
حساسية المستقبل قابلة للتعديل بالكامل لظروف المجال المختلفة
الحماية المتكاملة من الصفر والضمانات ضد التيار الزائد

المواصفات التقنية للنظام المشترك

المعلم	المواصفات
النموذج	XHHG521B + XHHD523L
الجهد المدخل	التيار المتردد 220 فولت (± 10%) ، 50 هرتز (± 2 هرتز)
الجهد الخارجي	0 ~ 10kV (قابلة للتعديل)
تيار الخروج	0 ~ 200mA
قدرة الإنتاج	2kVA
تعديل التردد	0.2 هرتز ~ 5 هرتز
دقة الموقع	± ((0.1%·L±1) م
الأبعاد (L × W × H)	540 × 310 × 460 مم
الوزن	35 كجم
احتياطي البطارية	بطاريات 9 فولت (مدمجة)

التطبيقات الرئيسية

الكشف عن نقاط انقطاع عالية المقاومة في الكابلات الموضعة ، وخاصة الأخطاء الخطية عالية المقاومة في المفاصل الوسيطة للكابلات
تحديد نقاط انقطاع من نوع التشويش مع الحفاظ على التيار المستقر عبر مصدر التيار الثابت
الكشف عن عيوب العزل منخفضة المقاومة التي لم تتحطم بعد تحت فولتاج التشغيل
مناسبة لاختبار الغلاف الخارجي للكابلات ذات الجهد العالي والعالي للغاية من 10kV-500kV ذات النواة الواحدة وثلاثة نواة

الأسئلة الشائعة

س1: ما هي الاختلافات بين XHHG521B و XHHD523L؟

XHHG521B هي وحدة جسر الموازنة الدقيقة التي تستخدم مبدأ جسر MURRAY مع إشارة غالفانومتر لقياس مسافة الخطأ بدقة عالية (± 0.1٪ · L ± 1m).XHHD523L هو خيار عالية الجهد ووحدة الموقع تحديدا التي توفر 0 ~ 10kV خيار قابل للتعديل مع 0.2 ~ 5 هرتز التحكم في التردد لتحديد الأخطاء على أساس الميدان واختبار الجهد المتردد. معا ، يشكلون نظام اكتشاف أخطاء غلاف الكابل الكامل.

السؤال 2: ما الذي يجعل طريقة الجسر الموازنة الغلفانومتر متفوقة؟

يقدم جسر الموازنة غالفانومتر حساسية عالية للغاية للكشف عن نقاط انهيار عالية المقاومة التي تكافح بها الطرق الأخرى.لا توجد مناطق عمياء على عكس أساليب انعكاس الموجات التي تفشل على الكابلات القصيرة وعلى نهاية الكابلات القريبةقياس الأربعة أطراف يلغي أخطاء مقاومة الرصاص، والحساب التلقائي عن طريق شاشة 12806 يقلل بشكل كبير من وقت الاختبار.

السؤال 3: ما هي أنواع أخطاء الكابلات التي يمكن أن يكتشفها هذا النظام المشترك؟

يتعامل النظام مع ثلاثة أنواع رئيسية من الأخطاء: (1) نقاط انقطاع عالية المقاومة في المفاصل الوسيطة للكابلات.(2) الانقطاعات من النوع flashover حيث مصدر التيار الثابت يحافظ على ظروف قوس مستقرة؛ و (3) عيوب العزل منخفضة المقاومة التي تم اكتشافها بواسطة ميغومتر والتي لم تتحطم بالكامل بعد ، مما يتيح الصيانة الوقائية.

السؤال 4: هل يمكن لهذا النظام أن يؤدي كل من إشارة الدبوس وتحمل اختبار الجهد؟

-أجل. The XHHD523L unit includes a one-button toggle between pin-pointing mode (using square wave step voltage method for precise fault location) and DC withstand voltage testing mode (performing 5kV-10kV 1-minute tests per GB50150-2006 standards)هذا يزيل الحاجة إلى أدوات منفصلة.

حول اختبار XZH

XZH TEST هي شركة مصنعة محترفة متخصصة في كشف أخطاء الكابلات وحلول التشخيص لمرافق الطاقة والمقاولين الكهربائيين والعملاء الصناعيين في جميع أنحاء العالم.مع تقنيات متقدمة بما في ذلك تحليل جسر موراي، أنظمة جسر الموازنة غالفانومتر، TDR، وأنظمة تحديد العيوب الذكية، XZH TEST يوفر معدات موثوقة لتحديد العيوب الكابل أسرع وتحسين موثوقية الشبكة.

اتصل بنا اليوم للحصول على حل مخصص مخصص لمتطلبات صيانة كابلاتك.
