نظام تحديد أعطال الكابلات المحمولة بجهد 35 كيلو فولت وما دونه لكابلات الطاقة ذات أعطال العزل الرئيسية

Name: نظام تحديد أعطال الكابلات المحمولة بجهد 35 كيلو فولت وما دونه لكابلات الطاقة ذات أعطال العزل الرئيسية
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV535-4TSB + XHDD503E
Price: 15500 USD
Availability: InStock

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	XZH TEST
إصدار الشهادات:	CE ISO
رقم الموديل:	XHHV535-4TSB + XHDD503E

معلومات مفصلة

مكان المنشأ:

الصين

اسم العلامة التجارية:

XZH TEST

إصدار الشهادات:

CE ISO

رقم الموديل:

XHHV535-4TSB + XHDD503E

اسم المنتج:

مجموعة موقع خطأ الكابل

الجهد الدافع:

0-35 كيلو فولت

ضغط جزئي الضغط العالي:

2.5

طاقة التفريغ:

2048 ي

تأثير القوة:

2000 واط

قوة:

الكترونية

إبراز:

High Light

إبراز:

جهاز كشف أعطال الكابلات المحمول بجهد 35 كيلو فولت

كاشف خطأ عزل كابل الطاقة

نظام تحديد خطأ الكابل المحمول

Trading Information

الحد الأدنى لكمية:

1 مجموعة

الأسعار:

قابل للتفاوض

تفاصيل التغليف:

تغليف خشبي

وقت التسليم:

5-8 أيام عمل

شروط الدفع:

T/T

القدرة على العرض:

2000 Group/Year

وصف المنتج

نظرة عامة على المنتج

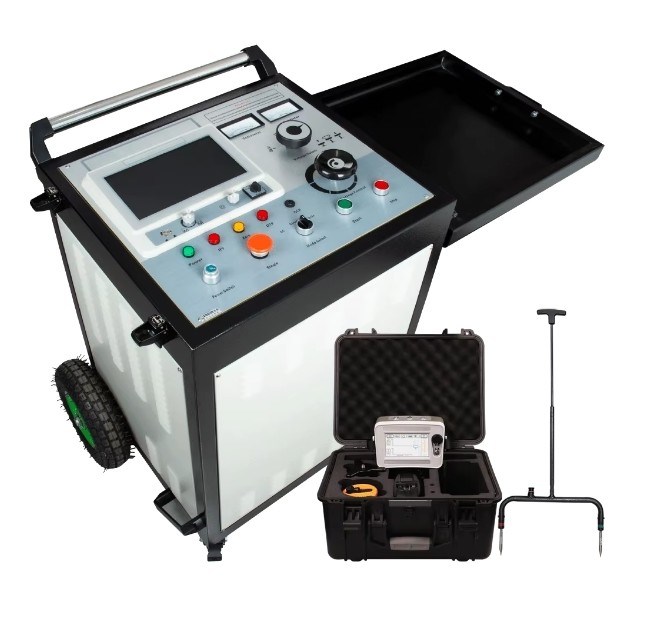

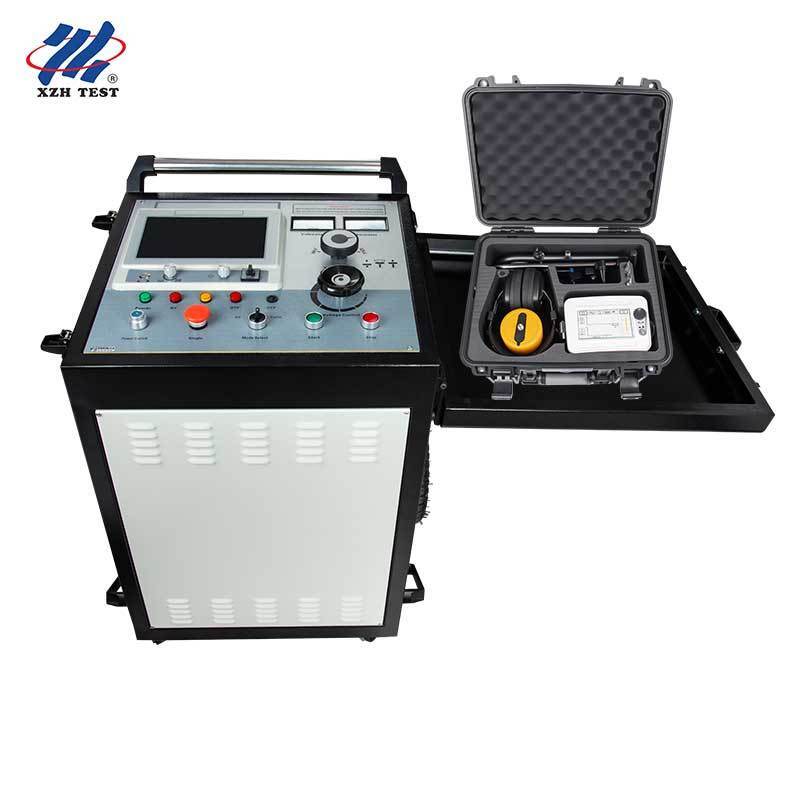

نظام تحديد مواقع أعطال الكابلات المحمول XZH TEST بجهد 35 كيلوفولت وما دون (طراز XHHV535-4TSB + XHDD503E) هو حل تشخيصي متكامل بالكامل مصمم لشبكات كابلات الطاقة التي تعمل بمستويات جهد تصل إلى 35 كيلوفولت. يجمع النظام بين محدد أعطال الكابلات TDR بتردد 400 ميجاهرتز ومحدد دقيق متقدم متزامن صوتيًا ومغناطيسيًا ومولد نبضات عالي الجهد بقدرة 2048 جول في منصة ميدانية منسقة. مصمم لفرق صيانة المرافق والمقاولين الكهربائيين وفرق الخدمة الصناعية، ويغطي سير عمل تحديد الأعطال بالكامل - بدءًا من اختبار العزل وتحديد الموقع المسبق وصولاً إلى التحديد الدقيق والتحقق بعد الإصلاح - مما يوفر دقة تحديد مسبق تبلغ 0.07 متر ودقة تحديد نهائي تصل إلى 0.1 متر عبر أطوال كابلات تبلغ 120 كيلومترًا وما بعدها.

تكوين النظام

اسم المنتج	الموديل	الكمية	القدرة الرئيسية
محدد أعطال الكابلات المسبق	مدمج في XHHV535-4TSB	1	وحدة تحكم بشاشة تعمل باللمس + TDR بتردد 400 ميجاهرتز، نطاق ≥120 كم، بطارية ليثيوم أيون مدمجة بسعة 10.4 أمبير/ساعة
مولد نبضات عالي الجهد	XHHV535-4TSB	1	3 مستويات جهد 0-32 كيلوفولت، طاقة اندفاع 2048 جول، اندفاع تلقائي/يدوي، ≤120 كجم
محدد أعطال الكابلات الدقيق	XHDD503E	1	تزامن صوتي مغناطيسي، دقة ≤0.1 متر، كسب 16 مستوى، مصنف IP

مكونات النظام

1. XHHV535-4TSB - محدد أعطال الكابلات المسبق + مولد نبضات عالي الجهد

وحدة تحكم TDR مدمجة ومصدر طاقة اندفاع 2048 جول

تدمج وحدة التحكم الأساسية محدد أعطال الكابلات TDR بتردد 400 ميجاهرتز مع مولد نبضات عالي الجهد مدمج بثلاث مستويات في حزمة محمولة واحدة. يتميز محدد الأعطال بواجهة شاشة تعمل باللمس، وتحكم مركزي بواسطة متحكم دقيق أحادي الشريحة، وبطارية ليثيوم مدمجة بسعة 10.4 أمبير/ساعة توفر 5 ساعات من التشغيل الميداني. يمنع نظام إمداد الطاقة المعزول المستقل التداخل أثناء تفريغ النبضات. يوفر مولد النبضات عالي الجهد المدمج من 0 إلى 2048 جول عبر ثلاثة مستويات جهد قابلة للتبديل (8 كيلوفولت / 16 كيلوفولت / 32 كيلوفولت) مع دورة اندفاع تلقائية مدتها 4 ثوانٍ وتجاوز يدوي. مناسب لأعطال المقاومة المنخفضة، والدوائر القصيرة، والدوائر المفتوحة، وتسرب المقاومة العالية، وأعطال الوميض على جميع أنواع الكابلات حتى 35 كيلوفولت.

تردد أخذ العينات:1 ميجاهرتز - 400 ميجاهرتز

نطاق القياس:≥120 كم (10 نطاقات قابلة للاختيار)

الحد الأدنى للدقة:0.07 متر | المنطقة العمياء:≤10 متر

جهد الاندفاع:0-8 كيلوفولت / 0-16 كيلوفولت / 0-32 كيلوفولت (3 مستويات)

طاقة التفريغ:2048 جول | قدرة الاندفاع:2 كيلوفولت أمبير

البطارية:10.4 أمبير/ساعة ليثيوم أيون، شحن ~2 ساعة، تشغيل 5 ساعات

الوزن:≤120 كجم | درجة الحرارة:-20 درجة مئوية - +50 درجة مئوية

2. XHDD503E - محدد أعطال الكابلات الدقيق

تزامن صوتي مغناطيسي - دقة ≤0.1 متر

محدد رقمي احترافي يستخدم التزامن الصوتي المغناطيسي لتحديد موقع الأعطال بدقة. عندما يطبق مولد الاندفاع عالي الجهد نبضات اندفاع، ينتج نقطة العطل موجات اهتزاز وموجات صوت وموجات كهرومغناطيسية عبر تفريغ الوميض. تلتقط المسبار المخصص هذه الإشارات، وتقوم الوحدة الرئيسية بمعالجتها وعرض فرق الوقت الصوتي المغناطيسي في الوقت الفعلي بذكاء. يتميز بأربعة أوضاع ترشيح قابلة للاختيار (تمرير شامل، تمرير منخفض، تمرير عالٍ، تمرير نطاق) وكسب خرج 16 مستوى (0-112 ديسيبل)، ويتكيف مع بيئات ميدانية متنوعة. يحدد المشغل موقع العطل الدقيق - ≤0.1 متر مباشرة فوق الكابل - من خلال توجيه مرئي وصوتي واضح.

دقة التموضع:≤0.1 متر | جهد الخطوة:≤0.5 متر | المسار:≤0.5 متر

أوضاع الترشيح:تمرير شامل (100-1600 هرتز)، تمرير منخفض (100-300 هرتز)، تمرير عالٍ (160-1600 هرتز)، تمرير نطاق (200-600 هرتز)

كسب الخرج:16 مستوى (0-112 ديسيبل) | المقاومة:350 أوم

تعديل القناة:8 مستويات لكل من الصوت والمغناطيس والجهد

البطارية:4 × 18650 ليثيوم، >8 ساعات استعداد

الأبعاد:428 طول × 350 عرض × 230 ارتفاع مم | الوزن:7 كجم

درجة الحرارة:-25 درجة مئوية - +65 درجة مئوية | الرطوبة:≤90%

مواصفات النظام الكاملة

المعلمة	المواصفات
موديل النظام	XHHV535-4TSB + XHDD503E
تردد أخذ عينات TDR	1 ميجاهرتز - 400 ميجاهرتز
نطاق تحديد الموقع المسبق	≥120 كم
دقة تحديد الموقع المسبق	0.07 متر (منطقة عمياء ≤10 متر)
خطأ القياس	≤±(0.5%×L+1 متر)
دقة التحديد الدقيق	≤0.1 متر
جهد الاندفاع	0-8 كيلوفولت / 0-16 كيلوفولت / 0-32 كيلوفولت (3 مستويات)
طاقة التفريغ	2,048 جول (4 ميكروفاراد/32 كيلوفولت، 16 ميكروفاراد/16 كيلوفولت، 64 ميكروفاراد/8 كيلوفولت)
جهد كابل الهدف	كابلات طاقة بجهد 35 كيلوفولت وما دون
العلامة التجارية	XZH TEST
الأصل	الصين
الشهادات	CE، ISO

سير عمل كامل لتحديد الأعطال

اختبار عزل الكابل وتوصيف العطلقم بإجراء قياس مقاومة العزل الأولي لتأكيد وجود العطل وتوصيف نوع العطل - مقاومة منخفضة، مقاومة عالية، دائرة قصر، دائرة مفتوحة، أو وميض.

تحديد موقع العطل المسبق (TDR XHHV535-4TSB)قم بتوصيل محدد الأعطال المسبق المدمج واختر طريقة الاختبار المثلى بناءً على خصائص العطل. استخدم نبضة الجهد المنخفض للأعطال ذات المقاومة المنخفضة/المفتوحة أو وميض الجهد العالي للأعطال ذات المقاومة العالية. يحدد التقاط الموجة التلقائي مسافة العطل في غضون ثوانٍ عبر نطاق ≥120 كم.

توليد نبضات الاندفاع (وحدة الجهد العالي XHHV535-4TSB)طبق نبضات اندفاع عالية الجهد بشكل دوري عند مستوى الجهد المحدد لإنشاء تفريغ وميض عند نقطة العطل. تضمن دورة الاندفاع التلقائية لمدة 4 ثوانٍ توليد إشارات صوتية وكهرومغناطيسية متسقة لمحدد الأعطال الدقيق.

تتبع المسار والتحديدتتبع مسار الكابل على سطح الأرض باستخدام اكتشاف الإشارة الكهرومغناطيسية، وحدد المسار لتوجيه مرحلة التحديد الدقيق. قم بقياس عمق الدفن عند نقاط الطريق الرئيسية لتخطيط الحفر.

تحديد دقيق (XHDD503E)امشِ على طول المسار المحدد للكابل باستخدام محدد الأعطال الصوتي المغناطيسي. راقب 4 شاشات فرق الوقت المتزامنة - النقطة التي يقترب فيها تأخير الوقت الصوتي المغناطيسي من الصفر تكون مباشرة فوق العطل، في حدود ≤0.1 متر.

إصلاح الكابل والتحقققم بالحفر بدقة عند النقطة المحددة، وأصلح الكابل، وتحقق من استعادة الخدمة باختبار عزل نهائي لتأكيد السلامة التشغيلية.

أسئلة متكررة

س1: ما هي أنواع الكابلات ومستويات الجهد التي يمكن لهذا النظام اختبارها؟

تم تصميم نظام XHHV535-4TSB لكابلات الطاقة المصنفة بجهد 35 كيلوفولت وما دون. يتعامل مع جميع أنواع العزل الشائعة بما في ذلك XLPE و PILC و EPR. يسمح جهد الاندفاع ثلاثي المستويات (8/16/32 كيلوفولت) للمشغلين بمطابقة طاقة النبضات مع فئة جهد الكابل - جهد أقل لكابلات التوزيع، أقصى خرج لمغذيات النقل بجهد 35 كيلوفولت - مما يمنع إجهاد العزل مع ضمان تكييف الأعطال بشكل موثوق.

س2: كيف يحقق XHDD503E دقة تحديد دقيق تبلغ ≤0.1 متر؟

يستخدم XHDD503E التزامن الصوتي المغناطيسي - عندما يتسبب مولد الاندفاع عالي الجهد في حدوث وميض عند نقطة العطل، تنتشر الموجات الصوتية (الاهتزاز/الصوت) والموجات الكهرومغناطيسية للخارج بسرعات مختلفة. تلتقط مستشعرات الأرض الخاصة بمحدد الأعطال الدقيق كلا الإشارتين في وقت واحد. تقوم الوحدة الرئيسية بمعالجة بيانات فرق الوقت وتعرض 4 قراءات في الوقت الفعلي. عندما يقترب المشغل مباشرة فوق العطل، يقترب فرق الوقت من الصفر. بالاقتران مع كسب 16 مستوى (0-112 ديسيبل) و 4 أوضاع ترشيح قابلة للاختيار، تحقق هذه الطريقة دقة تبلغ ≤0.1 متر حتى في البيئات الصاخبة.

س3: هل هذا النظام محمول حقًا للاستخدام الميداني؟

نعم. يزن الجهاز المدمج XHHV535-4TSB ≤120 كجم مع شكل مدمج، مما يجعله قابلاً للنقل بواسطة شاحنة خفيفة أو فان لفرق العمل الميدانية المتنقلة. يعمل محدد الأعطال المسبق على بطارية ليثيوم مدمجة بسعة 10.4 أمبير/ساعة (وقت تشغيل 5 ساعات)، لذلك يمكن بدء اختبار الكابلات فور الوصول دون الحاجة إلى طاقة الشبكة. يزن محدد الأعطال الدقيق XHDD503E 7 كجم فقط مع بطاريات ليثيوم 4 × 18650 (>8 ساعات استعداد)، مما يتيح أعمال المسح الأرضي الممتدة. يمكن إعداد النظام الكامل وتشغيله في غضون دقائق بواسطة فريق صغير.

س4: ما هو التدريب والدعم بعد البيع المقدم؟

توفر XZH TEST أدلة مستخدم شاملة باللغة الإنجليزية مع كل نظام. يمكن ترتيب التركيب الميداني وتدريب المشغلين عند الطلب. يتم تضمين الدعم الفني عن بعد عبر البريد الإلكتروني ومكالمات الفيديو والهاتف. فريق الهندسة لدينا متاح للمساعدة في التوجيه الخاص بالتطبيق، وتفسير الموجات، واستكشاف الأخطاء وإصلاحها لزيادة عائد الاستثمار الخاص بك إلى أقصى حد.

س5: ما هي شروط التسليم والتعبئة والشراء؟

وقت التسليم القياسي هو 5-8 أيام عمل بعد تأكيد الطلب. يتم تعبئة كل مكون من مكونات النظام في صناديق خشبية مقواة بدرجة تصدير مع توسيد داخلي من الفوم للشحن الدولي الآمن. الحد الأدنى لكمية الطلب هو مجموعة واحدة، مع شروط دفع T/T. تبلغ سعة التوريد السنوية 2000 مجموعة، مما يضمن التوفر للمشتريات الفردية وبرامج الشراء واسعة النطاق على حد سواء.

التعبئة والتسليم

العنصر	التفاصيل
التعبئة	صناديق خشبية مقواة مع توسيد داخلي من الفوم
وقت التسليم	5 - 8 أيام عمل
سعة التوريد	2000 مجموعة سنويًا
الحد الأدنى لكمية الطلب	1 مجموعة
شروط الدفع	T/T
