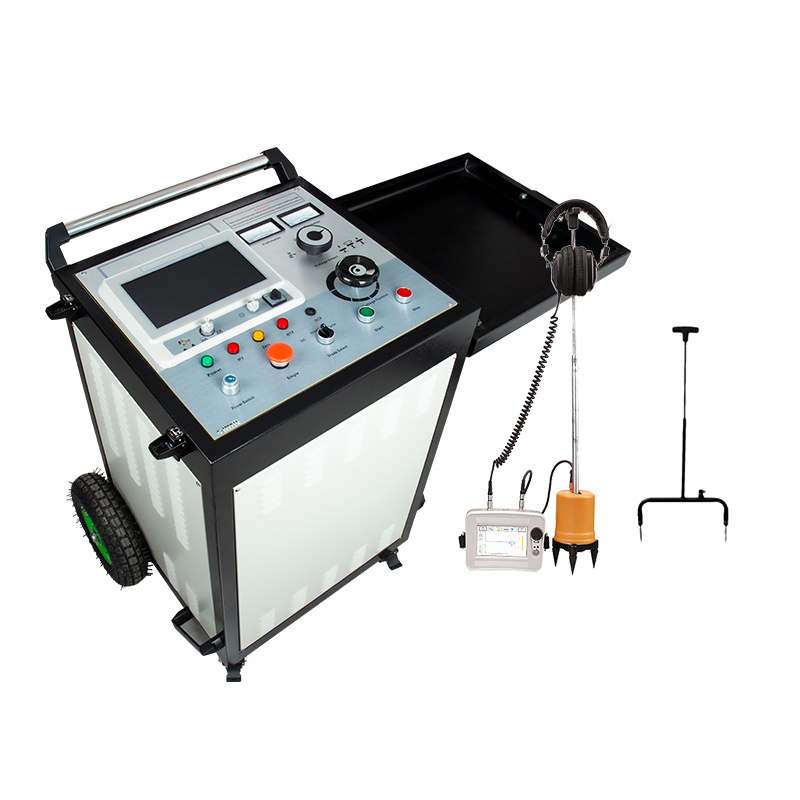

وحدة جاهزة للخارج محمولة مع أربع عجلات، IP43
سهلة جدا لاستخدام "التحول والنقر" واحدة
واجهة المقبض الدوار
طاقة الطرف الثاني048
اختبار / زيادة / ضربات جوول DC تصل إلى 32 كيلو فولت ، وتحرق تصل إلى 32 كيلو فولت الطاقة العاملة 2000VA طرق التحويل: ARC Multishot ، ICE و DECAY ،نبضات الجهد المنخفض دوائر سلامة مدمجة لمراقبة اتصال الأرض (F-Ohm) ومراقبة إمكانات اللمس (F-Voltage)
السمة
• شاشة لمسة TFT ملونة كاملة مقاس 10.1 بوصة
• النظام المدمج، آمن، مستقرة، عرض بسيط ووضع التشغيل؛
• مع وظيفة اختبار سرعة موجة الكابل وطول الكابل و مسافة الخطأ
• أخذ عينات مستمرة تلقائية بالكامل، التقاط شكل الموجة في جميع الأوقات، في الوقت المناسب ودقة.
• مع ضبط نطاق الاختبار التلقائي، وتحليل شكل الموجة التلقائي وعرض مسافة الاختبار.
• قائمة الصينية الكاملة، واللمس والرمز الزر وضعيتين للعمل، بسيطة وسريعة وموثوقة.
• مع طريقة نبضات الجهد المنخفض ، طريقة الفلاش اوفر عالية الجهد ، طريقة نبضات متعددة (8 مرات) تقنية الاختبار ، عرض شكل الموجة سلس وسهل القراءة.
• عند استخدام طريقة النبضات المتعددة ، يتم استخدامها مع مقبل النبضات لعرض 8 مجموعات من مقارنات أشكال موجات الجهد العالي والمنخفض ، وهو أمر مناسب لمسافة الاختبار التلقائي ،التحليل اليدوي وقياس المسافة.
• الجهاز لديه قدرات معالجة البيانات القوية، مما يسهل على المستخدمين إدارة وتخزين ملفات أشكال الموجات.
• لديها وظيفة تخزين أشكال الموجات الاختبارية الضخمة: يمكن تخزين أشكال الموجات التي تم اختبارها في الموقع بسهولة في الأداة بالترتيب المحدد في لوائح التسمية الصينية ،بحيث يمكن استدعائهم للملاحظة والتحليل في أي وقت؛ يمكن أن تخزن أكثر من 8000 سجلات شكل موجة النبض منخفضة الجهد و عالية الجهد ، وأكثر من 250 سجل شكل موجة نبض متعددة.يمكن استيراد ملفات شكل الموجة إلى برنامج الكمبيوتر للإدارة والتحليل باستخدام الاتصالات USB.
• سطوع عالي للغاية، سطوع ضوء خلفي LED يصل إلى 280 نيت، دقة 1024 * 600، سهلة التشغيل في ضوء الشمس المباشر.
• بطارية الليثيوم ذات السعة الكبيرة المدمجة، تدعم الشحن السريع، ويمكن اختبارها في بيئة بدون إمدادات الطاقة.
المعلمات التقنية
| الخصائص العامة | |
| نظام تحديد خطأ الكابل المحمول | |
| واجهة رسمية | واجهة رسومية، أكثر بديهية وسهلة التشغيل. |
| العملية | استدر وانقر على زر واحد على وحدة التحكم |
| إدارة البيانات | قاعدة بيانات عامة |
| مزامنة البيانات | الحافلة المتسلسلة العالمية |
| وحدة التحكم | |
| العرض | لوحة ألوان TFT ذات الجودة الصناعية مع إضاءة خلفية LED |
| مضاد للوهج | أن يكون |
| متعدد اللمسات | أن يكون |
| شاشة LCDالحجم | 10" |
| نسبة الجوانب | 16:9 |
| القرار | 1024x768 فول HD |
| السطوع | 450 cd/m2 |
| السلامة | |
| القدرة على التكيف | الامتثال للمواصفات المعتمدة للمواصفات المعتمدة للمواصفات المعتمدة للمواصفات المعتمدة للمواصفات |
| أجهزة التفريغ والأرض | 72kJ، مما يعادل الطاقة المخزنة في مكثف 10μF مشحون إلى شحن سريع 120kV DC: ثابت وقت التفريغ < 1 ثانية |
| حالة النظام | مراقبة وإشارة في الوقت الحقيقي |
| آمنة في جوهرها | أرضية على الفور عندما يكون هناك انقطاع الطاقة |
| قفل أمان F-U | مراقبة اتصالات الجهد التشغيلي (دوائر الجهد العالي) |
| F-Ohm القفل الآمن | مراقبة اتصال الأرض التشغيلي (دائرة الجهد العالي) |
| الميزات الأمنية | لوحة الأمامية: تشغيل / إيقاف، مفتاح زر القفل، وقف الطوارئ، ضوء مؤشر الضغط المتبقي، مفتاح الجهد العالي. وحدة التحكم: عقدة (موجة الركض) |
| أجهزة الأمان | مؤشر حالة التربة للنظام، جهاز حماية طاقة الدخول، مراقبة غرفة الجهد العالي من خلال اتصال الباب، جهاز أمان خارجي |
| مراقبة طاقة الدخول | حماية من الإفراط في الجهد، حماية من انخفاض في الجهد، جهاز التيار المتبقي (RCD) |
| تعريف الأسلاك | هناك لوحة تحويل داخل النظام |
وظيفة النظام
1.استخدام DC أو نبضات عالية الجهد لجعل نقطة خطأ الكابل تتوهج وتفريغ
2استخدام مبدأ انعكاس الموجة السائحة للقياس التقريبي لجميع أنواع أخطاء العزل الرئيسي للكابلات
3استخدام طريقة التزامن الصوتي والمغناطيسي للقياس الدقيق لجميع أنواع الكابلات العزل الرئيسي أخطاء
أنا، مولد التيار الكهربائي
| وضع الخروج | DC، واحد، دورة |
| الجهد الخارجي | 0-8كيلو فولت0-16كيلو فولت0-32 كيلو فولت |
| مكثف مدمج | 64UF،16UF،4UF |
| طاقة التفريغ | 2048J@ كل مستوى الجهد |
| قوة الاصطدام | 2000VA |
| معدل النبض | تأثير تلقائي لمدة حوالي6ثواني، تأثير يدوي لأي وقت تحكم |
| تحويل مستويات التوتر | الدليل |
| نوع ضبط الجهد | مستمرة |
| الإشارة | قياس الجهد الجانبي للجهد العالي، إشارة إلى الجهد الخارجي والتيار في الوقت الحقيقي |
| تبديل أنماط العمل | الدليل |
| المرفق | صندوق أخذ عينات متعدد النبضات المدمج |
| حماية آمنة | مع وظيفة الحماية من بدء الصفر ، آمنة وموثوقة |
| الإفراج | تصميم قياس عالية الجهد فريدة من نوعها، في حالة التوقف، فإنه سوف تفريغ تلقائيًا السعة الداخلية للجهاز |
| قوة العمل | التيار المتردد 220V±15%,50 هرتز±2 هرتز(60 هرتز) |
| معالجة الجهد المتردد | فولتاج الخروج قابل للتعديل ومدى الإشارة 0-32كيلو فولت، نطاق إشارة التيار الخارجي 0-20A |
| تيار الحرق | تكييف الخطأ (الحرق) مع التيار حتى 60 mA @ 32 kV ، 120 mA @ 16kV ، 240mA @ 8kV |
| السلامة | حماية من الإفراط في الجهد، الإفراط في التيار، الإفراط في الحرارة. التفريغ التلقائي بعد التشغيل |
| تصنيف الحماية | ليس أقل من IP54 |
| الأبعاد(ملم) | 534L × 444W × 805H مم |
| الوزن الإجمالي | ما لا يزيد عن 130 كجم |
| الثاني,تحديد عيب الكابل TDRII،تحديد عيب الكابل TDR | |
| طريقة الاختبار | نبضات الجهد المنخفض، تيار نبضات، نبضات نبضات، نبضات ARC متعددة |
| معدل أخذ العينات | 1MHz~400MHz |
| إنتاج النبض | أحادية القطب |
| نطاق النبض | 300 فولت |
| عرض النبض | 0.15μS/0.30μS/0.60μS/1.20μS/2.4μS/5.0μS/7.5μS/10μS |
| نطاق القياس | ≥120كم |
| نطاق القياس | 100m/300m/500m/1km/3km/5km/10km/25km/50km/100km |
| الحد الأدنى للدقة | 0.07م |
| خطأ القياس | ≤ ± ((0.5% × L + 1m) ،Lهو طول الكابل |
| زيادة الإشارة | 0... 100%،قابلة للتعديل |
| سرعة الانتشار | 10...999.9m/μs |
| عائق الإخراج | تطابق تلقائي |
| الزناد | أوتوماتيكية مستمرة |
| تحليل النتائج | قياس مسافة الخطأ تلقائيًا |
| ظروف العمل | درجة الحرارة -25 درجة مئوية ~ + 65 درجة مئوية ، الرطوبة النسبية 85% ، الضغط الجوي 750 ± 30mmHg |
| III.مؤشر خطأ الكابلات المزامنة الصوتية والمغناطيسية | |
| وضع الموقع | الوضع القياسي، الوضع المعزز، وضع الحد من الضوضاء، الوضع المخصص (ms، شكل الموجة) |
| طريقة تحديد الموقع | طريقة الفارق الزمني الذكية، طريقة الجهد الدوري، طريقة الفحص الكهرومغناطيسي، طريقة القياس الصوتي |
| دقة الموقع | نقطة ثابتة: 0.1m، مسار: 0.1m، خطوة الجهد: 0.1m |
| العرض | TFT فائقة الوضوح 5 بوصات، 800 × 480 لون حقيقي |
| اللغة | اللغة الرسومية أكثر حدسيّة |
| المكاسب | 120dB، ضبط تلقائي بالكامل، ويمكن أيضا أن يتم ضبطها يدويا |
| نطاق التردد | 100~1600 هرتز |
| النطاق الديناميكي | 0~112dB ((16 عجلة) |
| الزناد المتزامن | محرك تشغيل متزامن صوتي آلي بالكامل؛ محرك تشغيل متزامن آلي بالكامل بمجال مغناطيسي |
| نطاق الكشف | 0.00~99.99ms،75mV~75V |
| المسبار | مسبار ذكي معدني رقمي بالكامل |
| سماعات الرأس | 350Ω تقنية تقليل الضوضاء القوية ومكافحة التداخل |
| قوة العمل | 4*18650 بطارية الليثيوم القياسية |
| ساعات العمل | أكثر من 8 ساعات |
| درجة حرارة البيئة | -25~65 درجة مئوية؛ الرطوبة النسبية: ≤90% |
| الوزن | المضيف 0.6kg؛المستشعر 1.4kg |
| الدرجة المقاومة للماء | IP65 |
V كابلات الاختبار
| (ملاحظة: بسبب وجود 35يتم تصنيع كابلات عالية الجهد خاصة عالية الجهد ويجب أن تبقى بعيدا عن الموقع أثناء التشغيل.) | |
| كابل الخروج عالي الجهد | السلك الأساسي 2.5mm2 الأحمر، تحمل الجهد 50kV DC، مع طبقة الدرع، قطر خارجي 14mm، الطوليمكن تخصيصها وفقا للعميل'الاحتياجات، بما في ذلك تركيب لفة كبيرة.الطول القياسي للكابل الخارجي للاتصال هو 5 أمتار. |
| كابل الأرض | الأرضية 3 أعمدة - النواة الرئيسية 16mm2 لون شفاف، فرع 2.5mm2، الطوليمكن تخصيصها وفقا للعميل'الاحتياجات,أنابما في ذلك تركيب طرقة صغيرة.الطول القياسي للكابل الأرضي هو 5 أمتار |
أساليب إعادة التوزيع ARC Multishot:طريقة انعكاس القوس تتداخل وتقارن بين مسار مرجعية منخفضة الجهد و مسار خطأ عالية الجهد التي تم التقاطها عن طريق تفريغ المكثف من خلال مرشح استحواضي (نوع الملف).
يتم عرض 8 قياسات مقارنة لكل لقطة ARM (ميزة MultiShot) ، ويتم تقييم النتائج تلقائيًا.تقيس طريقة التيار الاندفاعي أو النبض الاندفاعي المكون الحالي للموجة المسيرة، هذه التقنية مناسبة للكابلات الطويلة وكابلات PILC.
DECAY: بعد إشعال الخطأ عن طريق مصدر HV DC ، تقيس طريقة DECAY عنصر الجهد في موجة السفر. هذه التقنية مناسبة لكابلات طويلة للغاية ،كابلات نقل الترددات الهوائية والخلل ذات الجهد الكهربائي العالي للغاية.
IFL: تحديد العيوب المتقطعة؛ للعثور على العيوب المتقطعة مع الخصائص المتغيرة مؤقتًا مثلما يحدث في كثير من الأحيان في أنظمة إضاءة الشوارع.
