XHGX501C1

يحقق كاشف خطوط الأنابيب المتكامل عالي الأداء إمكانية تتبع خطوط الأنابيب وتحديد الكابلات وموقع الأخطاء من خلال قياس العمق الدقيق. مجهزة بجهاز إرسال وجهاز استقبال ومشابك تيار وأسلاك اختبار وإطار A اختياري، فهي تعتمد تقنية مضادة للتداخل متعددة الترشيح للكشف بدون خنادق عن الأنابيب والكابلات المعدنية تحت الأرض. مثالية لفحص خطوط الأنابيب، والصيانة، والبناء البلدي وهندسة الطاقة، فهي معدات لا غنى عنها لفرق صيانة خطوط الأنابيب.

ميزات المنتج

• تم تجهيز الجهاز بترددات كشف نشطة متعددة ويدمج أربعة أنواع من أوضاع إخراج الإشارة، مما يمكنه من التكيف مع سيناريوهات التفتيش المختلفة في الموقع.
• مزود بأوضاع تصور متعددة، وهو يدعم حساب عمق الدفن ثنائي الطريقة، ويوفر أقصى عمق كشف يصل إلى 20 مترًا، ويميز بشكل فعال تداخل الإشارة من خطوط الأنابيب المتوازية.
• مجهزة بملف Rogowski المرن ذو القطر الكبير، فهي تسمح بالتخزين المسبق للدفعة المكونة من عشرين مجموعة من معلمات معايرة الكابل وتستخدم طريقة التحقق المزدوج لتحديد الكابل المستهدف، وبالتالي تخفيف مخاطر السلامة.
• عند إقرانه مع الإطار A الاختياري، فإنه يستخدم طريقة الجهد المتدرج لتحديد أنواع مختلفة من أخطاء تأريض خطوط الأنابيب تحت الأرض بدقة.
• باستخدام أخذ العينات الرقمية ضيقة النطاق وبنية التصفية الرقمية متعددة المراحل، فإنه يمنع بشكل فعال تردد الطاقة والتداخل الكهرومغناطيسي التوافقي، مما يضمن أداء كشف مستقر حتى في البيئات المعقدة.
• تأتي الوحدة مجهزة بمجموعة كاملة من ملحقات الفحص القياسية، وتدعم العمليات بدون خنادق، وتغطي مجموعة كاملة من عمليات مسح وصيانة شبكة خطوط الأنابيب.
• تدعم وحدة النقل خرج طاقة بقدرة 15 وات مع تسعة مستويات قابلة للتعديل وإخراج أقصى يبلغ 300 فولت في وضع الاتصال المباشر، وتتميز بمطابقة المعاوقة التلقائية بالكامل بالإضافة إلى الحماية من الحمل الزائد والدائرة القصيرة.
• يتميز بكشف تداخل تردد الاجتياح المدمج؛ يدعم التبديل بين الصينية والإنجليزية، بالإضافة إلى سطوع الشاشة القابل للتخصيص ومدة الاستعداد؛ سهل الصيانة ويتميز بواجهة سهلة الاستخدام.

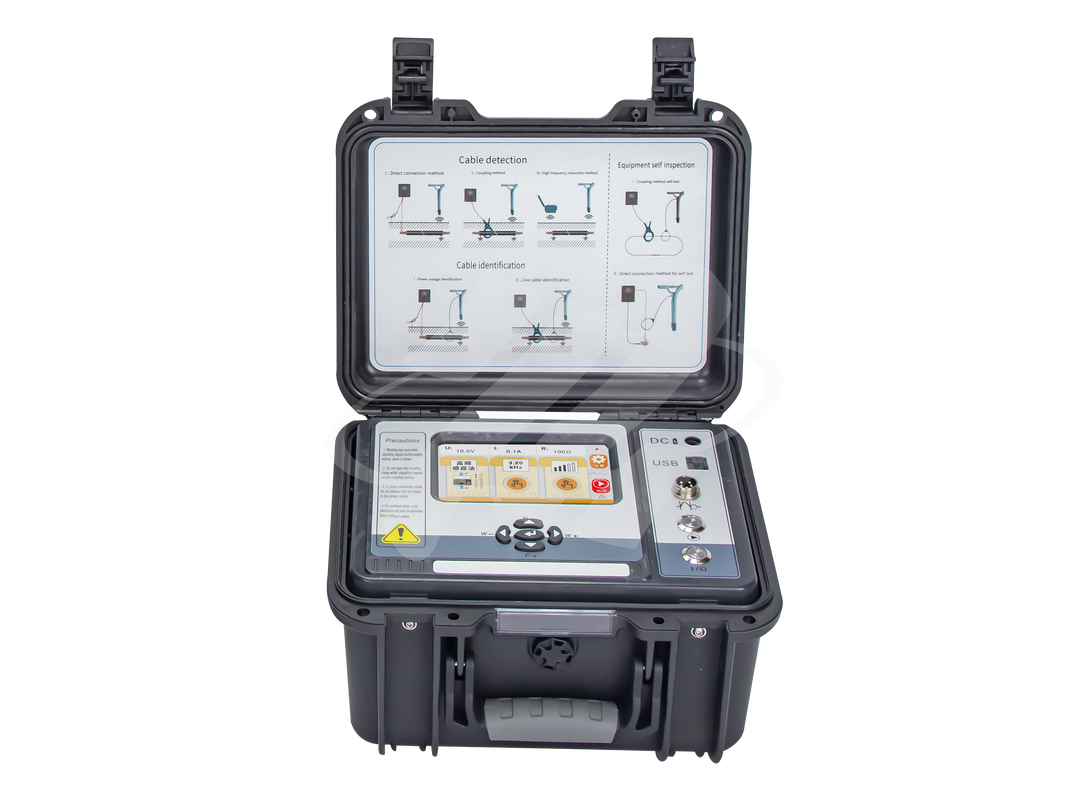

هيكل المنتج

                 1، منفذ شحن تيار مستمر لجهاز الإرسال7، واستقبال USB ومنفذ الشحن

2، منفذ USB الارسال8 ، منفذ إخراج إشارة الاستقبال

3، منفذ إخراج الارسال9، وشاشة LCD المتلقي

4، زر بدء اختبار الارسال10، أزرار الاستقبال

5، الارسال مفتاح الطاقة               11، مقبض الاستقبال

6، أزرار الارسال                12، المتكلم المتلقي
