| مكان المنشأ: | شيان، شنشي، الصين |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | CE |
| رقم الموديل: | XHLJ504 |
XHLJ504تعقب طريق الكابلات ((محدد أنابيب الكابلات)يتكون من مولد إشارة مسار عالية الطاقة ((مرسل) ومستقبل مطلوب للكشف عن مسارات الكابلات المدفونة.
المبدأ الأساسي لمقياس مسار الكابل هو استخدام مولد إشارة المسار (أي مضيف إشارة مقياس المسار) لإدخال إشارة نبض المسار في الكابل قيد الاختبار ،مما يولد موجات كهرومغناطيسية، ومن ثم تلقيها باستخدام مسبار ، ويقوم المستقبل بتضخيم الإشارة المستلمة. بعد المعالجة ، يتم إرسال الناتج إلى سماعة الأذن ومقاييس المؤشر.
هذا جهاز تعقب مسار الكابل يحكم على مسار الكابل المدفون وعمق الكابل وفقًا للقمم الصوتية، ووديان الصوت ودرجة الانحراف لمقياس المؤشر في سماعة الأذن.
متعدد الوظائف
يتم استخدام جهاز استقبال مسار الكابلات في اتصال مع المسبارات والكابوتات ، وما إلى ذلك ، ويمكن استخدامه كمؤشر خطأ الكابل.
المكونات الرئيسية

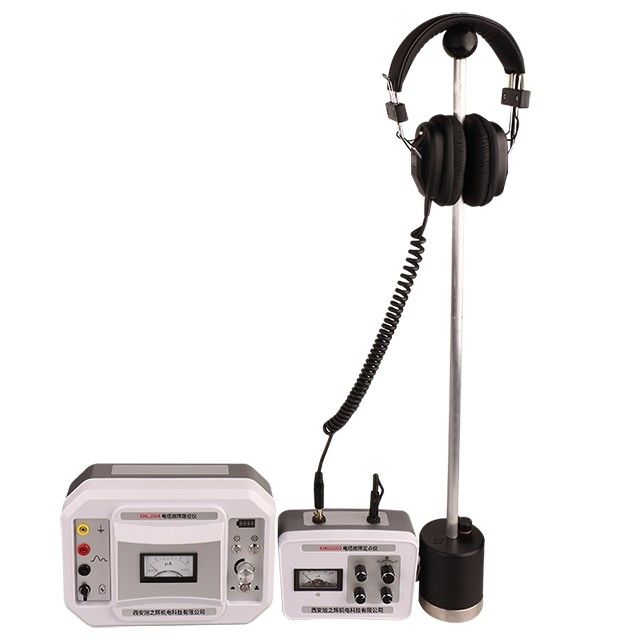

يتكون هذا جهاز تحديد مكان أنابيب الكابل بشكل رئيسي من جهاز إرسال ومستقبل، ويتم عرض الجزئين كما هو موضح أدناه.
المعلمات التقنية

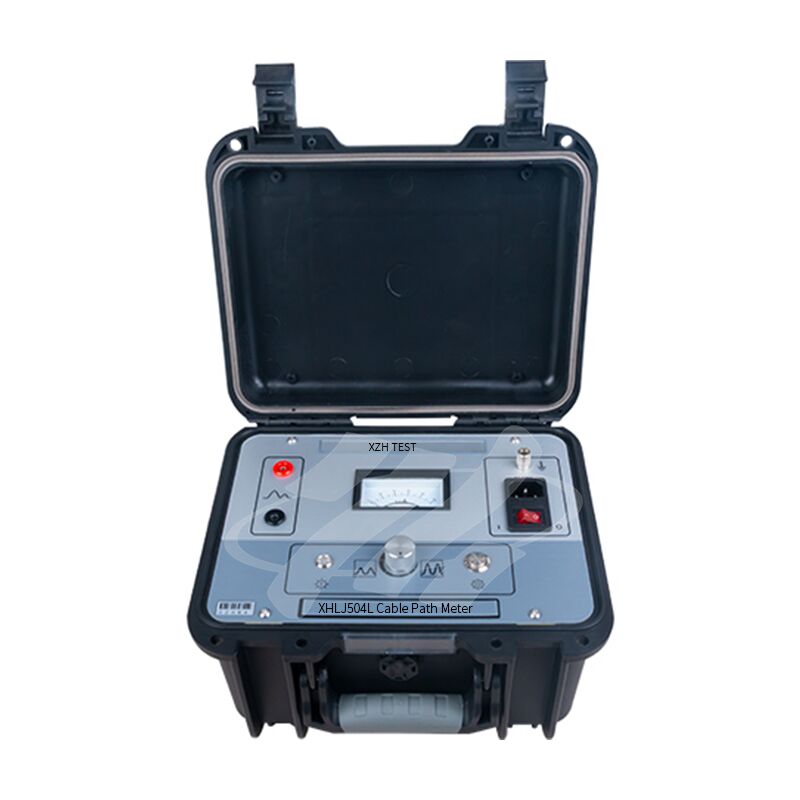

جهاز إرسال
| إشارة الخروج | 15kHz متقطعة |
| الطاقة الخارجة | 100 واط |
| تيار الخروج | 0 2A |
| قوة العمل | 220 فولت (1±10%) 50 هرتز (1±5%) ؛ |
المستقبل
| التكبير | 500,000 مرة |
| دقة الكشف | ± 0.2m |
| عائق الخروج | 350Ω |
| إمدادات الطاقة للعمل | بطاريتين 9 فولت قياسيين |
| التيار الهادئ | < 10mA |
خصائص المنتج
1باستخدام مبدأ الحث الكهرومغناطيسي التقليدي، القدرة القوية على مكافحة التداخل.
2مع وظائف الحماية من التيار الزائد والدائرة القصيرة، فهي آمنة وموثوقة.
3. إنتاج الطاقة العالية، لا يقتصر على طول الكابل، ويمكن أن يجد الدائرة المفتوحة أيضاً مساراً.
4الخروج قابلة للتعديل دون خطوة، مناسبة لمختلف مواقع الاختبار، مع القدرة على التكيف القوية.
5تضخيم قوي جداً، عمق الكشف أكبر من 10 أمتار
6تصميم استهلاك طاقة منخفض للغاية، التيار الهادئ أقل من 10mA.
7تصميم العداد التناظري، قوة الإشارة والاتجاه واضحة في لمحة.
8يمكن تعديل مستوى الصفر بشكل تعسفي، وهو مناسب لكل أنواع المشاهد القوية والضعيفة.
في الموقعاختبار مسار الكابلاتمخطط الإشارة
الرسم البياني العام للكشف عن طريق السلك
مخطط الأسلاك للكشف عن طريق الكابل ذو الطول الفائق أو الكسر
مخطط سلكي خاص للكشف عن المسار
اختبار عمق الكابل المدفون
عندما تحكم على عمق الكابل المدفون، يمكنك وضع المسبار بزاوية 45 درجة مع الأرض على موقع الكابل الذي تم قياسه،"تحرك إلى الخارج" عموديا على المسارابحث عن أقل نقطة صوتية في منتصف المسبار، ثم المسافة التي يتحرك بها المسبار هي عمق الكابل المدفون.الرجاء الرجوع إلى الرسم البياني لوضع المسبار في الشكل التالي.
مخطط مخطط لوضع المسبار

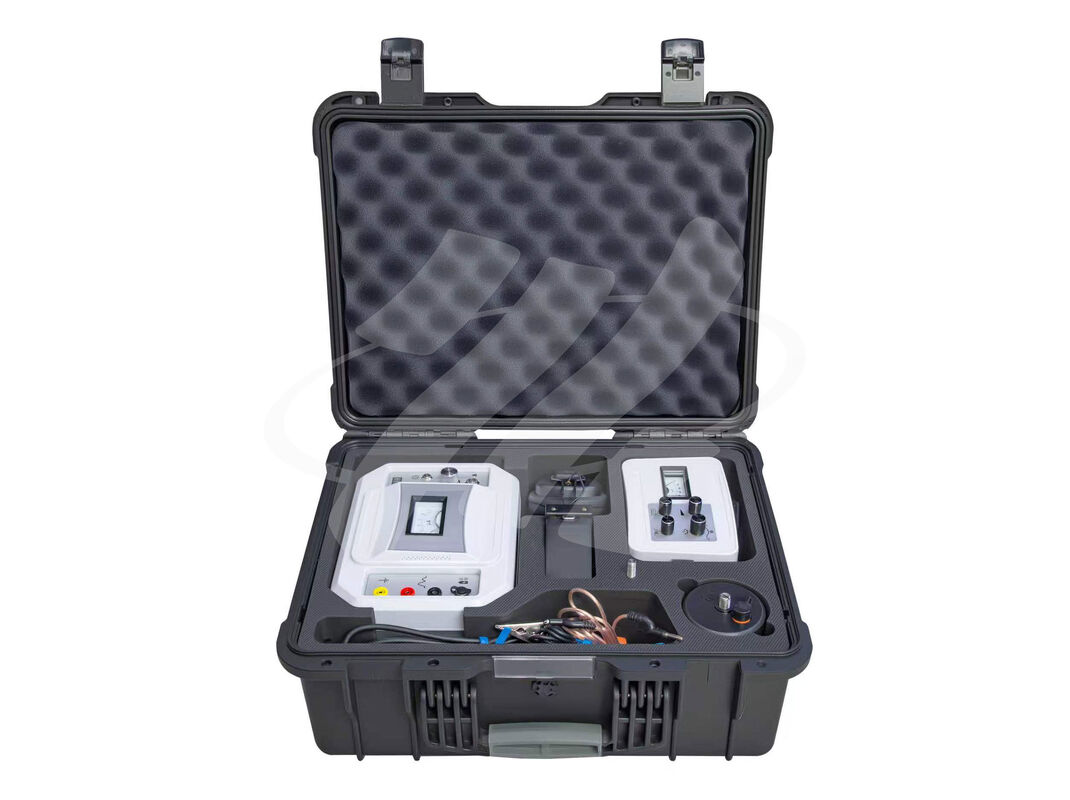

قائمة التعبئة
فيديو
