| مكان المنشأ: | شيان ، شنشي ، الصين |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | CE, ISO |
| رقم الموديل: | XHGX507C1 |

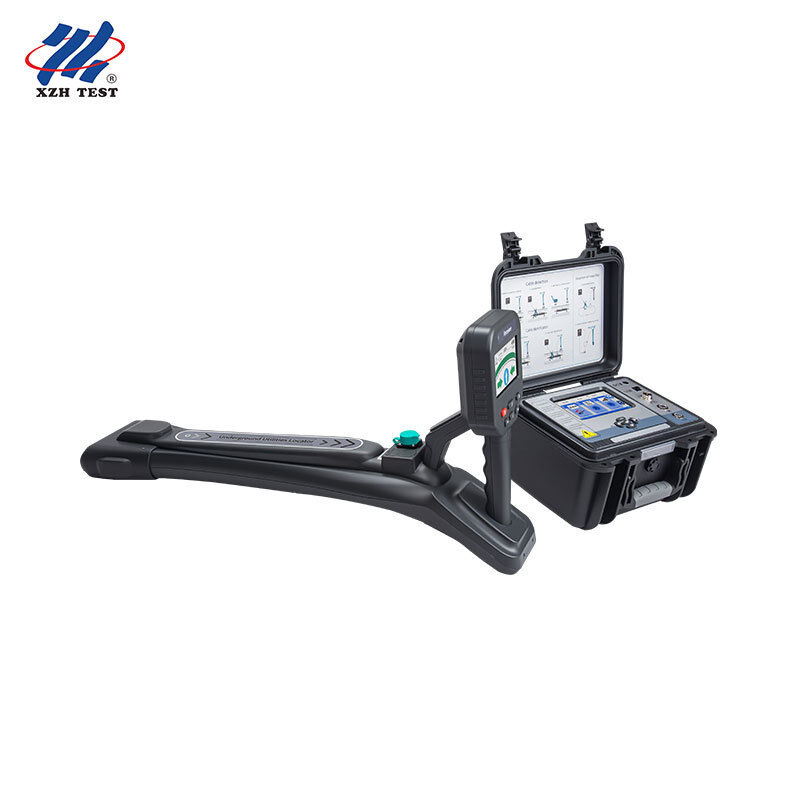

جهاز تحديد مواقع الكابلات والأنفاق تحت الأرض XHGX507C1 هو نظام مسح شامل للمرافق العامة، مناسب لأعمال المسح في البلديات ومواقع البناء: يمكنه تتبع الكابلات الكهربائية المدفونة، وكابلات الاتصالات، والأنابيب المعدنية، وأنابيب الغاز، والأنابيب الموجهة، وعرض مساراتها وتوفير توجيه اتجاهي، وقياس العمق والتيار المدفونين في الوقت الفعلي (0-20 مترًا)، وتحديد الكابلات الفردية من بين أكثر من 20 كابلًا في نفق مشترك - وبالتالي، يعرف عمال الحفر بالضبط ما هو تحت الأرض قبل وصول آلات الحفر.
يعد لمس المرافق العامة غير المعروفة أثناء الحفر أحد أكثر الحوادث إزعاجًا وخطورة في مواقع البناء. يوصى ببرنامج مسح كامل قبل الحفر بواسطة XHGX507C1 لحماية سلامة المرافق العامة: المسح السلبي لا يتطلب أي جهاز إرسال للعثور على مسارات الكابلات الحاملة للتيار، ويمكن لمنطقة المسح في وضع الاستشعار عرض الأنابيب المعدنية غير المكشوفة، ويمكن تتبعها والتحقق من عمق كل مسار محدد قبل الحفر. يضمن مسار التوجيه على مستوى الأرض أن يتمكن حتى العمال الذين ليس لديهم خبرة في تشغيل أجهزة تحديد المواقع من التتبع بدقة.
| النطاق | المواصفات |
|---|---|
| الموديل | XHGX507C1 |
| الوظيفة | تتبع مسار الكابل/الأنفاق (مع عرض اتجاهي)، قياس العمق والتيار في الوقت الفعلي، تحديد الكابل، اكتشاف أعطال التأريض من النوع A (اختياري) |
| نطاق الكشف | اتصال مباشر: 0-20 كيلومترًا؛ وضع الاقتران: 0-10 كيلومترات؛ وضع الاستشعار: مناسب للكابلات المدفونة بعمق أقل من 2 متر. |
| قياس العمق | عرض في الوقت الفعلي 0-20 مترًا؛ دقة تحديد خط المركز ±5% (عمق مدفون 0-3 مترًا)، -10% (عمق مدفون 3-20 مترًا) |
| طاقة خرج جهاز الإرسال | أقصى طاقة 15 واط، قابلة للتعديل 9 مستويات، مطابقة تلقائية للمقاومة في الوقت الفعلي |
| جهد خرج جهاز الإرسال | أقصى جهد 300 فولت (خرج مباشر) |
| ترددات الخرج | 11 ترددًا رئيسيًا نشطًا: 640 هرتز، 1.28 كيلو هرتز، 2.56 كيلو هرتز، 3.20 كيلو هرتز، 4.09 كيلو هرتز، 8.19 كيلو هرتز، 10.2 كيلو هرتز، 32.7 كيلو هرتز، 65.6 كيلو هرتز، 81.9 كيلو هرتز، 197 كيلو هرتز؛ ترددات سلبية إضافية للمستقبل 50 هرتز/60 هرتز/250 هرتز |
| وضع الخرج | اتصال مباشر/اقتران/استشعار - يتم التعرف تلقائيًا على الملحقات المتصلة |
| تحديد الكابل | ما يصل إلى 20 كابلًا مُعايرًا مسبقًا (L1-L20)، مع مشابك مرنة؛ معيار المؤهل: تيار ≥0.3 مللي أمبير، وضمن نطاق 75%-135% من القيمة المعايرة، ومطابقة اتجاه التيار |
| تحديد موقع العطل (اختياري) | يستخدم طريقة اختبار الجهد النبضي من النوع A بتردد 640 هرتز - 3.20 كيلو هرتز للكشف عن تلف العزل، وتحديد موقع عطل تأريض الكابلات منخفضة الجهد وحماية الكابلات عالية الجهد |
| شاشة عرض/بطارية المستقبل | شاشة كريستال سائل تعمل باللمس بالسعة مقاس 4.3 بوصة، مرئية تحت ضوء الشمس؛ بطارية ليثيوم أيون قابلة لإعادة الشحن 8.4 فولت 5200 مللي أمبير في الساعة |
| شاشة عرض/بطارية جهاز الإرسال | شاشة كريستال سائل تعمل باللمس بالسعة مقاس 5 بوصات؛ بطارية ليثيوم أيون فوسفات قابلة لإعادة الشحن 11.1 فولت |
| الملحقات | قطر مشبك الاقتران لجهاز الإرسال Φ125 مم؛ قطر مشبك التحديد المرن Φ200 مم (يمكن تخصيص أقطار أكبر) |
| الشحن | يستغرق شحن جهاز الإرسال بالكامل (حالة إيقاف التشغيل) حوالي 5-6 ساعات؛ يستغرق شحن المستقبل بالكامل حوالي 3-4 ساعات؛ يمكن إجراء 300-500 دورة شحن. |
| بيئة العمل | درجة حرارة العمل: -10 درجة مئوية إلى +40 درجة مئوية، الرطوبة النسبية أقل من 80%؛ درجة حرارة التخزين: -10 درجة مئوية إلى +50 درجة مئوية، الرطوبة النسبية ≤95% (بدون تكثف) |
| السلامة/التوافق الكهرومغناطيسي | IEC61010-1 (CAT III 600V / CAT III 300V)، IEC61010-031، IEC61326، مستوى التلوث 2 |
| خطوات | الإجراءات الموصى بها |
|---|---|
| 1. المسح السلبي | في وضعي التردد الصناعي (50/60/250 هرتز) والتردد اللاسلكي، قم بمسح شبكي لمنطقة العمل لاكتشاف الكابلات الحاملة للتيار دون الحاجة إلى جهاز إرسال. |
| 2. مسح الاستشعار | يمسك عاملان جهاز الإرسال والمستقبل على بعد حوالي 20 مترًا، ويمسحان المنطقة بالتوازي لاكتشاف الأنابيب المعدنية غير المكشوفة؛ كرر هذه العملية في الاتجاه المعاكس. |
| 3. وضع علامات على المسارات المشتبه بها | استخدم علامات الطلاء لوضع علامات على كل قمة استجابة على السطح؛ يجب إعادة فحص خطوط الإشارة القوية عند كسب عالٍ للعثور على المرافق العامة المجاورة ذات الإشارة الأضعف. |
| 4. تتبع وقياس العمق | استخدم المستقبل لتتبع كل مسار مُعلم، وتسجيل العمق (0-20 مترًا) والسرعة؛ استخدم طريقة منحدر 45 درجة أو طريقة عرض 80% للتحقق من عمق الحدود. |
| 5. تحديد الكابل المستهدف | عندما تشترك عدة كابلات في نفس النفق أو المجرى، يمكن استخدام مشابك معايرة مرنة لتحديد الموقع الدقيق للكابل المستهدف من بين ما يصل إلى 20 كابلًا مُعايرًا. |
| 6. التحقق المتقاطع | نظرًا لأن كل طريقة لها قيودها، قبل الحفر، يجب إجراء فحوصات متكررة باستخدام طرق أو ترددات مختلفة لتقليل مخاطر إغفال المرافق العامة إلى أقصى حد. |
للحصول على عرض أسعار أو استشارات فنية حول جهاز تحديد مواقع الكابلات والأنفاق تحت الأرض XHGX507C1، يرجى الاتصال بفريق المبيعات لدينا.
