اختبار تحديد موقع الكابلات الكهربائية المحمولة وأنابيب المعادن

Name: اختبار تحديد موقع الكابلات الكهربائية المحمولة وأنابيب المعادن
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: إكس إتش جي إكس 507 إكس
Price: 1,662.00 USD
Availability: InStock

تفاصيل المنتج:

مكان المنشأ:	شيان، شنشي، الصين
اسم العلامة التجارية:	XZH TEST
إصدار الشهادات:	CE, ISO
رقم الموديل:	إكس إتش جي إكس 507 إكس

معلومات مفصلة

مكان المنشأ:

شيان، شنشي، الصين

اسم العلامة التجارية:

XZH TEST

إصدار الشهادات:

CE, ISO

رقم الموديل:

إكس إتش جي إكس 507 إكس

التطبيق:

موقع الكابلات والأنابيب تحت الأرض

مخصصة:

خدمة صانعي القطع الاصلية

حزمة النقل:

صندوق خشبي مملوء بالرغوة

الضمان:

12 شهراً

وضع عمل جهاز الإرسال:

اتصال مباشر، اقتران، حثي

عرض:

رقمية

تردد خرج المرسل:

577 هرتز، 815 هرتز، 8 كيلو هرتز، 33 كيلو هرتز، 65 كيلو هرتز، 82 كيلو هرتز، 133 كيلو هرتز، SS منخفض،

تردد المستقبل:

50 هرتز، 60 هرتز، LF، SSLOW، SSHIGH، 577 هرتز، 8 كيلو هرتز، 33 كيلو هرتز، 82 كيلو هرتز، 133 كيلو هرت

Trading Information

الحد الأدنى لكمية:

1 وحدة

تفاصيل التغليف:

غلاف خشبي

وقت التسليم:

5-8 أيام عمل

شروط الدفع:

T/T

وصف المنتج

هذا جهاز تحديد مكان أنابيب الكابل XHGX507X يستخدم إشارة المجال الكهرومغناطيسي من الكابل تحت الأرض لتحديد موقع الكابل ويعطي عمق وقراءات التيار،من أجل تحقيق وظيفة الكشف عن الكابل.
جهاز الإرسال والإستقبال لهذا الجهاز يتوافق مع الجزء 15 من قواعد FCC الأمريكية، هذا المعدات تتوافق مع الأحكام ذات الصلة من التوجيه الأوروبي 1999/5/EC.
الخصائص:

هذا الجهاز يمكن استخدامه للبحث عن طريق الكابلات ، والطاقة غير فعالة وتحديد الكابلات الحية

يدعم وظائف إشارة الاتجاه والمرحلة الحالية، ويحتوي على تقنية فريدة يمكنها عرض الاتجاه والمرحلة الحالية لإشارة التتبع،تحسين دقة مسار البحث بفعالية.

في نفس الوقت، يمكنه أيضاً اكتشاف عمق الكابل المدفون.

جهاز إرسال مع خيارات تردد متعددة، 577HZ، 815HZ، 8KHZ، 33KHZ، 65KHZ، 82KHZ، 133KHZ، SS LOW، SS HIGH، وضع تردد متعدد.

وظيفة مع عداد الأوهم لاختبار قيمة المقاومة الخارجية المستمرة الحالية.

عرض رقمي لقوة الإشارة

الأسهم اليسرى واليمنى تشير إلى موقع خط الأنابيب

تواتر العمل

عرض رسمي لقوة الإشارة

وضع العمل

طاقة البطارية

البوصلة تشير إلى اتجاه خط الأنابيب

عرض عمق خط الأنابيب والتيار في الوقت الحقيقي

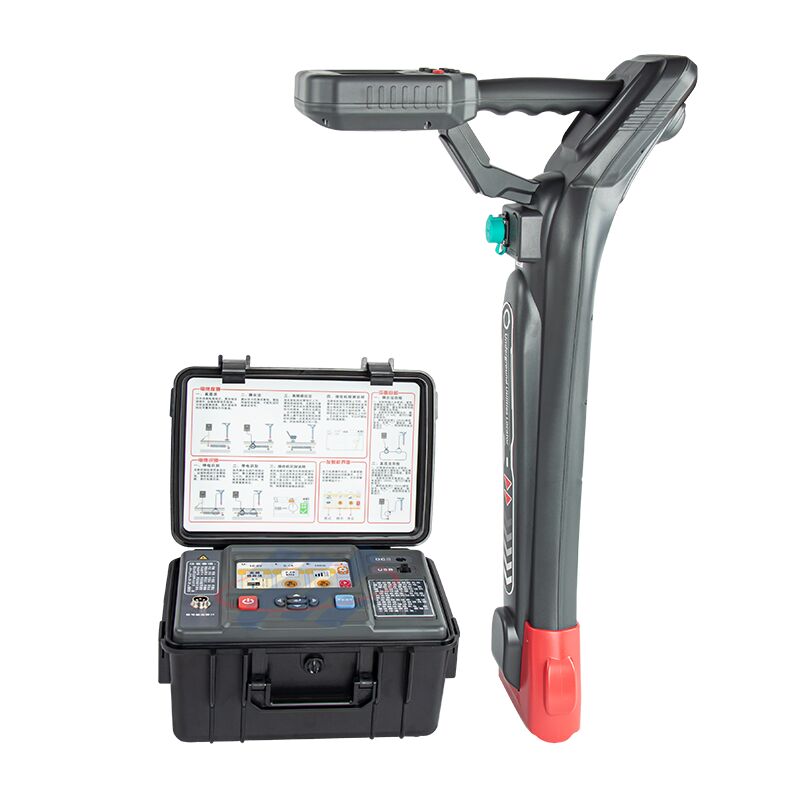

مقدمة موجزة إلى جهاز الإرسال

اختبار تحديد موقع الكابلات الكهربائية المحمولة وأنابيب المعادن 3

لوحة أدوات جهاز الإرسال وإدخال الوظيفة
جهاز الإرسال هو مصدر إشارة يمكنه إرسال طاقة كافية، وهو أحد نواة هذه المجموعة من الأدوات. لديه وظائف كاملة، ذكاء عالية وبسيطة التشغيل.
مقدمة اللجنة
ملاحظة: انظر الصورة أعلاه
1مفتاح 2 منفذ الخروج 3 منطقة العرض LCD 4 مفتاح التردد المركب 5 ضبط الطاقة
المفتاح المركب
6المفتاح المركب 7 منفذ الشحن
إدخال الوظيفة
1مفتاح التبديل: هذا المفتاح هو مفتاح قفل الذاتي، اضغط عليه لتشغيل الطاقة، جهاز الإرسال في حالة عمل، يظهر لقطع إمدادات الطاقة، جهاز الإرسال في حالة إيقاف.
2. منفذ الإخراج: هذا الميناء هو منفذ طيران مخصص متعدد النواة ؛ يستخدم لتغيير وضع الإخراج للإشارة. الاتصال بخط الاتصال المباشر هو وضع الاتصال المباشر.إدخال وصلة مشبك العقدة هو وضع التوصيل؛ عدم توصيل الخط هو وضع الحث.
3منطقة عرض الكريستال السائل: عرض المعلومات الأساسية المطلوبة.
4مفتاح التردد: يعد هذا المفتاح مفتاحًا ناعمًا؛ ويمكن تغيير تردد إشارة الإخراج في كل مرة يتم الضغط عليها؛ التشغيل الأولي هو 577 هرتز. في البداية 8 كيلو هرتز في وضع الاستشعار.في واجهة قائمة تعيين التردد، اضغط على هذا المفتاح لتحديد أو إلغاء التردد الذي تغطيه شريط الضوء؛ في إعداد وضع التردد المتعدد، اضغط على هذا المفتاح لاختيار استبدال قناة تردد الإخراج.
5مفتاح التشغيل: هذا المفتاح هو مفتاح ناعم؛ يمكن تغيير الطاقة الخارجة مرة واحدة في كل مرة يتم الضغط عليها ، ويمكن اختيارها من الدرجة المنخفضة والدرجة المتوسطة والدرجة العالية والدرجة الكاملة.اطلع على قائمة الترددفي إعداد الوضع متعدد الترددات، اضغط على هذا المفتاح لتحديد تردد الخروج.
6. مفتاح القائمة: هذا المفتاح هو مفتاح ناعم؛ اضغط على هذا المفتاح للدخول إلى قائمة إعداد التردد، وضع قياس المقاومة، وإعداد وضع التردد المتعدد.
7منفذ الشحن: هذا المنفذ هو موقف شحن Φ2.1؛ يستخدم لربط شاحن خاص لشحن البطارية.
محتوى عرض واجهة جهاز الإرسال

التكرار	عرض تردد الخروج الحالي
القوة	عرض الطاقة الخارجة الحالية، فإنه يمكن أن تعرض منخفضة الدرجة، وسط الدرجة، من الدرجة العالية والدرجة الكاملة على التوالي
الوضع	يعرض وضع العمل الحالي؛ الاتصال المباشر، والربط، والحث يمكن يتم عرضها بشكل منفصل.
التيار الحالي	عرض قيمة التيار الحالي للحلقة؛ العرض الفعلي هو 0-999 mA. المعادلة: تعرض قيمة معادلة الحلقة الحالية؛ العرض الفعلي هو 00001-20000 أوم
القوة	يشير إلى طاقة البطارية الحالية، وهو يمثل رمز البطارية، كل الأسود هو كامل الطاقة، واليسار هو عرض نسبة الطاقة الحالية.
نصيحة مطابقة	عندما تبدأ الدائرة أسفل الصورة في التدحرج، فهذا يعني أن جهاز الإرسال تعمل بشكل مستقر
إعداد التردد	577 هرتز، 815 هرتز، 8kHz، 33kHz، 65kHz، 82kHz، 133kHz، ss منخفضة، ss عالية، وضع الترددات المتعددة.

وضع إخراج الإشارة - وضع عمل جهاز الإرسال
يمكن أن يخرج جهاز الإرسال إشارات متغيرة مختلفة ، والتي يمكن تطبيقها على الكابل المستهدف بثلاث طرق (الاتصال المباشر ، الارتباط ، الاستقبال).لضمان نقل إشارة موثوق به على كابل الهدفيجب أن يكون هناك حلقة موثوقة في الخط. يمكن أن يكون حلقة غير مباشرة تتكون من الأرض،حلقة سعة تتكون من سعة موزعة تتشكل بين كابل طويل بما فيه الكفاية والأرض، أو حلقة مباشرة تتكون من نقاط انقطاع قصير بين الخطوط. الدوائر المختلفة تستوفي اختبارات مختلفة.
مقدمة موجزة للمستقبل

اختبار تحديد موقع الكابلات الكهربائية المحمولة وأنابيب المعادن 4

لوحة الاستقبال وإدخال الوظيفة

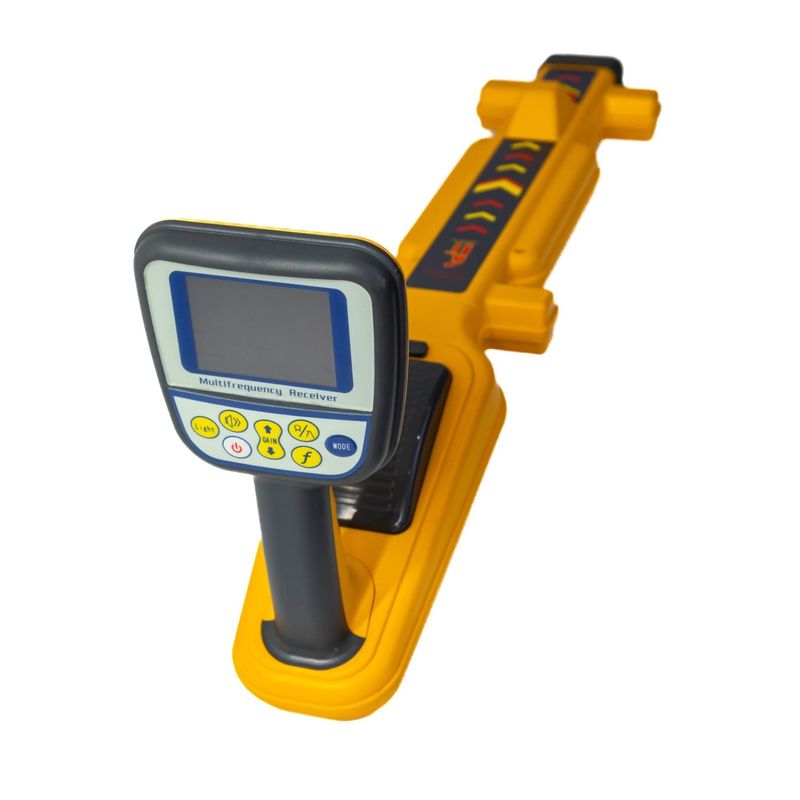

جهاز الاستقبال هو تكامل لدائرة النظام القادرة على استقبال مجال مغناطيسي محدد وتحويله إلى إشارة كهربائية لعرضها وإبلاغ المشغل.إنها النواة الثانية من مجموعة الأدواتإنها تعمل بشكل كامل وذكية للغاية ومتنقلة وخفيفة الوزن وسهلة التشغيل.

اختبار تحديد موقع الكابلات الكهربائية المحمولة وأنابيب المعادن 5

إدخال وظيفة عرض محتوى الواجهة
واجهة وضع سهم القمة العريضة
التكرار:يعرض قيمة تردد الاستقبال الحالي؛ القيمة الأولية هي 577 هرتز عند تشغيل الطاقة.
الشبكة:يتم الإشارة إلى قوة الإشارة من خلال طول الشبكة؛ تتحرك الشبكة من الجانبين إلى الوسط، والإشارة قوية للغاية أو خارج النطاق عندما تكون الشبكة ممتلئة.
ثلاثة أرقام:يتم الإشارة إلى قوة الإشارة بحجم الرقم؛ النطاق الصحيح هو 00.0-99.9، عندما يتم عرض 99.9، الإشارة قوية جدا أو خارج النطاق.
بوصلة اللون:يشير إلى اتجاه خط الأنابيب.
العمق والتيار:يشير إلى العمق المقاس للأنابيب تحت الأرض والتيار على الأنابيب.
المكاسب:يشير إلى تكبير الإشارة التي يتم معالجتها حاليًا من قبل جهاز الاستقبال ، مع نطاق ديناميكي من 000-140db ؛ يتم تعديله تلقائيًا افتراضيًا. يبلغ حجم البداية 60db.
الوضع:يشير إلى الطريقة التي يستقبل بها جهاز الاستقبال الإشارة ، ويظهر القمة الضيقة ، القمة العريضة ، الحوض ، سهم القمة العريضة ، القمة + الحوض والمعدات الخارجية ؛ التشغيل الأولي هو القمة العريضة.أجهزة خارجية يتم التعرف عليها تلقائيا.
مستوى البطارية:يشير إلى مستوى البطارية الحالي؛ يُشار إليه بواسطة رمز البطارية.
حجم:يشير إلى حالة العمل الحالية للزمرة ، تمثلها رمز القرن بالإضافة إلى خط ، خط واحد هو صوت منخفض ، اثنين من الخطوط هي صوت متوسط ، ثلاثة خطوط هي صوت عال ،والصليب هو لإيقاف الزجاجةالتشغيل الأولي هو إيقاف سماعة الجرس
الأسهم اليسرى واليمنى:تظهر الأسهم تلقائيًا خارج الكابل للإشارة إلى موقع الكابل ؛ تظهر أسهم فوق الكابل.
الاتجاه الحالي:عند استخدام تردد SS ، يمكن لهذه الوظيفة عرض اتجاه تيار الإشارة لمساعدة المشغل في العثور على المسار.
إشارة المرحلة:عند استخدام تردد SS، سيظهر المستقبل مرحلة الإشارة. اضغط على مفتاح التردد لفترة طويلة لتطهير المرحلة.

خصائص المستقبل
1) تحديد موقع الكابل: حدد طريقة ارتفاع الموجة واستخدم تحديد موقع الهوائي الموازي لتتبع الكابل المستهدف بسرعة. عندما يكون فوق الكابل،الإشارة هي الأكبر والجانبين يتم تقليلها. اختر طريقة الوادي واستخدم الهوائي الرأسي للتحديد. عندما لا تكون هناك كابلات مجاورة ومصادر تداخل ، يكون التحديد أكثر دقة وموثوقية.عندما يكون المستقبل فوق الكابل، الإشارة هي الأصغر والإشارة على الجانبين كبيرة.
2) قياس العمق: في وضع الاتصال المباشر ، يتم قياس العمق مباشرة.والحفاظ على جسم جهاز لا تزال عندما يشير الاتجاه المشار إليه من قبل البوصلة مباشرة إلى الأمام، وتظهر قيمة الصوت في الوقت الحقيقي في الزاوية العليا اليسرى.
إشارة صوتية
ميزة كبيرة لهذه الآلة هي أنها لديها إشارة صوتية، والتي يمكن أن تقلل من تعب العين المستخدم عند العمل لفترة طويلة، وجعل اكتشاف العمل أكثر بساطة ووضوحا.حجم الصوت المنبعث من قبل جهاز الاستقبال يتناسب مع قوة الإشارة المستلمةتحت مكاسب الوحدة، عندما يكون الصوت من جهاز الاستقبال عاليا وسريعا، فهذا يعني أن الإشارة المستقبلة قوية، والعكس صحيح.
الإشارة المستلمة ضعيفة، عندما يكون المستقبل في طريقة الحافة، يكون الصوت أقوى وحاد فوق الكابل مباشرة، والصوت ضئيل ونادر على الجانبين.عندما يكون المستقبل في طريقة الوادي، الصوت هو الأصغر والأكثر بساطة فوق الأنابيب مباشرة، والصوت عالية وضيقة على جانبي.
وضع عمل المستقبل
مبدأ العمل
عندما يتم تطبيق إشارة على الكابل، هناك تيار على الكابل، والتيار يولد مجالا مغناطيسيا الذي يشع حول الكابل.تردد الحقل المغناطيسي متسق مع تردد الإشارة المطبقة. القوة هي الكابل كمركز للدائرة وتقل الإشعاع ، والاتجاه هو اتجاه التماس نقطة معينة على دائرة الإشعاع.
يستقبل جهاز الاستقبال إشارة المجال المغناطيسي أو إشارة المجال الكهربائي المتسرب التي يتم إشعاعها من الكابل من خلال الهوائي الداخلي أو جهاز الدخول الخارجي.ويمكن معالجتها في وضعين عملين مختلفين، وتغير قوة الإشارة يطلب إلى المشغل.
وضع استقبال الإشارة - وضع عمل المستقبل
طريقة الكريست(أقمم ضيقة ، قمم واسعة ، أسهم واسعة ، قمم + واديات)
طريقة الحد الأدنى(العمق)
قائمة التعبئة
