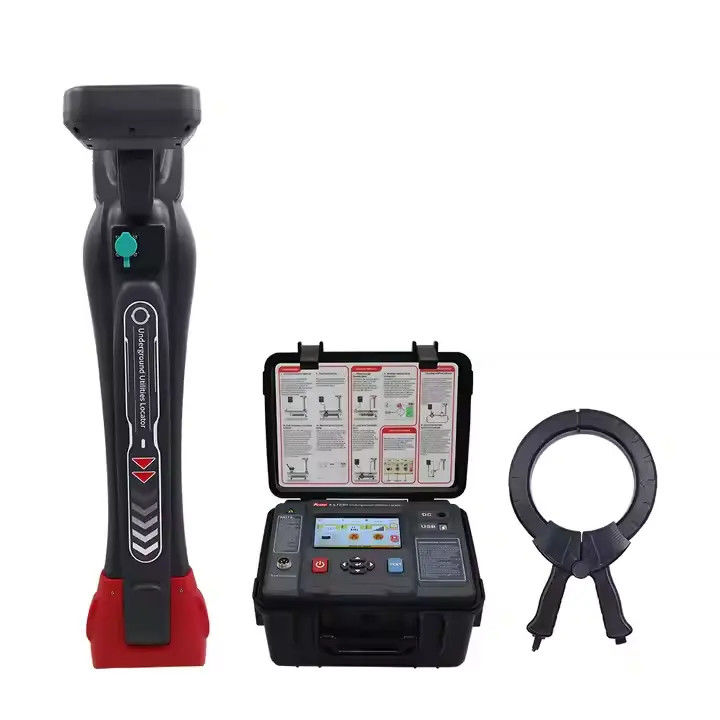

| Place of Origin: | Shaanxi |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | CE/ISO |
| Model Number: | XHGX507C |
| الوظيفة | الكشف عن خطوط الأنابيب (تتبع موقع الكابلات، عرض الاتجاه، قياس العمق، قياس التيار) ، تحديد الكابلات، اكتشاف أخطاء الإطار (وظيفة اختيارية) |
| القوة | 8بطارية الليثيوم قابلة لإعادة الشحن ذات سعة كبيرة بقوة 4 فولت |
| طريقة الإدخال | ملف استقبال مدمج ، عداد مرن ، إطار A (وظيفة اختيارية) |
| تردد الاستقبال | تردد الكشف النشط: 640 هرتز، 1.28 هرتز، 2.56 هرتز، 3.20 هرتز، 4.09 هرتز، 8.19 هرتز، 10.2 هرتز، 32.7 هرتز، 65.6 هرتز، 81.9 هرتز، 197 هرتز تردد الطاقة تردد الكشف السلبي: 50Hz، 60Hz، 250Hz نطاق تردد الكشف السلبي للأوتار الراديوية: يتم تقسيم تردد المركز إلى 32.7kHz ، 65.6kHz ، 81.9kHz ، 197kHz |
| وضع الكشف عن خطوط الأنابيب | طريقة القمم العريضة، طريقة القمم الضيقة، طريقة الوادي |
| الكشف عن خطوط الأنابيب نطاق الكشف |
طريقة الاتصال المباشر: بشكل عام ، يمكن أن يصل طول الكابل إلى 0 ~ 20 كم ، والذي يتم تحديده أساسًا بمقاومة الأرض ومقاومة الكابل وعمق الكابل المدفون طريقة الارتباط: بشكل عام ، يمكن أن يصل طول الكابل إلى 0 ~ 10 كم ، والذي يحدد أساسًا بمقاومة الأرض ومقاومة الكابل وعمق الكابل المدفون طريقة التوصيل: قابلة للتطبيق على الكابلات المدفونة على عمق أقل من 2 متر |
| العمق والتيار | عرض عمق الكابل وقيمة التيار في الوقت الحقيقي |
| عمق قياس خط الأنابيب | 0-20m |
| دقة العمق | دقة موقع الطائرة: موقع المحور المركزي للكابل أو خط الأنابيب المستهدف: ± 5٪ (عمق دفن 0-3m) - 10٪ (عمق دفن 3m-20m) |
| نصائح صحيحة أو خاطئة | إزالة التداخل من الكابلات المجاورة عند قياس الكابلات المجاورةيمكن تمييز قياس الكابلات المجاورة بناءً على قوى الإشارة المختلفة والمراحل الحالية المقاسة التي يتم تغذيتها من قبل الكابلات المجاورةفي عملية تعقب الكابلات، لاحظ عداد المراحل والإشارة التي تشير إلى التمييز بين الكابل المقاس من الكابلات المجاورة. |
| تعليمات سليمة | نغمة FM التي تختلف مع قوة الإشارة |
| عرض مكافحة التداخل | الأخضر: لا وجود للتداخل الأخضر: جيد (يمكن الوثوق بالنتائج) الأحمر: تداخل شديد (لا يمكن الوثوق بالنتائج) |
| القدرة على مكافحة التداخل | يمكن لمجموعة ترددات الاستقبال الضيقة للغاية وطريقة المعالجة الرقمية الفريدة أن تقمع تماما ترددات الطاقة والتداخلات الهارمونية من الكابلات والأنابيب القريبة. |
| مسافة التداخل | عند استخدام طريقة الارتباط وطريقة الاستقراء، سوف ينتج جهاز الإرسال تداخلًا على مسافة قصيرة.مسافة التداخل مرتبطة بقوة الإرسال والترددكلما زادت الطاقة وارتفعت التردد كلما زادت قوة التداخل الحد الأدنى للمسافة التي لا يتدخل فيها جهاز الاستقبال من قبل جهاز الإرسال غالباً ما يحتاج إلى تحديد عن طريق التجربة: الكشف عن الأنابيب: 5 أمتار بعيد عن طريقة الارتباط و 20 متر بعيد عن طريقة الاستقبال يمكن تأكيد عدم وجود تداخل تحديد الكابل: 2 ~ 5m بعيدا عن طريقة الارتباط يمكن تأكيد أنه لا وجود للتداخل |
| تعريف الكابل | طريقة التعرف: التعرف الذكي بواسطة المشابك المرنة. عدد الكابلات التي يمكن معايرتها: من 1 إلى 20؛ قيمة المعايرة: النسبة المئوية الحالية لإشارة الاستقبال وإشارة الإرسال تتراوح بين 75٪ و 135٪ من قيمة المعايرة.الذي هو أحد شروط التعرف الناجح; الاتجاه: يجب أن يكون مشبك الإرسال، مشبك الاستقبال وإشارة التحميل في نفس الاتجاه، وهو أحد شروط التعرف الناجح. |
| تعريف الكابل نطاق الكشف |
طريقة الاتصال المباشر: يمكنها تحديد الإشارات بمقاومة حلقة من 0Ω إلى 8kΩ (يمكن أن تصل عادة إلى طول كابل من 0 إلى 20 كيلومتر ،يحدد بشكل رئيسي بمقاومة الأرض ومقاومة الكابلات) طريقة الارتباط: يمكن أن تحدد الإشارات مع مقاومة الحلقة من 0Ω إلى 1kΩ ؛ (عادة يمكن أن تصل إلى طول الكابل من 0 إلى 6 كيلومترات ، ويتم تحديدها بشكل رئيسي بمقاومة الأرض ومقاومة الكابل) |
| العرض | 4شاشة LCD ملونة مقاس 0.3 بوصة (شاشة عالية الوضوح) ، مرئية في ضوء الشمس |
| اللمس | نعم، لمسة سعة |
| الحجم | حوالي 350ملم ((L) × 155ملم ((W) × 700ملم ((H) |
| الوزن | حوالي 2 كجم |
| واجهة الاتصال | منفذ USB من النوع C، منفذ الطيران |
| القطر الداخلي للملف | φ200mm (يمكن تخصيص قطر أكبر حسب الحاجة) |
| درجة حرارة العمل والرطوبة | -10 درجة مئوية إلى 40 درجة مئوية، أقل من 80٪ Rh |
| درجة حرارة التخزين والرطوبة | -10 درجة مئوية ~ 50 درجة مئوية ؛ ≤ 95% RH ، لا توتر |
| مقاومة الضغط | AC2000V/rms (قبل الطرفين الأمامي والخلفي من الغلاف) |
| مناسبة لقواعد السلامة | IEC61010-1 CAT 600V ، IEC61010-031 ، IEC61326 ، درجة التلوث 2 |
| الوظيفة | أنماط نقل إشارات الترددات المتعددة |
| القوة | 10بطارية الليثيوم قابلة لإعادة الشحن ذات سعة كبيرة |
| طريقة الإخراج | طريقة الاتصال المباشر، طريقة الارتباط، طريقة الاستقبال |
| تردد الخروج | 640 هرتز1.28 كيلو هرتز2.56 كيلو هرتز3.20كيلو هرتز4.09kHz8.19kHz10.2kHz32.7kHz 65.6kHz81.9كيلو هرتز 197كيلو هرتز |
| وضع الخروج | تحديد الهوية التلقائي، تحديد الهوية التلقائي وفقًا للاكسسوارات المختلفة |
| الطاقة الخارجة | 15W أقصى، 9 مستويات قابلة للتعديل |
| عائق | وظيفة مطابقة الحواجز والحماية التلقائية بالكامل في الوقت الحقيقي |
| الجهد الخارجي المباشر | 150Vpp على الأكثر |
| حماية الدوائر | مع الحماية من الحمل الزائد والدائرة القصيرة |

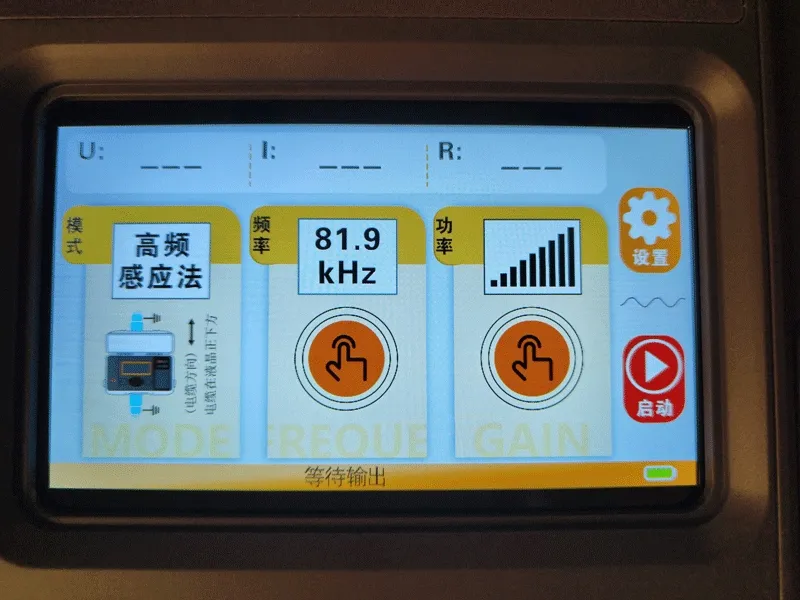

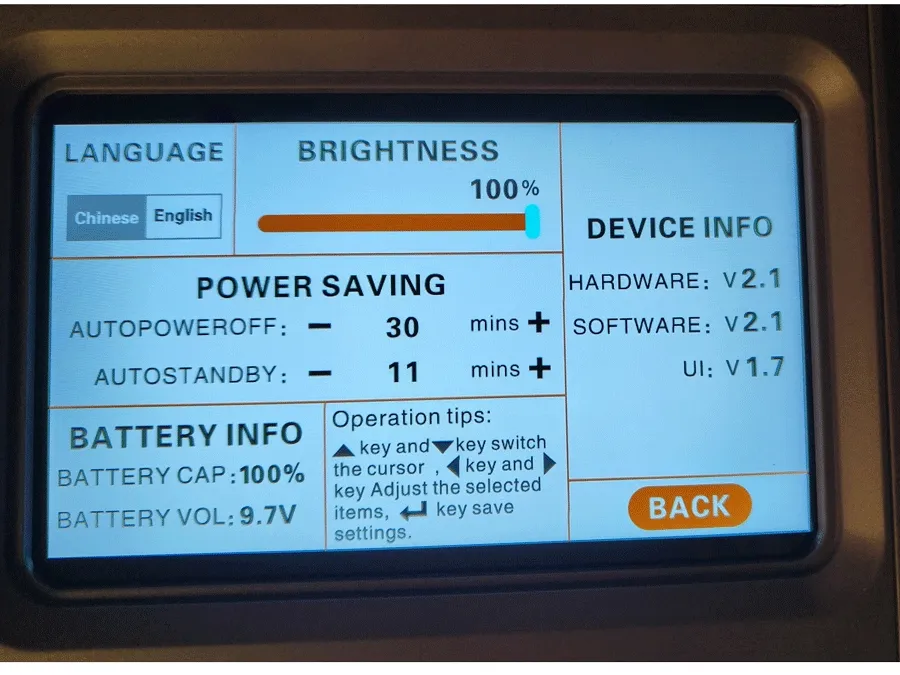

| بلور سائل | شاشة LCD ملونة 5 بوصة |
| اللمس | نعم، لمسة سعة |
| حجم الجهاز | حوالي 320ملم ((L) × 275ملم ((W) × 145ملم ((H) |
| الوزن | جهاز الإرسال يزن حوالي 3.85 كيلوغرام، ومشبك جهاز الإرسال يزن حوالي 1.18 كيلوغرام |
| شاحن | DC 11.1V 3A |
| حجم مشبك الإطلاق | الطول والعرض والسمك: 297mm × 194mm × 39mm |
| القطر الداخلي لمشبك الإطلاق | φ125mm |
| طول كابل جهاز الإرسال | 3م |
| خط الاختبار | محور اختبار أحمر 3m، محور اختبار أسود 3m |
| واجهة الاتصال | منفذ USB ، منفذ DC ، منفذ الطيران |
| مقاومة الضغط | يعتمد جهاز الإرسال تصميم مربع أدوات خاص متكامل |
| مقاومة الجهد | AC 3700V/rms (بين الجزء العلوي والسفلي من صندوق الأجهزة) |
| الخصائص الكهرومغناطيسية | IEC61326 ((EMC) |
| مناسبة لقواعد السلامة | IEC61010-1 (CAT 300V ، CAT IV 150V ، درجة التلوث 2) |
