| Place of Origin: | Shaanxi |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | CE ISO |

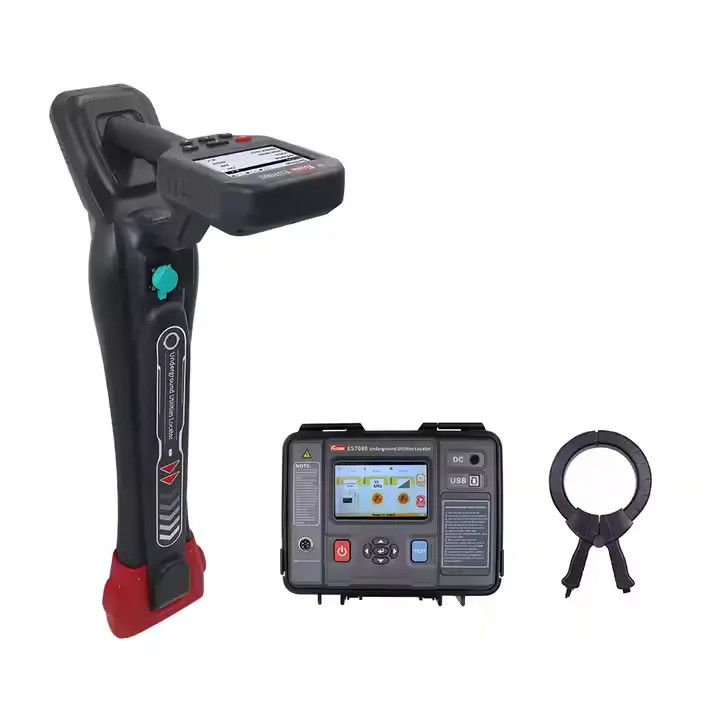

| Model Number: | XHGX507C |
| الوثيقة: | XHGX507C Intelligent Cable ...r.docx |
| الوظيفة | كشف خط الأنابيب (تتبع موقع الكابل، عرض الاتجاه، قياس العمق، قياس التيار)، تحديد الكابلات، تحديد أعطال إطار A (وظيفة اختيارية) |
| الطاقة | بطارية ليثيوم قابلة لإعادة الشحن بسعة كبيرة 8.4 فولت |
| طريقة الإدخال | ملف استقبال مدمج، مشبك مرن، إطار A (وظيفة اختيارية) |
| تردد الاستقبال | تردد الكشف النشط: 640 هرتز، 1.28 كيلو هرتز، 2.56 كيلو هرتز، 3.20 كيلو هرتز، 4.09 كيلو هرتز، 8.19 كيلو هرتز، 10.2 كيلو هرتز، 32.7 كيلو هرتز، 65.6 كيلو هرتز، 81.9 كيلو هرتز، 197 كيلو هرتز تردد الكشف السلبي لتردد الطاقة: 50 هرتز، 60 هرتز، 250 هرتز نطاق تردد الكشف السلبي للترددات الراديوية: يتم تقسيم التردد المركزي إلى 32.7 كيلو هرتز، 65.6 كيلو هرتز، 81.9 كيلو هرتز، 197 كيلو هرتز |
| وضع كشف خط الأنابيب | طريقة الذروة العريضة، طريقة الذروة الضيقة، طريقة الوادي |
| كشف خط الأنابيب نطاق الكشف |
طريقة التوصيل المباشر: بشكل عام، يمكن أن يصل طول الكابل إلى 0 ~ 20 كم، ويعتمد ذلك بشكل أساسي على مقاومة الأرض، ومقاومة الكابل، وعمق دفن الكابل طريقة الاقتران: بشكل عام، يمكن أن يصل طول الكابل إلى 0 ~ 10 كم، ويعتمد ذلك بشكل أساسي على مقاومة الأرض، ومقاومة الكابل، وعمق دفن الكابل طريقة الاستقراء: تنطبق على الكابلات المدفونة على عمق أقل من 2 متر |
| العمق والتيار | عرض في الوقت الفعلي لعمق الكابل وقيمة التيار |
| عمق قياس خط الأنابيب | 0-20 متر |
| دقة العمق | دقة الموضع المستوي: موضع المحور المركزي للكابل أو خط الأنابيب المستهدف: ± 5٪ (عمق الدفن 0-3 متر) -10٪ (عمق الدفن 3 متر-20 متر) |
| نصائح صحيحة أو خاطئة | القضاء على التداخل من الكابلات المجاورة. عند قياس الكابلات المجاورة، يمكن تمييز قياس الكابلات المجاورة بناءً على اختلاف قوة الإشارة ومراحل التيار المقاسة التي تعود بها الكابلات المجاورة. في عملية تتبع الكابلات، راقب قرص الطور والمؤشر الذي يشير إلى تمييز الكابل المقاس عن الكابلات المجاورة. |
| تعليمات صوتية | نغمة FM تتغير مع قوة الإشارة |
| شاشة مقاومة للتداخل | أخضر: لا يوجد تداخل أخضر: جيد (يمكن الوثوق بالنتائج) أحمر: تداخل شديد (لا يمكن الوثوق بالنتائج) |
| قدرة مقاومة التداخل | نطاق تردد الاستقبال الضيق للغاية وطريقة المعالجة الرقمية الفريدة يمكنها قمع تداخل تردد الطاقة والتوافقيات من الكابلات وخطوط الأنابيب القريبة بالكامل. |
| مسافة التداخل | عند استخدام طريقة الاقتران وطريقة الاستقراء، سيولد جهاز الإرسال تداخلاً على مسافة قصيرة. ترتبط مسافة التداخل بقدرة الإرسال والتردد. كلما زادت الطاقة وزاد التردد، زاد التداخل. الحد الأدنى للمسافة التي لا يتأثر فيها جهاز الاستقبال بجهاز الإرسال غالبًا ما يحتاج إلى تحديده بالتجربة: كشف خط الأنابيب: 5 أمتار بعيدًا لطريقة الاقتران و 20 مترًا بعيدًا لطريقة الاستقراء يمكن تأكيدها على أنها لا يوجد تداخل تحديد الكابلات: 2 ~ 5 أمتار بعيدًا لطريقة الاقتران يمكن تأكيدها على أنها لا يوجد تداخل |
| تحديد الكابلات | طريقة التحديد: تحديد ذكي بواسطة مشابك مرنة؛ عدد الكابلات التي يمكن معايرتها: 1 إلى 20؛ قيمة المعايرة: النسبة المئوية الحالية للإشارة المستقبلة وإشارة الإرسال بين 75٪ و 135٪ من قيمة المعايرة، وهي أحد شروط التحديد الناجح؛ الاتجاهية: يجب أن يكون مشبك الإرسال، ومشابك الاستقبال، وإشارة التحميل في نفس الاتجاه، وهي أحد شروط التحديد الناجح. |
| تحديد الكابلات نطاق الكشف |
طريقة التوصيل المباشر: يمكن تحديد الإشارات ذات مقاومة الحلقة من 0 أوم إلى 8 كيلو أوم (عادةً ما يمكن أن تصل إلى طول كابل من 0 إلى 20 كيلومترًا، ويعتمد ذلك بشكل أساسي على مقاومة الأرض ومقاومة الكابل) طريقة الاقتران: يمكن تحديد الإشارات ذات مقاومة الحلقة من 0 أوم إلى 1 كيلو أوم؛ (عادةً ما يمكن أن تصل إلى طول كابل من 0 إلى 6 كيلومترات، ويعتمد ذلك بشكل أساسي على مقاومة الأرض ومقاومة الكابل) |
| عرض | شاشة LCD ملونة مقاس 4.3 بوصة (شاشة عالية السطوع)، مرئية في ضوء الشمس |
| لمس | نعم، لمس سعوي |
| الحجم | حوالي 350 مم (طول) × 155 مم (عرض) × 700 مم (ارتفاع) |
| الوزن | حوالي 2 كجم |
| واجهة التوصيل | منفذ USB من النوع C، مقبس طيران |
| القطر الداخلي للملف | φ200 مم (يمكن تخصيص قطر أكبر حسب الحاجة) |
| درجة حرارة ورطوبة العمل | -10 درجة مئوية ~ 40 درجة مئوية؛ أقل من 80٪ رطوبة نسبية |
| درجة حرارة ورطوبة التخزين | -10 درجة مئوية ~ 50 درجة مئوية؛ ≤ 95٪ رطوبة نسبية، لا تكثف |
| مقاومة الضغط | AC2000V/rms (قبل الطرفين الأمامي والخلفي للغلاف) |
| مناسب للوائح السلامة | IEC61010-1 CAT 600V، IEC61010-031، IEC61326، درجة التلوث 2 |
| الوظيفة | أوضاع إرسال إشارة متعددة الترددات |
| الطاقة | بطارية ليثيوم قابلة لإعادة الشحن بسعة كبيرة 10.8 فولت |
| طريقة الإخراج | طريقة التوصيل المباشر، طريقة الاقتران، طريقة الاستقراء |
| تردد الإخراج | 640 هرتز، 1.28 كيلو هرتز، 2.56 كيلو هرتز، 3.20 كيلو هرتز، 4.09 كيلو هرتز، 8.19 كيلو هرتز، 10.2 كيلو هرتز، 32.7 كيلو هرتز، 65.6 كيلو هرتز، 81.9 كيلو هرتز، 197 كيلو هرتز |
| وضع الإخراج | تحديد تلقائي، تحديد تلقائي وفقًا للملحقات المختلفة |
| طاقة الإخراج | 15 واط كحد أقصى، 9 مستويات قابلة للتعديل |
| المقاومة | وظيفة مطابقة وحماية المقاومة في الوقت الفعلي تلقائيًا بالكامل |
| جهد الإخراج المباشر | 150Vpp كحد أقصى |
| حماية الدائرة | مع حماية من الحمل الزائد وقصر الدائرة |
| شاشة بلورية سائلة | شاشة LCD ملونة مقاس 5 بوصات |
| لمس | نعم، لمس سعوي |
| حجم الجهاز | حوالي 320 مم (طول) × 275 مم (عرض) × 145 مم (ارتفاع) |
| شاحن | DC 11.1V 3 |
| حجم مشبك الإطلاق | الطول والعرض والسمك: 297 مم × 194 مم × 39 مم |
| القطر الداخلي لمشبك الإطلاق | φ125 مم |
| طول كابل جهاز الإرسال | 3 متر |
| خط الاختبار | سلك اختبار أحمر 3 متر، سلك اختبار أسود 3 متر |
| واجهة التوصيل | منفذ USB، منفذ DC، مقبس طيران |
| مقاومة الجهد | AC 3700V/rms (بين الجزء العلوي والسفلي من صندوق الجهاز) |
| الخصائص الكهرومغناطيسية | IEC61326 (EMC) |
| مناسب للوائح السلامة | IEC61010-1 (CAT 300V، CAT IV 150V، درجة التلوث 2) |
