| مكان المنشأ: | شيان، شنشي، الصين |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | CE, ISO |
| رقم الموديل: | اكس اتش دي دي 503 اي |
تحديد موقع نقطة العطل بسرعة ودقة لأنواع الكابلات المختلفة باستخدام تقنيات الكشف المتقدمة.
| السمة | القيمة |
|---|---|
| رقم الموديل | XHDD503E |
| الاستخدام | جهاز اختبار كابل الشبكة، جهاز اختبار كابل الصوت، جهاز اختبار الكابل المحوري، جهاز اختبار الكابل الرقمي |
| الطاقة | كهرباء |
| مرشح | 200 هرتز - 1600 هرتز اختياري |
| كسب الإخراج | 16 مستوى (0~112 ديسيبل) |
| دقة تحديد المواقع الصوتية المغناطيسية | أقل من 0.2 متر |
| دقة تحديد المواقع بجهد الخطوة | أقل من 0.5 متر |
| دقة تحديد مسار الكابل | أقل من 0.5 متر |
| الضمان | 12 شهرًا |

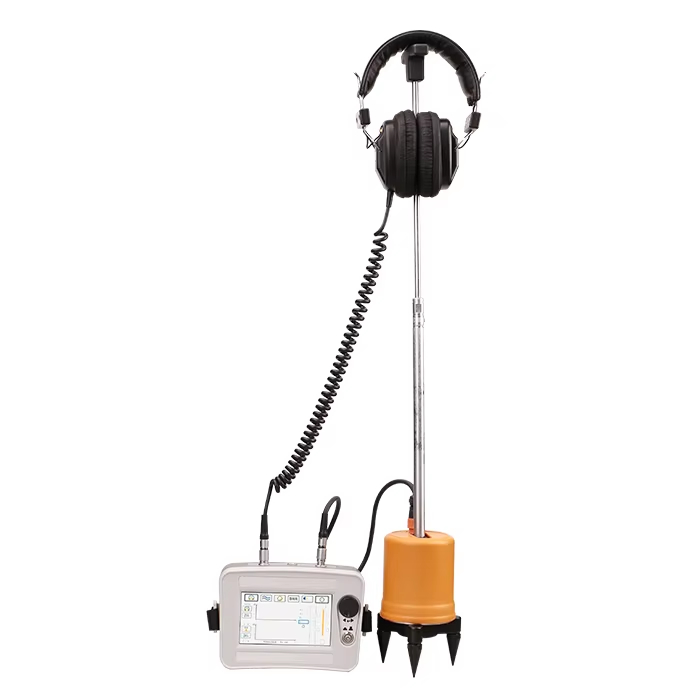

يستخدم محدد موقع أعطال الكابلات مبادئ التقاط الاهتزاز والحث الكهرومغناطيسي لتحديد موقع أعطال الكابلات بدقة. يقوم مولد نبضات الجهد العالي بإنشاء تفريغ فلاش أوفر عند نقطة العطل، مع موجات اهتزازية وموجات صوتية وموجات كهرومغناطيسية يتم اكتشافها بواسطة مسبار الأداة الخاص.
هذه الأداة مناسبة لتحديد موقع الأعطال المختلفة في كابلات الطاقة والكابلات المحورية عالية التردد وكابلات إنارة الشوارع والأسلاك المدفونة، بما في ذلك الأعطال منخفضة المقاومة وقصيرة الدائرة والدائرة المفتوحة وتسرب المقاومة العالية وفلاش أوفر عالي المقاومة.
| معلمات المرشح | كل تمرير: 100 هرتز ~ 1600 هرتز تمرير منخفض: 100 هرتز ~ 300 هرتز Qualcomm: 160 هرتز ~ 1600 هرتز تمرير نطاق: 200 هرتز ~ 600 هرتز |
| كسب القناة | 8 مستويات قابلة للتعديل |
| كسب القناة المغناطيسية | 8 مستويات قابلة للتعديل |
| كسب جهد الخطوة | 8 مستويات قابلة للتعديل |
| معاوقة الإخراج | 350Ω |
| دقة تحديد المواقع الصوتية المغناطيسية | ≤0.1 م |
| مصدر الطاقة | 4 * 18650 بطاريات ليثيوم قياسية |
| وقت الاستعداد | أكثر من 8 ساعات |
| الأبعاد | 428L × 350W × 230H |
| الوزن | 7 كجم |
| بيئة التشغيل | -25 ~ 65 درجة مئوية؛ الرطوبة النسبية: ≤90% |
1. طريقة المزامنة الصوتية المغناطيسية: يجمع بين القياس الصوتي التقليدي واكتشاف الإشارات الكهرومغناطيسية لتحديد موقع العطل بدقة عن طريق قياس الفروق الزمنية بين الإشارات.
2. طريقة الصوت النقي: يستخدم مستشعرات الاهتزاز الصوتي لتحويل الإشارات الصوتية إلى إشارات كهربائية لتحديد نقطة العطل من خلال سماعات الرأس أو العرض.
3. الطريقة المغناطيسية النقية: يحدد مسار الكابل وموقع العطل من خلال خصائص إشارة النبض التي تكتشفها ملفات الحث.
4. طريقة الإطار A: يستخدم قياسات فرق الجهد لتحديد موقع الأعطال الأرضية في الكابلات المدفونة من خلال تحليل المجال الكهربائي.
