وصف المنتج

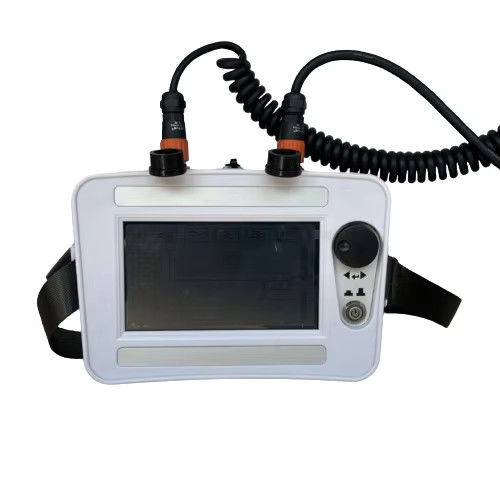

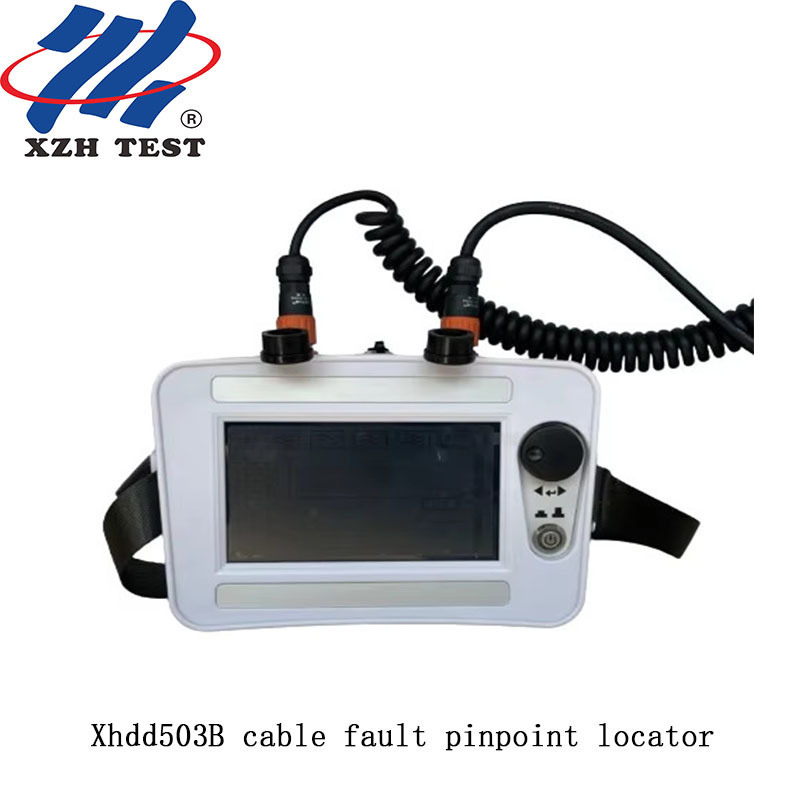

محدد موقع عطل الكابل الرقمي XHDD503Bهو محدد موقع متزامن صوتي مغناطيسي، يستخدم مع مولد إشارة الجهد العالي.
إنه جهاز محمول وذكي لتحديد المواقع الدقيقة لأعطال كابلات الطاقة. يدمج تقنيات أخرى، ويوفر مجموعة متنوعة من أوضاع الاختبار ومعلومات موجه غنية ومتنوعة، ويكمل تحديد موقع عطل الكابل بكفاءة ودقة ومتعة. إنه أداة أساسية للإصلاح الطارئ لأعطال كابلات الطاقة.
المؤشرات الفنية
1. وظيفة تحديد النقاط المتزامنة الصوتية والمغناطيسية
(1) قناة الصوت
أ) عرض النطاق الترددي
| كل تمرير |
100 هرتز ~ 1500 هرتز |
| تمرير منخفض |
100 هرتز ~ 400 هرتز |
| تمرير عالي |
150 هرتز ~ 1500 هرتز |
| تمرير النطاق |
200 هرتز ~ 600 هرتز |
| أقصى كسب للإشارة |
>=100 ديسيبل |
| دقة النقطة الثابتة |
0.1 متر |
| البطارية |
حزمة بطارية ليثيوم أيون مدمجة، جهد 8.4 فولت، سعة 2.4 أمبير في الساعة |
| وقت الاستخدام |
وقت الاستخدام المستمر > 8 ساعات |
| الشاحن |
إدخال تيار متردد 220 فولت ± 10٪، 50 هرتز؛ خرج اسمي 8.4 فولت، 1 أمبير |
| وقت الشحن |
<6 ساعات. |
| وضع العرض |
شاشة LCD ملونة مقاس 5 بوصات، بدقة 854 * 480، مع وظيفة اللمس. |
| درجة الحرارة المحيطة |
-10 درجة مئوية إلى 55 درجة مئوية، الرطوبة 5-90٪ رطوبة نسبية، الارتفاع<4500 متر. |
2. وضع تقليل ضوضاء الخلفية المتزامنة الصوتية والمغناطيسية (BNR).
3. مؤشر الرسم البياني لشريط قوة الإشارة الصوتية، عتبة تشغيل الصوت القابلة للتعديل
4. مؤشر الرسم البياني لشريط قوة الإشارة الكهرومغناطيسية، عتبة تشغيل المجال المغناطيسي القابلة للتعديل، مع وظيفة موجه تشغيل المجال المغناطيسي.
5. وضع تحديد المواقع بطريقة فرق التوقيت الصوتي المغناطيسي: عرض الموجة، أقصى فرق توقيت صوتي مغناطيسي هو 80 مللي ثانية، والذي يمكن حسابه تلقائيًا وتحليله يدويًا؛ لديه القدرة على تسجيل آخر فرق توقيت صوتي مغناطيسي.
الغرض أداة تحديد النقاط المتزامنة الصوتية المغناطيسية، تستخدم جنبًا إلى جنب مع مولدات إشارة الجهد العالي، وهي جهاز محمول وذكي لتحديد المواقع الدقيقة لأعطال كابلات الطاقة.
وهي تدمج تقنية تحديد المواقع بفرق التوقيت الصوتي المغناطيسي، وتقنية تقليل الضوضاء، واختبار المسار المساعد والتقنيات الأخرى. يمكن لوضع الاختبار ومعلومات الموجه الغنية والمتنوعة إكمال تحديد موقع عطل الكابل بكفاءة ودقة ومتعة، وهي أداة أساسية للإصلاح الطارئ لأعطال كابلات الطاقة.

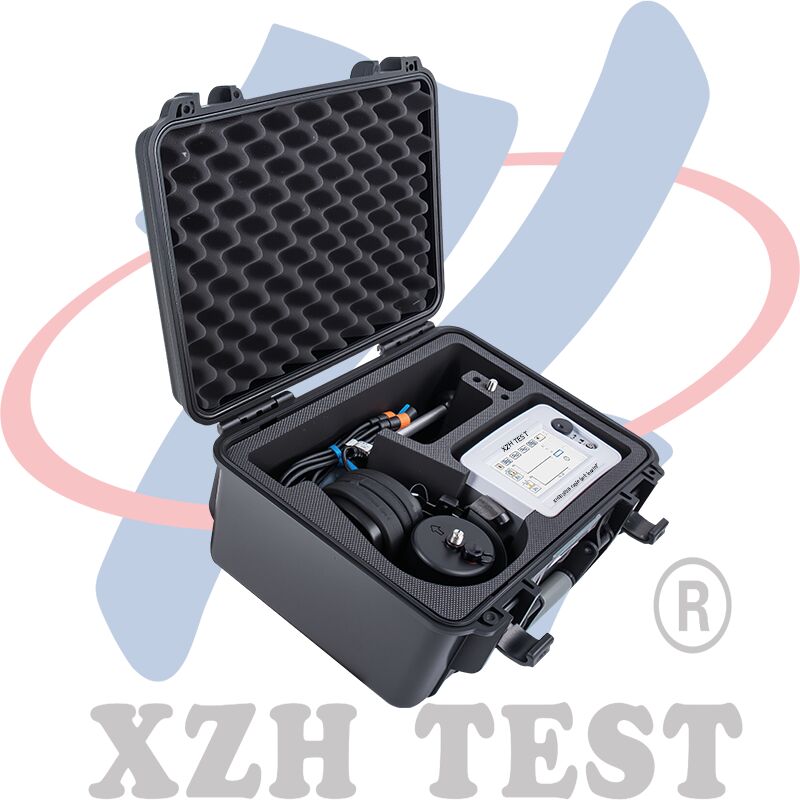

معبأة في علبة واقية من مادة PVC محمولة، جميلة، سهلة الحمل، خفيفة الوزن،مستوى الحماية ليس أقل من IP54.
1. باستخدام تقنية تحديد المواقع المتزامنة الصوتية المغناطيسية لحساب فرق التوقيت الصوتي المغناطيسي تلقائيًا وتقليل الاعتماد على مراقبة الصوت.
2. يمكن لتقنية تقليل ضوضاء الخلفية تصفية ضوضاء التداخل البيئي بشكل فعال وإبراز صوت التفريغ في موقع العطل.
3. من خلال الجمع بين طريقة القياس الصوتية التقليدية والطريقة الصوتية المغناطيسية المتقدمة، يمكن للمشغل الاختيار بحرية وفقًا لعادات الاستخدام.
4. يمكن تعديل قيمة الكسب وقيمة التشغيل للإشارة الصوتية والإشارة المغناطيسية يدويًا، مما يجعل تحديد النقاط أكثر ملاءمة.
5. المعلمات قابلة للتعديل، حدد معلمات المرشح المناسبة لقمع الضوضاء البيئية.
6. شاشة LCD تعمل باللمس مقاس 5 بوصات، تضمن الرؤية في ضوء الشمس.
7. مدعوم ببطارية ليثيوم أيون مدمجة عالية السعة مع شاحن سريع.
8. صغير ومحمول، خفيف الوزن.
هناك مناطق عرض للموجات الصوتية والموجات المغناطيسية على الشاشة، ويتم عرض فرق التوقيت بين الاثنين على اليمين. تُستخدم الطريقة المتزامنة الصوتية المغناطيسية لقياس نقاط عطل الكابل بدقة، مما يجعل الكشف أسهل وأسرع.
