| مكان المنشأ: | شيان |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | CE, ISO |
| رقم الموديل: | إكس إتش دي دي 503 |
يستخدم جهاز XHDD503 لتحديد نقاط خلل الكابلات استيعاب الاهتزاز ومبادئ الحث الكهرومغناطيسي لتحديد مواقع خلل الكابلات تحت الأرض بدقة.بمساعدة مولد نبض عالي الجهد، التفريغ الفلاش أوف في نقطة الفشل يولد موجات اهتزاز، موجات الصوت، والموجات الكهرومغناطيسية هذه الظواهر الفيزيائية يتم التقاطها من قبل مسبار متخصص،تضخم ومعالج من قبل الجهاز، ويتم عرضها للحكم السمعي والبصري للمشغل لإكمال موقع الخطأ الدقيق مباشرة فوق الكابل.
مناسبة لمخالفات المقاومة المنخفضة والدائرة القصيرة والدائرة المفتوحة وتقطيع كابلات الكهرباء والكابلات المتكافئة عالية التردد وكابلات مصابيح الشوارعوالأسلاك المدفونة المصنوعة من مواد مختلفة مع مقاطع عريضة مختلفة ووسائطيتوافق مع معايير DL / T 849.2-2019 لمكتشفات خطأ الكابلات.
المزايا الرئيسية للأداء
التكبير:500,000xعمق الكشف:> 10 متراتعمر البطارية:أكثر من 20 ساعةالتيار الهادئ:< 10mA
| المعلم | المواصفات |
|---|---|
| التكبير | 500,000 مرة |
| دقة الموقع | <0.1m (المغناطيسي الصوتي) |
| عائق الإخراج | 350Ω |
| عمق الكشف | >10 متر |
| تيار هادئ | < 10mA |
| التشغيل المستمر | >20 ساعة |
| إمدادات الطاقة | بطاريات الليثيوم 4 × 3.7 فولت 3200mAh |
| درجة الحرارة المحيطة | -25 ~ 65°C؛ الرطوبة: ≤90% |
| أبعاد الوحدة الرئيسية | 190 (L) × 75 (W) × 135 (H) mm |
| الوزن الأساسي للوحدة | 0.81 كجم |
| أبعاد المسبار | 85 (د) × 100 (ه) ملم |
| وزن المسبار | 1.4 كجم |
| الأبعاد الإجمالية (معبأة) | 428L × 350W × 230H مم |
| الوزن الإجمالي | 7 كجم |
طريقة المزامنة الصوتية المغناطيسية هي تقنية تحديد العيوب دقيقة للغاية وفريدة من نوعها.معزز مع الكشف عن الإشارات الكهرومغناطيسية وتطبيقها.
عندما تعمل نبضة عالية الجهد على الكابل المعيب، يحدث تفريغ فلاش اوفر في نقطة العيب، مما يولد موجات اهتزاز وموجات صوتية وموجات كهرومغناطيسية وغيرها من الظواهر الفيزيائية.الجهاز يكتشف في وقت واحد هذه الإشارات من خلال تصميم القناة المزدوجة (الصوتية + المغناطيسية)من خلال مقارنة الفرق الزمني بين الإشارة الكهرومغناطيسية (الانتشار الفوري تقريبًا) والإشارة الصوتية ، يتم حساب المسافة الدقيقة إلى نقطة الخطأ.المستخدم يحرك المسبار للعثور على نقطة مع أقل فرق في الوقت، الذي يشير إلى موقع الخطأ الدقيق مباشرة أسفل.
القنوات الصوتية والمغناطيسية التي تعمل بشكل مستقل تعزز قدرة مكافحة التداخلمما يجعل هذه الأداة فعالة حتى في بيئات المجال الضوضاء الكهربائية حيث الكشافات الصوتية القناة الواحدة التقليدية الكفاح.

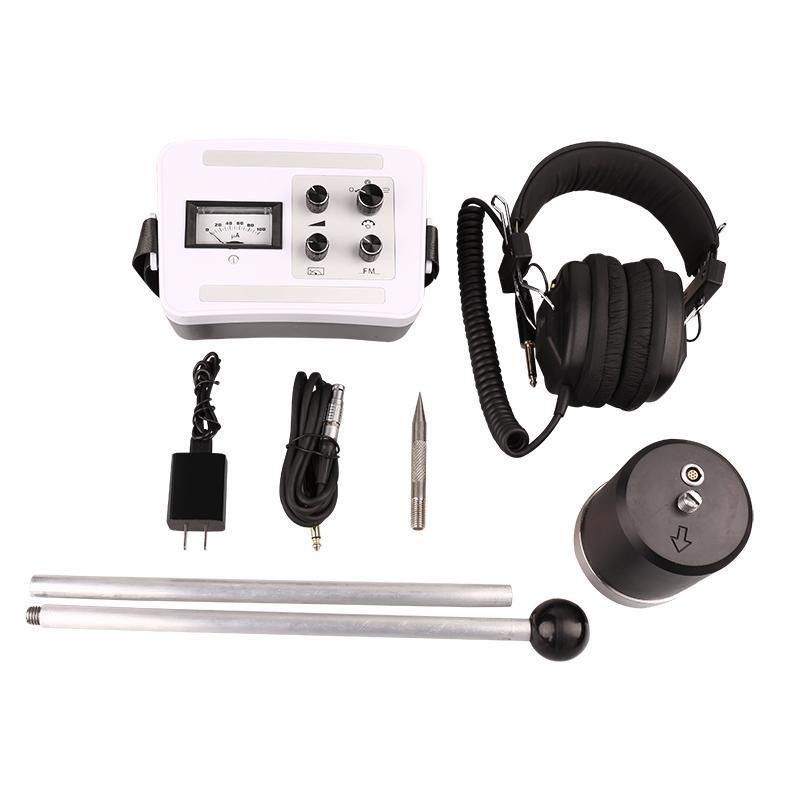

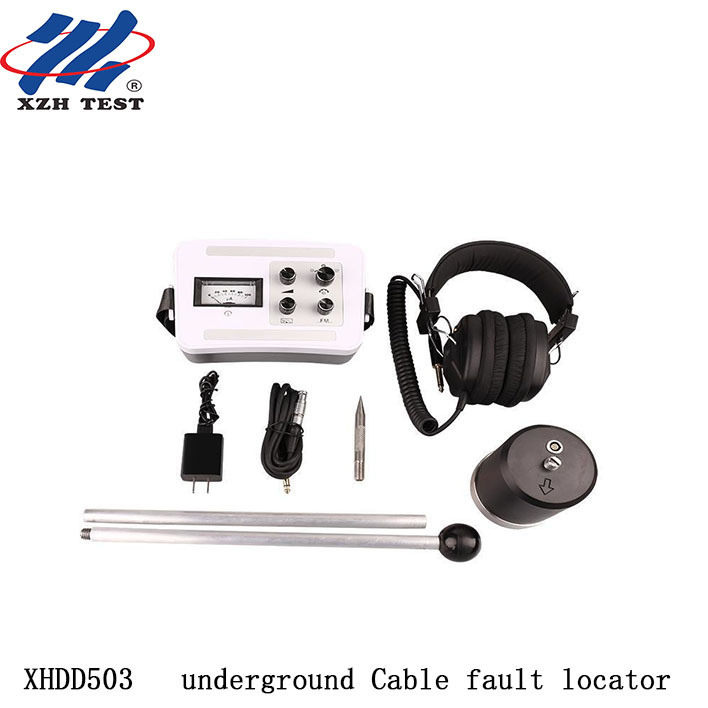

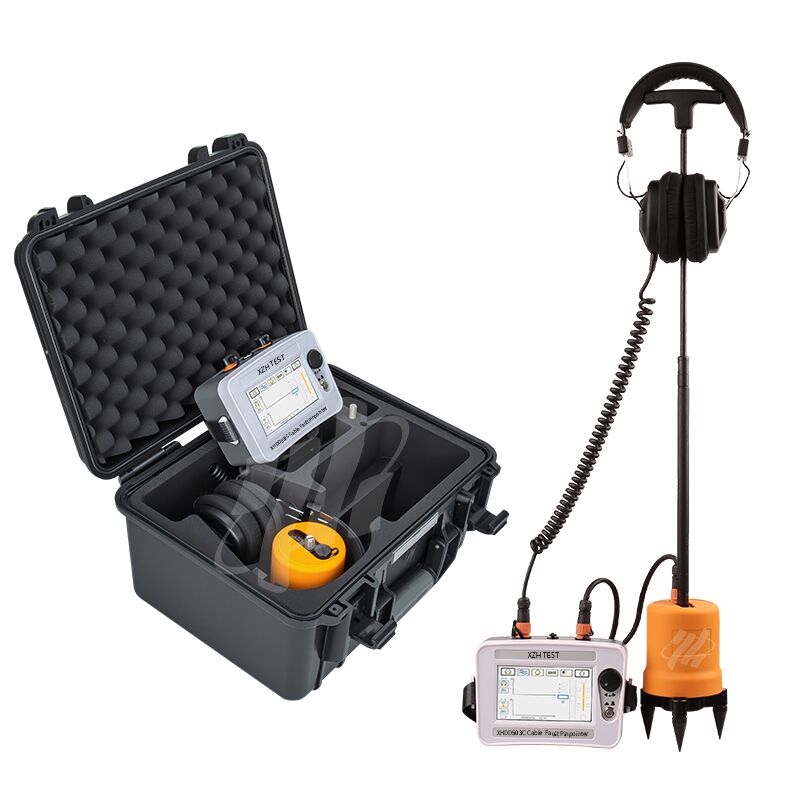

| مكون | كمية |
|---|---|
| مؤشر خطأ الكابل (الوحدة الرئيسية) | 1 |
| المسبار (بما في ذلك قضيب الاتصال والمستشعر) | 1 |
| كابل إشارة 7 نواة | 1 |
| سماعات الرأس | 1 |
| شاحن | 1 |
خدمة ما بعد البيع:ضمان مجاني مدته 12 شهراً لمشاكل جودة المنتج وصيانة مدى الحياة والدعم الفني
صور في الموقع
س: ما الذي يعنيه تكبير فائق بمقدار 500 ألف مرة في الممارسة العملية؟
500تضخيم إشارة 1000x يسمح للمؤشر بالكشف عن إشارات صوتية ومغناطيسية ضعيفة للغاية من الأخطاء العميقة أو عالية المقاومة التي تنتج نبضات تفريغ ضعيفة.هذا أمر ذو قيمة خاصة للأسلاك مدفونة أعمق من 5 أمتار أو في ظروف التربة الضعيفة حيث لا تستطيع مؤشرات مكاسب القياسية تسجيل أي إشارة على السطح.
س: كيف تحسن العملية المستمرة لمدة 20 ساعة إنتاجية الميدان؟
تمديد عمر البطارية لمدة 20 ساعة يغطي عمليات ميدانية متعددة الأيام بشحنة واحدة ، مما يلغي الحاجة إلى حمل البطاريات الاحتياطية أو العودة إلى القاعدة لإعادة الشحن. هذا أمر بالغ الأهمية للمواقع النائية ،مزارع الرياح البحرية، وطرق الكابلات عبر البلاد حيث لا توجد بنية تحتية لشحن. يمكن للوحدة أن تعمل في نوبتين كاملتين بالإضافة إلى مراقبة طوال الليل دون انقطاع.
السؤال: ما هي أنواع أخطاء الكابلات التي تم تصميم هذا المؤشر لها؟
مصممة لمعالجة مشاكل التشويش والتكسير عالية المقاومة في كابلات الكهرباء تحت الأرض من 35 كيلو فولت أو أقل.يعمل نظام الكشف الصوتي المغناطيسي ذو الفائدة العالية مع أي مولد موجات HV ينتج نبضات تفريغ دورية. انها متوافقة مع XLPE ، ورق مطهر بالزيت ، والكابلات الديالكترونية المطاطية / البلاستيكية في كل من المنشآت المدفونة مباشرة والقنوات.
س: كيف تؤكد أنك فوق نقطة الخطأ مباشرة؟
يظهر شاشة التزامن الصوتي المغناطيسي الفرق الزمني بين النبض الكهرومغناطيسي (المفاجئ) والموجة الصوتية (المؤجلة من خلال وقت سفر التربة).عندما يكون مباشرة فوق الخطأ، هذا الفرق الزمني يصل إلى الحد الأدنى. التحرك بعيداً يزيد من دلتا الوقت. جنباً إلى جنب مع ذروة الصوت الصوتي في مركز الخطأ، تحصل على تأكيد مزدوج قبل الحفر.
س: هل يعمل جهاز تحديد المواقع مع أي مولد لموجات عالية؟
نعم، جهاز الإشارة لا يستخدم المصدر ويعمل مع أي معدات تنتج نبضات التفريغ الدورية عالية الجهدمحول اختبار تقليدي + بنوك مكثفات، وجسور الحرق في وضع النبض. للحصول على أفضل النتائج ، استخدم وضع التفريغ الدوري / الدوري على فترات 5-10 ثانية للتعرف على الإيقاع الصوتي المستمر.
س: ما هو الضمان والدعم المشمول؟
ضمان قياسي مدته 12 شهراً يغطي عيوب التصنيع، مع دعم تقني مدى الحياة. معتمدة من قبل منظمة التجارة الأوروبية و ISO. تتضمن الحزمة وحدة مؤشر، سماعات الرأس، جهاز استشعار الأرض، حقيبة حمل، شاحن،و دليل المستخدمالتدريب في الموقع وخيارات الضمان الموسع متوفرة عند الطلب.
