| مكان المنشأ: | شيان، شنشي، الصين |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | CE |
| رقم الموديل: | اكس اتش دي دي 503 اي |
الـمحدد موقع عطل الكابل XHDD503E يستخدم مبادئ التقاط الاهتزاز والحث الكهرومغناطيسي لتحديد الموقع المحدد لنقطة عطل الكابل. يستخدم مولد نبضات عالي الجهد للتسبب في تفريغ الوميض عند نقطة العطل. يتم التقاط الظواهر الفيزيائية مثل موجات الاهتزاز والموجات الصوتية والموجات الكهرومغناطيسية المتولدة عن تفريغ الوميض عند نقطة العطل بواسطة مسبار خاص لأداة التوجيه، وتضخيمها ومعالجتها وعرضها وإخراجها بواسطة أداة تحديد موقع عطل الكابل. يتم تحديد الموقع الدقيق لنقطة العطل من خلال حاسة السمع والرؤية لدى المختبر. أي أن مهمة تحديد موقع نقطة عطل الكابل بدقة "فوق الكابل مباشرة وداخل نطاق القياس التقريبي" قد اكتملت.
محدد موقع عطل الكابل هذا مناسب لأعطال المقاومة المنخفضة والدوائر القصيرة والدوائر المفتوحة والانفصال في كابلات الطاقة والكابلات المحورية عالية التردد وكابلات إنارة الشوارع والأسلاك المدفونة المصنوعة من مواد مختلفة ذات مقاطع ووسائط مختلفة، بالإضافة إلى تسرب المقاومة العالية و عطل الوميض عالي المقاومة.
ميزات المنتج
1. شاشة LCD تعمل باللمس مقاس 5 بوصات ذات سطوع عالٍ تضمن الرؤية تحت أشعة الشمس.
2. يحتوي على 4 أوضاع اختبار: قياسي، محسن، تقليل الضوضاء، ومخصص.
3. يحتوي على 4 وظائف تحديد المواقع: مزامنة صوتية مغناطيسية، صوت نقي، مغناطيسي نقي، وجهد خطوة.
4. يحتوي على تقنية تقليل ضوضاء الخلفية ويمكن الاختيار من بين مجموعة متنوعة من طرق التصفية.
5. مزود بوظائف BNR وكتم الصوت.
4. يحتوي على مؤشر انحراف المسار.
5. مزود بمستشعرات إشارة عزل مادي متعددة الطبقات، درجة مقاومة للماء IP65.
6. بطارية ليثيوم مدمجة ذات سعة كبيرة، ووقت استعداد طويل، ومجهزة بشاحن سريع.
7. صغير وخفيف الوزن وسهل التشغيل وواجهة بسيطة بين الإنسان والآلة.
المواصفات الفنية
| معلمات المرشح | lكل تمرير: 100 هرتز ~ 1600 هرتز. |
| lتمرير منخفض: 100 هرتز ~ 300 هرتز. | |
| lكوالكوم: 160 هرتز ~ 1600 هرتز. | |
| lتمرير نطاقي: 200 هرتز ~ 600 هرتز. | |
| كسب القناة: | 8 مستويات قابلة للتعديل. |
| كسب القناة المغناطيسية: | 8 مستويات قابلة للتعديل. |
| كسب جهد الخطوة: | 8 مستويات قابلة للتعديل. |
| كسب الإخراج: | 16 مستوى (0~112 ديسيبل) |
| مقاومة الإخراج: | 350Ω |
| دقة تحديد المواقع الصوتية المغناطيسية: | ≤0.1 م. |
| دقة تحديد المواقع بجهد الخطوة: | ≤ 0.5 م. |
| دقة تحديد مسار: | ≤ 0.5 م. |
| يحتوي على وظائف تقليل ضوضاء الخلفية BNR وكتم الضوضاء. | |
| طريقة التحكم في العرض: | تحكم بشاشة تعمل باللمس عالية السطوع مقاس 5 بوصات. |
| مزود الطاقة: | 4 * بطاريات ليثيوم قياسية 18650. |
| وقت الاستعداد: | أكثر من 8 ساعات. |
| الحجم: | 428L×350W×230H |
| الوزن الإجمالي: | 7 كجم. |
| درجة الحرارة المحيطة: | -25~65℃؛ الرطوبة النسبية: ≤90%. |
Wمبدأ العمل
1. طريقة المزامنة الصوتية المغناطيسية:
تعد طريقة المزامنة الصوتية المغناطيسية طريقة دقيقة وفريدة من نوعها لتحديد موقع العطل بدقة. يعتمد مبدأها على طريقة تحديد النقاط الصوتية التقليدية ويضيف الكشف عن الإشارات الكهرومغناطيسية وتطبيقها.
عندما يقوم المولد عالي الجهد بإجراء تفريغ تأثيري على الكابل المعيب، ينتقل الصوت الناتج عن التفريغ عند نقطة العطل إلى الأرض. يتم التقاط الإشارة الصوتية بواسطة مسبار عالي الحساسية. بعد التضخيم، يمكن سماع صوت "البوب" عن طريق الاستماع باستخدام سماعات الرأس.
يتلقى المسبار المدمج إشارة المجال المغناطيسي في الوقت الفعلي، ويستخدم مبدأ أن سرعة انتشار المجال المغناطيسي أعلى بكثير من سرعة انتشار الصوت لتحديد مسافة نقطة العطل عن طريق اكتشاف الفرق الزمني بين الإشارة الكهرومغناطيسية والإشارة الصوتية. استمر في تحريك موضع المستشعر للعثور على النقطة ذات الفرق الزمني الصوتي المغناطيسي الأصغر، ثم سيكون الموقع الدقيق لنقطة العطل أسفلها.
تستخدم أدوات تحديد النقاط القانونية للقياس الصوتي التقليدية بشكل عام سماعات الرأس فقط للمراقبة، أو يتم استكمالها بتأرجح مؤشر العداد لتحديد صوت التفريغ عند نقطة العطل. نظرًا لأن صوت التفريغ يختفي في غمضة عين ولا يختلف كثيرًا عن ضوضاء البيئة المحيطة، فإنه غالبًا ما يجلب صعوبات كبيرة للمشغلين الذين ليس لديهم خبرة كبيرة. تتجنب طريقة المزامنة الصوتية المغناطيسية بشكل فعال المشكلات المذكورة أعلاه لطريقة القياس الصوتي التقليدية.
2. طريقة الصوت النقي:
تتكون طريقة الصوت النقي من مستشعر اهتزاز صوتي، ومضخم إشارة، ودارة مرشح، ووحدة أخذ عينات، ومعالج، ووحدة عرض، ووحدة مضخم طاقة، وسماعات رأس، وما إلى ذلك.
تُستخدم طريقة الصوت النقي بشكل أساسي لقياس المقاومة العالية وأعطال الوميض. مبدأها الرئيسي هو استخدام مصدر جهد عالي لتطبيق جهد نبضي على الكابل المعيب للتسبب في انهيار التفريغ عند نقطة العطل، ثم استخدام الصوت المتولد أثناء التفريغ لتحديد موقع العطل بدقة. يحول مستشعر الاهتزاز الصوتي الإشارة الصوتية إلى إشارة كهربائية، والتي يتم تضخيمها وتصفيتها بواسطة مضخم إشارة ودارة مرشح. أخيرًا، يتم استعادته إلى صوت من خلال سماعات الرأس، أو يتم عرض شدة الصوت. المكان الذي به أكبر شدة صوت هو نقطة العطل.
3. طريقة المغناطيس النقي:
يمكن لطريقة المغناطيس النقي تحديد مسار الكابل والموقع الدقيق لنقطة عطل الكابل. مبدأها الرئيسي هو استخدام مصدر جهد عالي لتطبيق جهد نبضي على الكابل المعيب، واستخدام ملف حث لالتقاط إشارة النبض، والحكم على ما إذا كان ينحرف عن الكابل من خلال خصائص إشارة النبض. عندما تنحرف خصائص إشارات النبض الملتقطة، يتم تحديدها كنقطة عطل.
4. طريقة الإطار A:
إذا حدث عطل أرضي في كابل مدفون، فيمكننا استخدام طريقة فرق الجهد للعثور على نقطة العطل. الطريقة هي إضافة جهد اختبار بين نقطة الاختبار الخاصة بالكابل المعيب والأرض، ثم سيتم تشكيل مجال كهربائي موزع متحد المركز مع نقطة الدخول حول نقطة دخول الكابل. لا يوجد فرق جهد بين أي نقاط بنفس نصف القطر في هذا المجال الكهربائي، ولكن هناك فرق جهد بين أي نقطتين بنصفي قطر مختلفين (النقطتان A و B في الشكل)، وعندما تكون المسافة بين النقطتين ثابتة، فإن المسافة بين النقطتين هي كلما كان الجسم أقرب، كلما كان فرق الجهد أقوى.
باستخدام هذه الميزة، يمكننا تحريك النقطتين A و B تدريجياً بالقرب من النقطة المركزية. عندما تكون نقطة العطل بالضبط بين النقطتين A و B، يصبح فرق الجهد صفرًا. إذا استمر في التحرك إلى ما بعد نقطة العطل، فسوف تنعكس قطبية فرق الجهد، بحيث يمكن تحديد نقطة التأريض بدقة عن طريق التحرك ذهابًا وإيابًا.
تخطيط الأداة والتعليمات

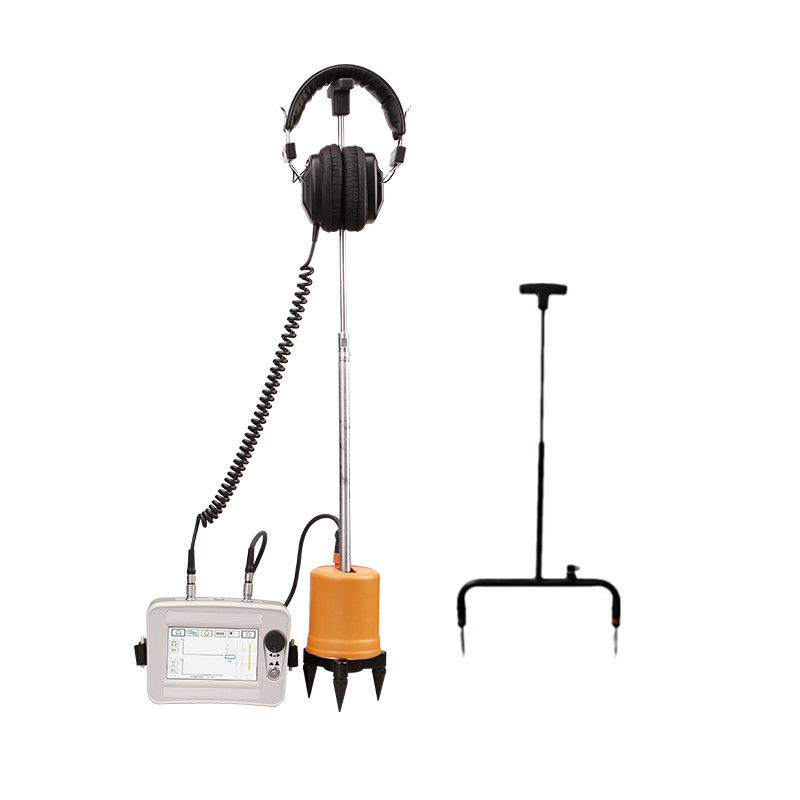

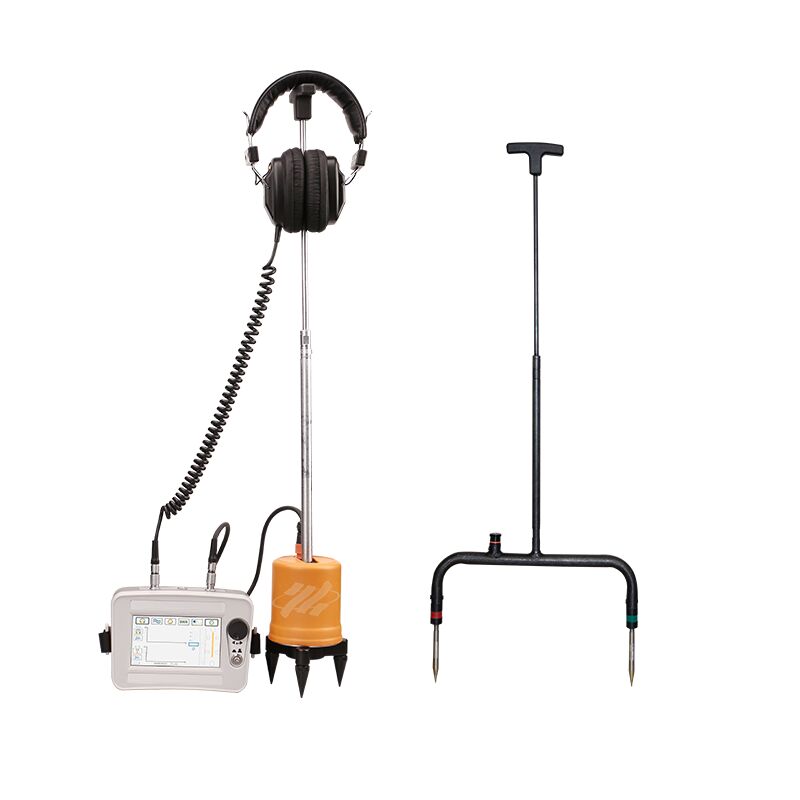

تكوين الأداة
1. محدد موقع عطل الكابل: تحديد موقع نقاط عطل الكابل بدقة ضمن نطاق القياس التقريبي.
2. المسبار: بما في ذلك المسبار والمسبار وثلاثة مخالب وقضيب توصيل، متصل بقناة الإدخال لتلقي الإشارات.
3. ارتداء سماعات الرأس؛ قم بتوصيل قناة الإدخال الخاصة بأداة التوجيه (ملاحظات إشارة الإخراج).
4. خط إشارة بـ 7 نوى: توصيل الكابل بين أداة التوجيه والمسبار (توصيل أداة التوجيه والمسبار).
5. الشاحن: قم بتوصيله بمقبس شحن الجهاز للشحن.
6. إطار A: يستخدم عند الاختبار باستخدام طريقة جهد الخطوة.
7. كابل توصيل الإطار A: محدد موقع عطل الكابل وكابل توصيل الإطار A.
8. دبوس أرضي: ملحق مطابق للإطار A.
تعليمات محددة لطريقة اختبار الإطار A:
حرك الإطار A ببطء على طول مسار دفن الكابل نحو نهاية الكابل ولاحظ التغييرات في الرسوم البيانية الشريطية الحمراء والخضراء على شاشة الاختبار. يعكس هذا التغيير في اتجاه التيار.
على مسافة كبيرة من نقطة التلف، تظهر القضبان الحمراء والخضراء على الشاشة بشكل غير منتظم وصغير.
عندما تقترب من نقطة العطل، على سبيل المثال حوالي 5 أمتار من نقطة العطل، ستلاحظ أن الرسم البياني الشريطي الأحمر يصبح كبيرًا جدًا، كما هو موضح في الصورة أدناه.
عندما تكون فوق نقطة العطل مباشرة أو على بعد حوالي 1-2 متر أمام وخلف نقطة العطل، ستلاحظ أن الرسوم البيانية الشريطية الحمراء والخضراء تصبح صغيرة جدًا وتظهر على الشاشة.
بمجرد تجاوز نقطة العطل، على سبيل المثال حوالي 5 أمتار من نقطة العطل، ستلاحظ أن الرسم البياني الشريطي الأخضر يصبح كبيرًا جدًا.
بهذه الطريقة، من خلال البحث بصبر، يمكنك العثور على موقع العطل.
