| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | CE ISO |
| رقم الموديل: | 502A2+503C+507C+535-2L |

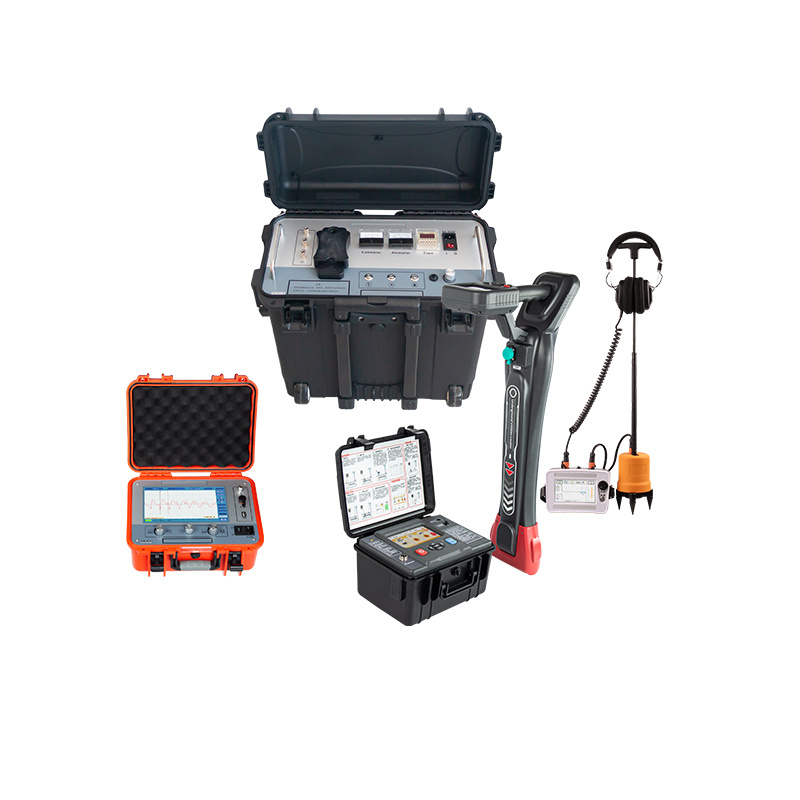

نظام تحديد خطأ الكابل المحمول
502A2+503C+507C+535-2L
وظيفة النظام
1.استخدام DC أو نبضات عالية الجهد لجعل نقطة خطأ الكابل تتوهج وتفريغ
2استخدام مبدأ انعكاس الموجة السائحة للقياس التقريبي لجميع أنواع أخطاء العزل الرئيسي للكابلات
3.استخدام طريقة المزامنة الصوتية المغناطيسية لإجراء قياس دقيق لجميع أنواع عيب العزل الرئيسي للكابل
مولد التيار الكهربائي العالي XHHV535-2L
| وضع الخروج | EMP ((اندفاع) ، DC ((مقاومة الجهد) |
| الجهد الخارجي | 0-32 كيلو فولت |
| مكثف مدمج | 2μF |
| طاقة التفريغ | ماكس 1024ج |
| قوة الاصطدام | ذروة 250 واط |
| معدل النبض | تأثير تلقائي لمدة حوالي6ثواني |
| تحويل مستويات التوتر | الدليل |
| نوع ضبط الجهد | مستمرة |
| الإشارة | قياس الجهد الجانبي للجهد العالي، إشارة إلى الجهد الخارجي والتيار في الوقت الحقيقي |
| تبديل أنماط العمل | الدليل |
| الحد الأدنى للتيار الخارجي في وضع التيار المباشر | 7.5في32كيلو فولت |
| حماية آمنة | مع وظيفة الحماية من بدء الصفر ، آمنة وموثوقة |
| الإفراج | تصميم قياس عالية الجهد فريدة من نوعها، في حالة التوقف، فإنه سوف تفريغ تلقائيًا السعة الداخلية للجهاز |
| قوة العمل | التيار المتردد 220V±15%,50 هرتز±1هرتز(60 هرتز) |
| معالجة الجهد المتردد | فولتاج الخروج قابل للتعديل ومدى الإشارة 0-32كيلو فولت، نطاق إشارة التيار الخارجي 0-20A |
| السلامة | إنتهى-الجهدالحماية من الحرارة الزائدة التفريغ التلقائي بعد التشغيل |
| تصنيف الحماية | ليس أقل من IP54 |
| الوزن الإجمالي | ليس أكثر من30كيلوغرام |
II، TDR كابل تحديد العيوب XHGG502A2
| وضع النقطة الثابتة | الوضع القياسي، الوضع المعزز، وضع الحد من الضوضاء، الوضع المخصص (ms، شكل الموجة) |
| طريقة النقطة الثابتة | طريقة الفارق الزمني الذكي، طريقة الفحص الكهرومغناطيسي، طريقة القياس الصوتي |
| تحديد الموقع الدقة | نقطة ثابتة: 0.1m، مسار: 0.1m |
| العرض | TFT فائقة الوضوح 5 بوصات، 800 × 480 لون حقيقي |
| اللغة | اللغة الرسومية أكثر حدسيّة |
| المكاسب | 120dB، ضبط تلقائي بالكامل، ويمكن أيضا أن يتم ضبطها يدويا |
| نطاق التردد | 100~1600 هرتز |
| النطاق الديناميكي | 0~112dB ((16المعدات) |
| الزناد المتزامن | محرك تشغيل متزامن صوتي آلي بالكامل؛ محرك تشغيل متزامن آلي بالكامل بمجال مغناطيسي |
| نطاق الكشف | 0.00~99.99ms،75mV~75V |
| المسبار | مسبار ذكي معدني رقمي بالكامل |
| سماعات الرأس | 600Ω تقنية تخفيف الضوضاء القوية العسكرية ومكافحة التداخل |
| قوة العمل | 4*18650 بطارية الليثيوم القياسية |
| ساعات العمل | أكثر من 8 ساعات |
| درجة حرارة البيئة | -25~65 درجة مئوية؛ الرطوبة النسبية: ≤90% |
| الوزن | المضيف 0.6 كجم، المستشعر 1.4 كجم |
| الدرجة المقاومة للماء | IP65 |
IV، اختبار مسار الكابلات الشامل XHGX507C
| المستقبل | |
| الوظيفة | الكشف عن خطوط الأنابيب (تتبع موقع الكابلات، عرض الاتجاه، قياس العمق، قياس التيار) ، تحديد الكابلات، اكتشاف أخطاء الإطار (وظيفة اختيارية) |
| القوة | 8بطارية الليثيوم قابلة لإعادة الشحن ذات سعة كبيرة 4 فولت |
| طريقة الإدخال | ملف استقبال مدمج ، عداد مرن ، إطار A (وظيفة اختيارية) |
