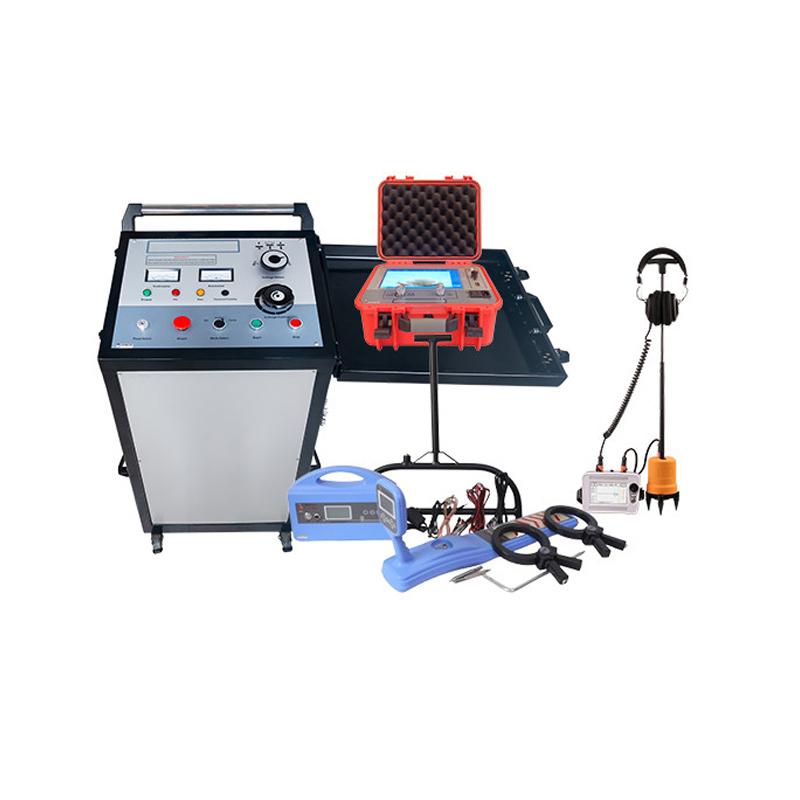

مجموعة محدد موقع أعطال الكابلات الأرضية XZH TEST، نظام محدد موقع أعطال الكابلات المحمول
1. المواصفات
| وظيفة النظام | ||
|
1. استخدم نبضات التيار المستمر أو الجهد العالي لجعل نقطة عطل الكابل تومض وتفرغ 2. استخدم مبدأ انعكاس الموجة المتنقلة لإجراء قياس تقريبي لجميع أنواع أعطال العزل الرئيسي للكابل 3. استخدم طريقة المزامنة الصوتية المغناطيسية لإجراء قياس دقيق لجميع أنواع أعطال العزل الرئيسي للكابل |
||
| أنا، عالي مولد اندفاع الجهد العالي XHHV535-4T | ||
| وضع الإخراج | تيار مستمر، فردي، دوري | |
| جهد الخرج | 0-8 كيلو فولت / 0-16 كيلو فولت / 0-32 كيلو فولت، ثلاثة تبديلات للجهد قابلة للتبديل | |
| مكثف مدمج | 64μF/16μF/4μF | |
| طاقة التفريغ | 2048J | |
| قوة التأثير | 2000VA | |
| معدل النبض | تأثير تلقائي لمدة 6 ثوانٍ تقريبًا، تأثير يدوي لأي وقت تحكم | |
| تبديل مستويات جهد الاندفاع | يدوي | |
| نوع تعديل الجهد | مستمر | |
| إشارة | قياس الجهد من جانب الجهد العالي، إشارة إلى جهد الخرج والتيار في الوقت الفعلي | |
| تبديل أوضاع التشغيل | يدوي | |
| تيار الخرج المستمر | 60mA | |
| حماية آمنة | مع وظيفة حماية بدء التشغيل الصفري، آمن وموثوق | |
| تفريغ | تصميم فريد لقياس الجهد العالي، في حالة التوقف، سيقوم تلقائيًا بتفريغ السعة الداخلية للجهاز | |
| طاقة العمل | تيار متردد 220 فولت ± 15٪، 50 هرتز ± 2 هرتز | |
| اختبار جهد التحمل للتيار المستمر | جهد الخرج قابل للتعديل ونطاق الإشارة 0-35 كيلو فولت، نطاق إشارة تيار الخرج 0-20 أمبير | |
| حرق التيار |
تكييف العطل (الحرق) مع تيار يصل إلى 60 مللي أمبير عند 32 كيلو فولت |
|
| السلامة |
الحماية من الجهد الزائد والتيار الزائد وارتفاع درجة الحرارة. التفريغ التلقائي بعد التشغيل |
|
| تصنيف الحماية | لا يقل عن IP54 | |
| الأبعاد (مم) | 534L×444W×805H مم | |
| الوزن الإجمالي | لا يزيد عن 120 كجم | |
| ثانيا،محدد موقع أعطال الكابلات TDR XHGG502A | ||
| طريقة الاختبار | نبضة الجهد المنخفض، تيار النبض، جهد النبض، نبضة مضاعفة ARC | |
| معدل أخذ العينات | 1 ميجاهرتز ~ 400 ميجاهرتز | |
| إخراج النبض | أحادي القطب | |
| سعة النبض | 300 فولت | |
| عرض النبض | 0.15μS/0.30μS /0.60μS/1.20μS/2.4μS/5.0μS/7.5μS/10μS | |
| نطاق القياس | ≥120 كم | |
| نطاق القياس | 100 م / 300 م / 500 م / 1 كم / 3 كم / 5 كم / 10 كم / 25 كم / 50 كم / 100 كم | |
| الحد الأدنى للدقة | 0.07 م | |
| خطأ القياس | ≤±(0.5％×L+1m),L هو طول الكابل | |
| كسب الإشارة | 0…100٪، قابل للتعديل | |
| سرعة الانتشار | 10…999.9 م / µs | |
| معاوقة الخرج | مطابقة تلقائية | |
| الزناد |
تلقائي مستمر |
|
| ظروف العمل | درجة الحرارة -25 درجة مئوية ~ +65 درجة مئوية، الرطوبة النسبية 85٪، الضغط الجوي 750 ± 30 ملم زئبق | |
| ثالثا،محدد موقع عطل الكابل XHDD503C | ||
| وضع النقطة الثابتة | الوضع القياسي، الوضع المحسن، وضع تقليل الضوضاء، الوضع المخصص (ms، شكل الموجة) | |
| طريقة النقطة الثابتة | طريقة فرق التوقيت الذكي، طريقة الفحص الكهرومغناطيسي، طريقة القياس الصوتية | |
| دقة تحديد المواقع | النقطة الثابتة: 0.1 م، المسار: 0.1 م | |
| عرض | TFT فائق السطوع 5 بوصات، 800×480 لون حقيقي | |
| اللغة | اللغة الرسومية أكثر بديهية | |
| الكسب | 120 ديسيبل، تعديل تلقائي بالكامل، يمكن تعديله يدويًا أيضًا | |
| نطاق التردد | 100 ~ 1600 هرتز | |
| النطاق الديناميكي | 0 ~ 112 ديسيبل (16 تروس) | |
| الزناد المتزامن | زناد صوتي متزامن تلقائي بالكامل؛ زناد المجال المغناطيسي المتزامن التلقائي بالكامل | |
| نطاق الكشف | 0.00 ~ 99.99 مللي ثانية، 75 مللي فولت ~ 75 فولت | |
| المسبار | كتم الصوت التلقائي، مسبار ذكي معدني رقمي بالكامل | |
| سماعة الرأس | 600Ω تقنية عسكرية لتقليل الضوضاء القوية ومكافحة التداخل | |
| طاقة العمل | 4 * 18650 بطارية ليثيوم قياسية | |
| ساعات العمل | أكثر من 8 ساعات | |
| درجة الحرارة المحيطة | -25 ~ 65 درجة مئوية؛ الرطوبة النسبية: ≤90٪ | |
| وزن | المضيف 0.6 كجم؛ المستشعر 1.4 كجم | |
| درجة مقاومة الماء | IP65 | |
| رابعا،جهاز اختبار شامل لمسار الكابل | ||
| جهاز الإرسال | ||
| تردد الخرج | التردد المنخفض (815 هرتز)، التردد المتوسط (8 كيلو هرتز)، التردد العالي (33 كيلو هرتز)، تردد الراديو (83 كيلو هرتز) | |
| طاقة الخرج | 10 واط، أربعة مستويات إخراج: منخفض، متوسط، مرتفع، كامل | |
| جهد الخرج | 150 فولت | |
| وضع الإخراج | طريقة التوصيل المباشر، طريقة الاقتران، طريقة الحث | |
| عرض | وضع الإخراج، التردد، طاقة الخرج، مقاومة الحلقة، تيار الحلقة، سعة البطارية المتبقية، إنذار الجهد الخطير، إلخ. | |
| مشبك الاقتران | القطر الداخلي للاقتران Φ150 مم | |
| المتلقي | ||
| وضع العمل | التتبع، التحديد، جهد الخطوة | |
| تردد الاستقبال | التردد المنخفض (815 هرتز)، التردد المتوسط (8 كيلو هرتز)، التردد العالي (33 كيلو هرتز)، تردد الراديو (83 كيلو هرتز) | |
| عرض | العمق، التيار، التردد، الوضع، الكسب، قوة الإشارة، التاريخ، الوقت، إلخ. | |
| عمق الكشف | ≥10 م | |
| خامساً اختبار الكابلات | ||
| (ملاحظة: نظرًا لوجود جهد عالي 35 كيلو فولت، يتم تصنيع كابلات جهد عالي خاصة ويجب إبعادها عن الموقع أثناء التشغيل.) | ||
| كابل إخراج الجهد العالي | سلك أساسي 2.5 مم 2 أحمر، يتحمل جهد 50 كيلو فولت تيار مستمر، مع طبقة تدريع، قطر خارجي 14 مم، طول 10 أمتار، بما في ذلك تركيب بكرة كبيرة. | |
| كابل أرضي | تأريض 3 أعمدة - قلب رئيسي 16 مم 2 لون شفاف، فرع 2.5 مم 2، طول 10 أمتار. بما في ذلك تركيب بكرة صغيرة. | |
