| مكان المنشأ: | شيان، شنشي، الصين |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | CE |
| رقم الموديل: | إكس إتش دي دي 503 |

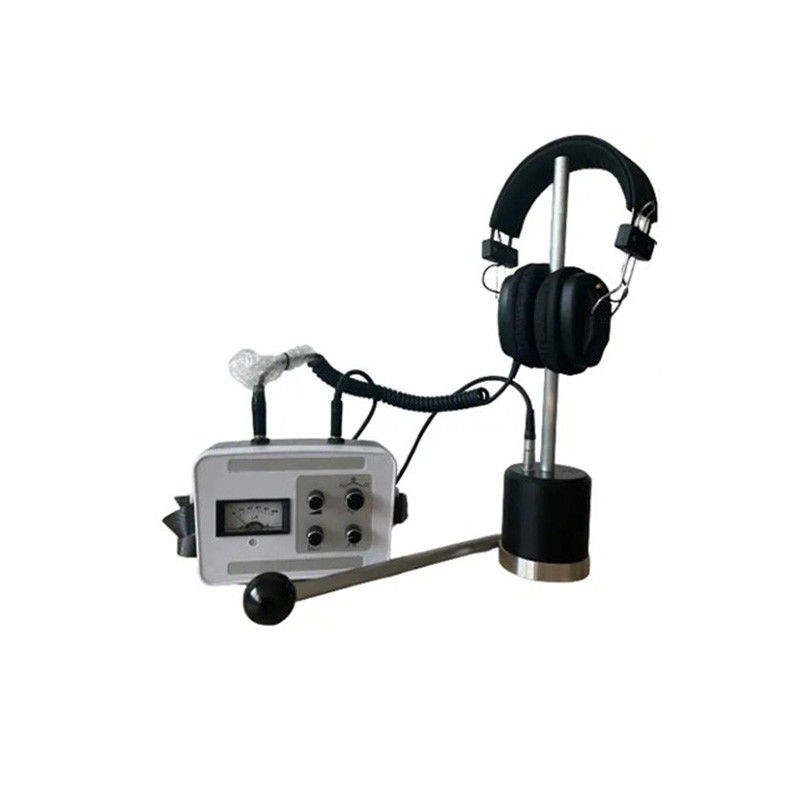

XHDD503 هو كلاسيكي ناقل تحت الأرض كابل خطأ مؤشر تطوير مستقلة ومنتجة من قبل شركتنا.تكنولوجيا الكشف عن التزامن الصوتي المغناطيسي التي اعتمدتها أصبحت ناضجة للغاية ومقبولة على نطاق واسع ومعترف بها من قبل المستخدمين في الصناعة.
جهاز تحديد خطأ الكابل XHDD503 صغير جدا وخفيف ، وهو معبأ في غلاف PVC وقائي ، سهل الحمل بعد أن ينتهي المستخدم من الكشف.
تم تصميم مؤشر خطأ كابل التيار XHDD503 مع عرض ميكروامتر ، مع ضبط المستوى الكهربائي ، ضبط التردد وتعديل حجم الأزرار.
من خلال مراقبة تأرجح المؤشر على ميكروامتر، يمكنك أن ترى قوة المجال المغناطيسي خلال تفريغ الفلاش أوف في نقطة الخطأ.تدوير مفتاح المستوى الكهربائية لضبط مرجعية قوة المجال المغناطيسيفي عملية اكتشاف المسار، تعديل تردد الاستقبال يمكن أن تجعل آذاننا تسمع إشارة المسار التي هي أسهل لتحديد.ضبط مفتاح التردد خلال عملية تحديد موقع الخطأ يمكن أن تتجنب بشكل فعال إشارة الراديوضبط الصوت أثناء تحديد موقع خطأ الكابل واكتشاف مسار الكابل، بحيث تسمع آذاننا إشارة صوتية أكثر ملاءمة.
المعلمات التقنية
| التكبير | 500,000 مرة |
| دقة الموقع | ± 0.2m |
| عائق الخروج | 350Ω |
| إمدادات الطاقة للعمل | بطارية قياسية 3.7 فولت 3200mAh 4 خلايا |
| التيار الهادئ | < 10mA |
| عمق الكشف: | أكثر من 10 أمتار |
| ظروف العمل | درجة الحرارة المحيطة: -25 ~ 65 °C؛ الرطوبة النسبية: ≤90٪. |
خصائص المنتج
1تتلقى موجات الاهتزاز، موجات الصوت والموجات الكهرومغناطيسية المولدة أثناء التفريغ في نقطة الفشل.
2تم تصميم القنوات الصوتية والمغناطيسية بشكل منفصل وتشغيلها بشكل منفصل ، مع قدرة أقوى على مكافحة التداخل.
3ضخامة فائقة، عمق الكشف أكبر من 10 أمتار
4تصميم منخفض للغاية وذو طاقة منخفضة ، والتيار الهادئ أقل من 10mA ، والتشغيل المستمر هو أكثر من 20 ساعة ؛
5تصميم المقياس التناظري، قوة الإشارة والاتجاه واضحة في لمحة.
6يمكن تعديل مستوى الصفر بشكل تعسفي، مناسبة لمشاهد مختلفة قوية وضعيفة.
1- عداد الإشارة:يشير إلى قوة المجال المغناطيسي أثناء التفريغ الفلاش أوف في نقطة الخطأ.
2تعديل الحجم:ضبط في نقطة ثابتة ومسار حتى تتمكن آذاننا من سماع إشارات صوتية أكثر ملاءمة
3وضع العمل:تحديد وضع العمل (منغلق، نقطة ثابتة، مسار)
4تعديل الترددضبط تردد الاستقبال أثناء اكتشاف المسار بحيث تتمكن آذاننا من سماع إشارات المسار التي يمكن تحديدها بسهولة أكبر. يمكن للتعديل في نقطة ثابتة تجنب إشارات الراديو بفعالية.
5تعديل المستوى:ضبط مقياس قوة المجال المغناطيسي بحيث يمكن لرأس العداد أن يتأرجح بفعالية.
1قناة الدخول:ربطها بمستشعر المسبار لتحديد الموقع الدقيق (ربطها بمستشعر المسبار للكشف عن المسار) ؛
2قناة الخروج:ربطها بجهاز سماعة مخصص
