اختبار سعة المحول الثلاثي المرحلي ذو الطاقة العالية

نظرة عامة على المنتج

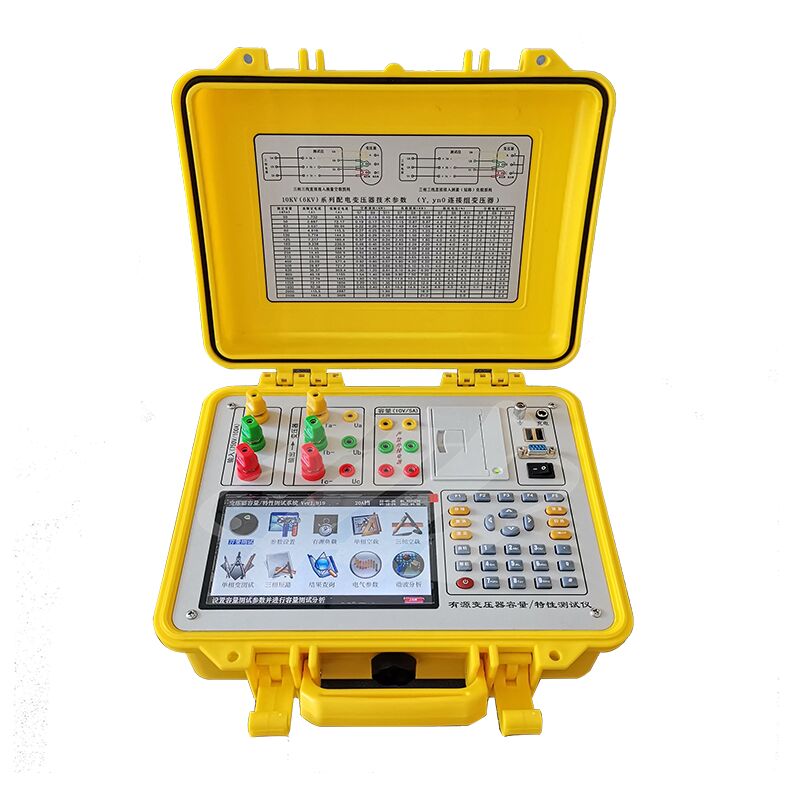

جهاز اختبار خصائص المحولات من سلسلة XHTX1318 هو جهاز عالي الدقة مخصص لقياس معلمات خصائص المحولات، بما في ذلك السعة وأداء عدم التحميل وأداء التحميل. يعمل كحل متكامل يجمع بين جهاز اختبار سعة المحولات وجهاز اختبار معلمات خصائص المحولات. هذا الجهاز قادر على إجراء قياسات دقيقة لمجموعة كاملة من معلمات تردد الطاقة لمختلف أنواع المحولات، مثل السعة ونوع الطراز وتيار عدم التحميل وفقدان عدم التحميل وجهد الدائرة القصيرة (الحمل) ومعاوقة الجهد.

ميزات الأداء:
★ 1. يقيس بدقة سعة محولات التوزيع المختلفة؛ قياس سلبي، مريح ودقيق.

★ 2. مزود بمصدر طاقة مدمج، يولد تلقائيًا مصدر طاقة اختبار ثلاثي الأطوار عالي الطاقة.

★ 3. يقيس تيار عدم التحميل وفقدان عدم التحميل وجهد الدائرة القصيرة وفقدان الدائرة القصيرة لأنواع مختلفة من المحولات.

★ 4.  يحدد بدقة طراز المحول الذي تم اختباره من خلال اختبار عدم التحميل، بما في ذلك: S7 المغمور بالزيت، S9، S11، S13، S15، S20، S21، S22، S25؛ SCB9 من النوع الجاف، SCB10، SCB11، SCB12، SCB13، SCB14، SCB15، SCB17، SCB18، SCB19، وأنواع أخرى من المحولات.

★ 5. يقوم تلقائيًا بتصحيح تشوه الموجة، وتصحيح درجة الحرارة (يوفر طريقتين: تصحيح درجة الحرارة البسيط والتصحيح المنفصل للخسائر الإضافية)، وتصحيح الجهد (اختبار عدم التحميل تحت جهد غير مقنن)، وتصحيح التيار (اختبار الدائرة القصيرة في ظل ظروف التيار غير المقنن)، وهو مناسب جدًا للوحدات التي تفتقر إلى ظروف اختبار الدائرة القصيرة للمحولات ذات السعة الأكبر.

★ 6. يقيس المحتوى التوافقي الثاني إلى الثاني والثلاثين والتشوه التوافقي الكلي للجهد والتيار.

★ 7. يقوم بإجراء تحليل متجهي بسيط ورسم مخططات متجهية.

★ 8. يعرض مخططات الموجة للمعلمات الكهربائية المختلفة، ويعمل كجهاز أوسيلوسكوب.

★ 9. نطاق جهد واسع: يمكن قياس الحد الأقصى للجهد حتى 750 فولت، مما يضمن الدقة دون تبديل النطاقات. يمنع تلف الجهاز بسبب اختيار نطاق الجهد غير الصحيح.

★ 10. ينقسم نطاق التيار إلى نطاقات عالية ومنخفضة، مما يضمن نطاق قياس أقصى يبلغ 100 أمبير وقياسًا دقيقًا لسعات مستوى المللي فولت، مما يلبي متطلبات قياس جهد معاوقة PT.

★ 11. نطاق قياس السعة: 20 كيلو فولت أمبير ~ 800000 كيلو فولت أمبير (محولات ثلاثية الأطوار)

5 كيلو فولت أمبير ~ 100000 كيلو فولت أمبير (محولات أحادية الطور)

★ 12. وظيفة مؤشر النسبة المئوية للطاقة المتبقية للبطارية، وليس مجرد إنذار بسيط بانخفاض البطارية. ★ 13. شاشة LCD ملونة كبيرة وعالية السطوع، وقوائم كاملة بالأحرف الصينية ومطالبات التشغيل تمكن من تفاعل الإنسان والآلة سهل الاستخدام. أزرار لمس سيليكون موصلة تجعل التشغيل أبسط وتطيل عمر الزر.

★ 14. يمكن للمستخدمين طباعة بيانات الاختبار في أي وقت باستخدام طابعة صغيرة.

★ 15. وظيفة تخزين نتائج الاختبار، قادرة على تخزين 200 مجموعة من بيانات اختبار السعة.

المعايير الفنية
☆ 1. خصائص الإدخال

الجزء النشط:

نطاق قياس الجهد: 0 ~ 10 فولت

نطاق قياس التيار: 0 ~ 10 أمبير

الجزء السلبي:

نطاق قياس الجهد: 0 ~ 750 فولت نطاق واسع.

نطاق قياس التيار: 0 ~ 20 أمبير ~ 100 أمبير نطاق مزدوج داخلي، اختيار تلقائي أو يدوي.

☆ 2. الدقة

الجهد: ±0.2%

التيار: ±0.2%

الطاقة: ±0.2% (CosΦ>0.2)، ±0.3% (0.02

☆ 3. درجة حرارة التشغيل: -25℃~ +65℃

☆ 4. مزود الطاقة للشحن: تيار متردد 160 فولت ~ 260 فولت

☆ 5. العزل: ⑴، مقاومة العزل بين أطراف إدخال الجهد والتيار والغلاف ≥100MΩ.

⑵، يتحمل طرف إدخال طاقة العمل والغلاف تردد طاقة يبلغ 2 كيلو فولت (RMS) لمدة دقيقة واحدة.
