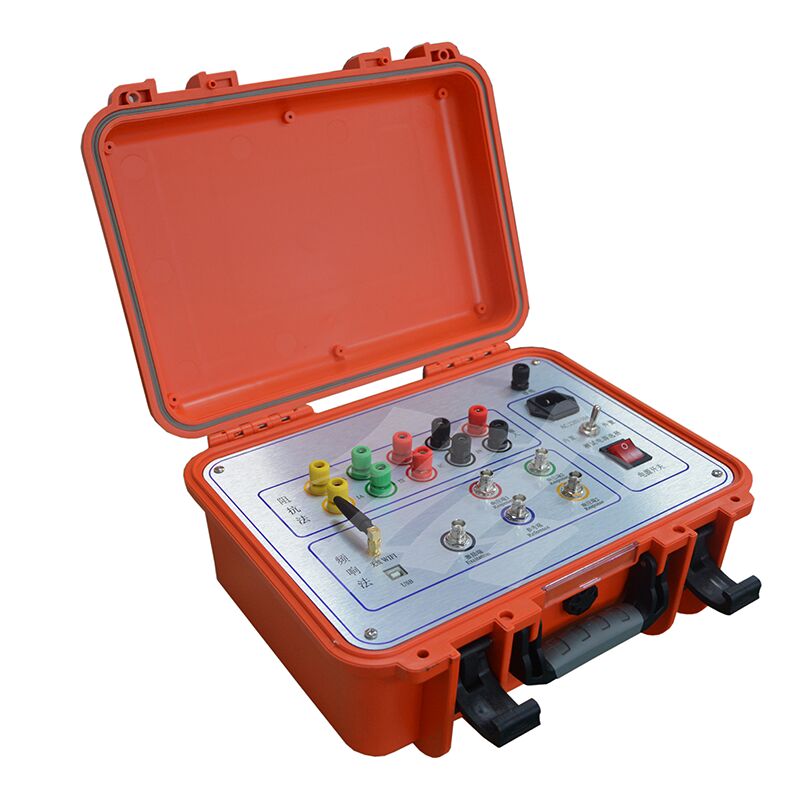

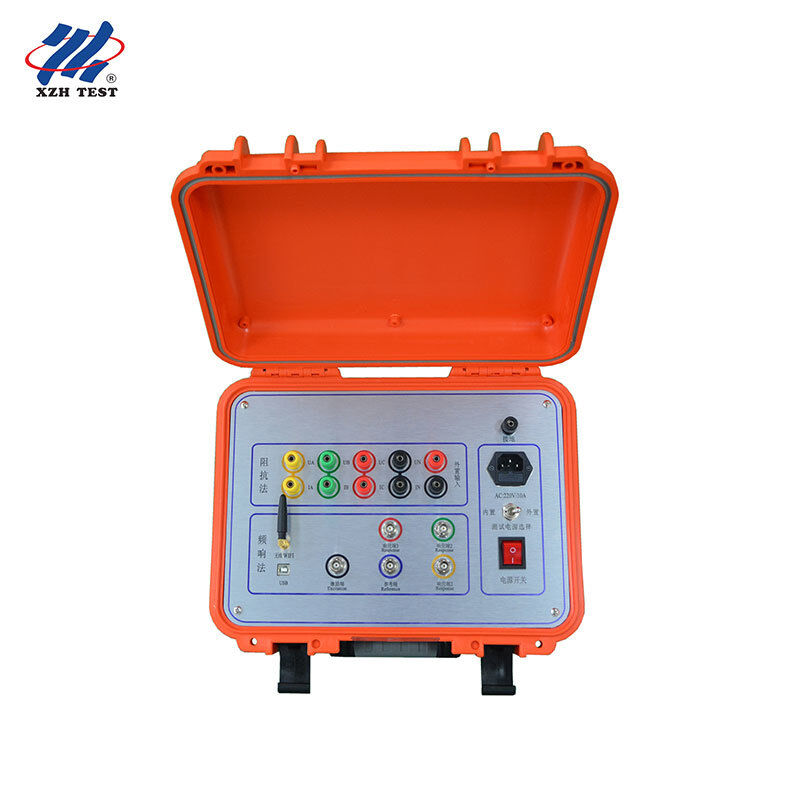

جهاز اختبار المحولات مع المسح الخطي وتحليل الاستجابة الترددية

بعد تصميم المحول وتصنيعه، يتم تثبيت ملفاته وهيكله الداخلي. بالنسبة للملفات متعددة اللفائف للمحول، فإن تصنيفات الجهد المتطابقة وطرق اللف تترجم إلى معلمات ثابتة (Ci، Li)، والتي تقفل استجابة الخصائص في المجال الترددي لكل ملف. ونتيجة لذلك، يمكن مقارنة الأطياف الترددية للملفات ثلاثية الطور بفعالية.

تتغير معلمات لف المحول الموزعة عند حدوث دوائر قصر بين اللفات/بين الأطوار أثناء الاختبار، أو تنزاح الملفات بسبب تأثيرات النقل، أو تتشوه الملفات بسبب القوى الكهرومغناطيسية أثناء تشغيل الدائرة القصيرة/الخطأ. هذه التغييرات تعطل السمات الأصلية للمحول في المجال الترددي، بما في ذلك تقلبات سعة الاستجابة الترددية وانحرافات تردد الرنين. جهاز اختبار لف المحولات الخاص بنا - المصمم باستخدام تحليل الاستجابة - هو أداة حديثة غير مدمرة للكشف عن أعطال المحولات الداخلية، وهي قابلة للتطبيق على المحولات الكهربائية بقوة 63 كيلو فولت إلى 500 كيلو فولت.

يقوم هذا الجهاز بقياس كيفية استجابة معلمات لف المحول عبر نطاقات تردد مختلفة. يقوم بتقييم مدى تشوه اللفائف الداخلية عن طريق تقييم مقادير تغيير المعلمات، وسعة/مناطق اختلاف الاستجابة الترددية، وأنماط الاتجاه. باستخدام هذه الرؤى، يمكن للمستخدمين تحديد ما إذا كان المحول قد تعرض لتلف شديد ويحتاج إلى إصلاح بسرعة.

1. يتكون جهاز اختبار تشوه لف المحولات من وحدة قياس وبرنامج تحليل. يتم التحكم في وحدة القياس بواسطة كمبيوتر دقيق عالي السرعة وتتكون من توليد الإشارة وقياس الإشارة. تتصل وحدة القياس بجهاز لوحي أو كمبيوتر محمول عبر واجهة USB.
2. أثناء الاختبار، لا يلزم سوى إزالة قضبان التوصيل الخاصة بالمحول؛ يمكن إكمال جميع الاختبارات دون رفع غطاء المحول أو تفكيكه.
3. يتميز الجهاز بأنظمة قياس مسح تردد خطي متعددة، مع نطاق مسح تردد يصل إلى 10 ميجاهرتز. يمكن ضبط فاصل مسح التردد على 0.25 كيلو هرتز، 0.5 كيلو هرتز، و 1 كيلو هرتز، مما يوفر تحليلًا أكثر تفصيلاً لتشوه المحول.
4. الجهاز ذكي للغاية وسهل الاستخدام، مع ميزات مثل تعديل النطاق التلقائي وتعديل تردد أخذ العينات التلقائي.
5. يستخدم البرنامج منصة ويندوز وهو متوافق. يوفر للمستخدمين واجهة عرض أكثر ملاءمة وسهولة في الاستخدام.
6. يوفر تحليل مقارنة المنحنيات التاريخية، مما يسمح بتحميل منحنيات تاريخية متعددة في وقت واحد للمراقبة. يمكن تحديد أي منحنى للتحليل الأفقي والرأسي. وهو مجهز بنظام تحليل وتشخيص ذكي متخصص يمكنه تشخيص حالة لفائف المحول تلقائيًا. يمكنه تحميل ستة منحنيات في وقت واحد، وحساب المعلمات ذات الصلة لكل منحنى تلقائيًا، وتشخيص تشوه اللفائف تلقائيًا، وتقديم استنتاجات مرجعية للتشخيص.
7. يتمتع البرنامج بوظائف إدارة قوية، مع مراعاة كاملة لاحتياجات الاستخدام في الموقع. يقوم تلقائيًا بحفظ معلمات الظروف البيئية لتوفير أساس لتشخيص تشوه لف المحول. يتم حفظ بيانات القياس تلقائيًا، ولديه وظيفة طباعة ملونة، مما يجعله مناسبًا للمستخدمين لإنشاء تقارير الاختبار.
8. البرنامج سهل الاستخدام للغاية. معظم شروط القياس هي خيارات قابلة للاختيار. يمكن حفظ معلمات المحول التفصيلية للرجوع إليها في التشخيص ولا تحتاج إلى إدخالها في الموقع؛ يمكن إضافة المعلومات أو تعديلها لاحقًا، مما يجعله أكثر ملاءمة للاستخدام.
9. البرنامج ذكي للغاية. بعد توصيل إشارات الإدخال والإخراج وتعيين معلمات الظروف، يمكن إكمال جميع أعمال القياس. يمكن فتح منحنيات الموجة التاريخية في أي وقت أثناء القياس للمقارنة والمراقبة، ويمكن إيقاف القياس في أي وقت.
10. الوقت المطلوب لقياس كل طور أقل من 60 ثانية. إجمالي الوقت المطلوب لقياس تشوه اللفائف لمحول كهربائي بلفائف عالية ومتوسطة ومنخفضة (بغض النظر عن السعة ومستوى الجهد) لا يزيد عن 10 دقائق. يمكن لأفراد الأسلاك ترتيب أسلاك إدخال وإخراج الإشارة بحرية دون التأثير على نتائج القياس. يمكن لأفراد الأسلاك البقاء فوق خزان زيت المحول، مما يلغي الحاجة إلى النزول، وبالتالي تقليل كثافة العمالة.
