| مكان المنشأ: | شيان شنشي الصين |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | ISO CE |
| رقم الموديل: | XHZ1320 |
XHZ1320
بالنسبة لنظام الطاقة، يعتبر المحول هو المعدات الأساسية في النظام، لذا فإن التشغيل طويل الأجل والموثوق به للمحول يرتبط باستقرار وموثوقية النظام بأكمله.

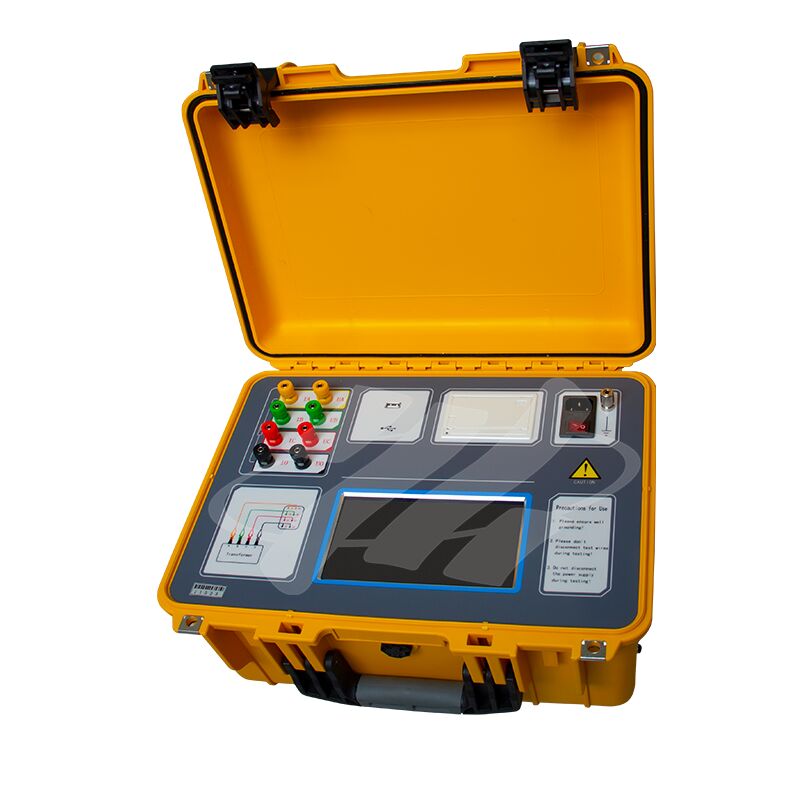

مقاومة التيار المستمر للمحول هي عنصر اختبار لا بد منه للمنتجات شبه المصنعة، واختبار المصنع للمنتجات النهائية، والتركيب، واختبار التسليم، والاختبار الوقائي لقسم الطاقة في تصنيع المحولات. يمكنه اكتشاف اختيار المواد واللحام والأجزاء المتصلة السائبة والخيوط المفقودة والأسلاك المقطوعة وما إلى ذلك بشكل فعال لملف المحول. العيوب والمخاطر الخفية بعد التشغيل. من أجل تلبية الحاجة إلى القياس السريع لمقاومة التيار المستمر للمحول، استخدمت شركتنا مزاياها التقنية لتطوير جهاز اختبار مقاومة التيار المستمر للمحول. هذه الأداة هي جيل جديد من أجهزة الاختبار السريعة التي تدمج الاختبار ثلاثي الأطوار (Yn، Y، Δ) ووظيفة إزالة المغناطيسية. إنه جهاز مثالي لقياس مقاومة التيار المستمر للمحولات الكهربائية الكبيرة. تعتمد الشاشة شاشة عرض صناعية عالية الدقة بالألوان الحقيقية، وتشغيل باللمس الكامل، ووظيفة موجه القائمة الصينية، وتشغيل بسيط وبديهي، وسرعة اختبار سريعة، ودقة عالية، ونطاق واسع.
|
1. طرف الجهد العالي قم بالتوصيل بجراب جانب الجهد العالي للمحول. |
|
2. رسم تخطيطي لأسلاك الاختبار |
|
3. شاشة لمس سعوية. حجم العرض 7.0 بوصة؛ دقة 1024 × 600. |
|
4. ملاحظات |
|
5. طرف التأريض يجب تأريض الجهاز بشكل موثوق. قد يكون هناك طلاء أو صدأ على نقطة التأريض في الموقع، والتي يجب إزالتها. |
|
6. مفتاح التشغيل/الإيقافقم بتشغيل مفتاح الطاقة لمدة ثانيتين تقريبًا للتشغيل. 7. |
|
طابعةاطبع نتائج الاختبار. 8. |
|
واجهة USBتُستخدم محرك أقراص فلاش USB خارجي لتخزين بيانات الاختبار؛ يرجى استخدام محرك أقراص فلاش USB بتنسيق FAT أو FAT32؛ أثناء عملية التخزين، يُمنع منعًا باتًا إزالة محرك أقراص فلاش USB. المواصفات الفنية |
تيار الخرج
|
مرحلة واحدة |
20 مستوى أمبير 0.5 م |
ثلاث مراحل |
|
10 أمبير + 10 أمبير ترس 0.5 م |
.1 أمبيرنطاق القياس1 أمبيرنطاق القياس |
|
|
مرحلة واحدة |
20 مستوى أمبير 0.5 م |
Ω～200Ωالدقة Ω～200Ωالدقة Ω～200Ωالدقة Ω～200Ωالدقة Ω～200Ωالدقة
|
|
10 أمبير + 10 أمبير ترس 0.5 م |
Ω ~ 80 Ωالدقة Ω ~ 80 Ωالدقة Ω ~ 80 Ωالدقة Ω ~ 80 Ωالدقة |
|
|
± |
(القراءة×0.2%+2 كلمة)الدقة |
|
|
0.1 |
μΩمزود الطاقة |
|
|
AC220V±10%، 50/60 هرتز |
درجة حرارة التشغيل |
|
|
-10 |
℃～50℃الرطوبة النسبية |
|
|
<90%، بدون تكثف |
|
|
