التشخيص الدقيق للفشل الداخلي للمحول

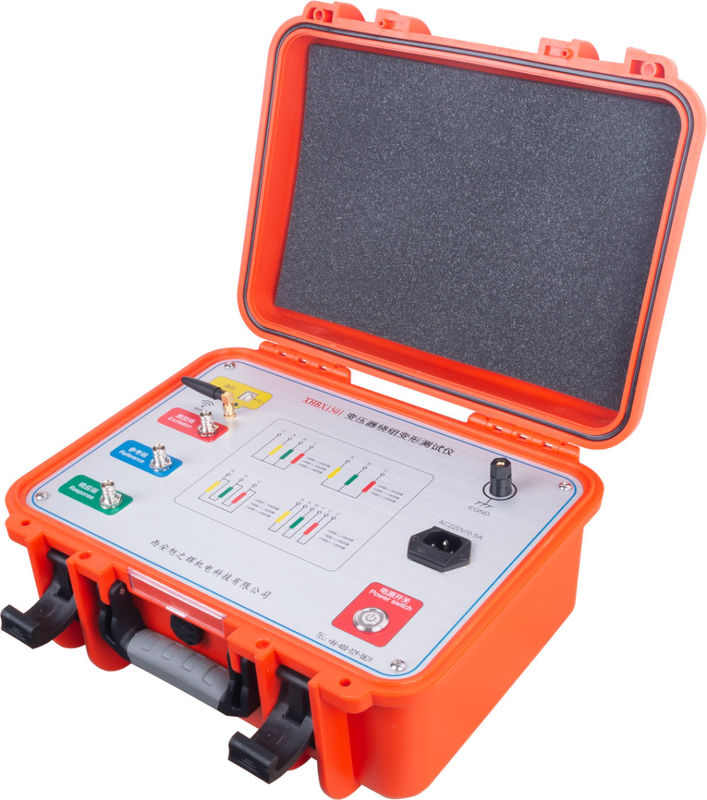

يستخدم اختبار تشوه لفائف المحول XHBX1501 (طريقة استجابة التردد) لاختبار محولات الطاقة من 6KV وما فوق وغيرها من محولات الأغراض الخاصة.

XHBX1501 transformer winding deformation tester uses the frequency response analysis method to measure the winding deformation of the transformer according to the national power industry standard DL/T911-2004وهي للكشف عن خصائص استجابة التردد التردد لكل لف من المحولات من المحول ومقارنة نتائج الكشف عموديا أو أفقيا.درجة التغيير في خصائص استجابة التردد والطول تحدد التشوه الذي قد يحدث في لف المحول.

جهاز اختبار تشوه التلفيف في محول XHBX1501 (طريقة استجابة التردد) يتكون من جزء قياسي وجزء برنامج تحليل.جزء القياس هو مربع أسود يتكون من توليد الإشارة وقياس الإشارةيتم استكمال جزء التحليل بواسطة جهاز كمبيوتر محمول ، ويتم توصيل جزء القياس بالكمبيوتر المحمول عبر USB أو الشبكة.

• يتبنى التحكم يستخدم عالية السرعة، عالية التكامل المعالجة الدقيقة.
• منفذ الاتصال USB بين الكمبيوتر المحمول والأداة.
• منفذ Bluetooth اللاسلكي (اختياري) للاتصال بين الكمبيوتر المحمول والأداة.
• تتبنى حركة الأجهزة تكنولوجيا DDS خاصة الرقمية عالية السرعة التردد مسح (الولايات المتحدة الأمريكية) ، والتي يمكن أن تشخص بدقة الأخطاء مثل التواء، الانتفاخ، الانتقال، الانحناء،تشويه الدائرة القصيرة بين الدوران والدائرة القصيرة من مرحلة إلى مرحلة.
• عينة A / D مزدوجة القنوات عالية السرعة 16 بت (اختبار الميدان لتغيير المفتاح ، منحنى شكل الموجة لديه تغيير واضح).
• تعديل البرنامج لامتداد إشارة الإخراج، يبلغ ذروة التردد القصوى ± 10 فولت.
• سوف يقوم الكمبيوتر بتحليل نتائج الاختبار تلقائيًا وتوليد الوثائق الإلكترونية (وورد)
• الجهاز له وظائف قياس تردد التنظيف الخطية و نظام قياس مزدوج لقياس تردد التنظيف المقطوعوالذي يتوافق مع الوضعين المحليين الحاليين لقياس النوع الفني.
• خصائص التردد والتردد تتوافق مع المؤشرات التقنية الوطنية لمختبر خصائص التردد والتردد.الحجرة (التردد) لديها نوعان من التسجيل الخطي والتسجيل اللوغاريتميولذلك، يمكن أن يكون المنحنى المطبوع منحنى تصنيف خطي أو منحنى تصنيف لوغاريتمي، ويمكن للمستخدم اختيار وفقا للاحتياجات الفعلية.
• نظام تحليل بيانات تلقائي لبيانات الكشف
  • مقارنة أفقية لمماثلات التلفيف بين المراحل A و B و C ،
  • نتائج التحليل هي:
    • الثبات جيد جداً
    • 2 اتساق جيد
    • 3 ضعف الاتساق
    • 4 الثبات ضعيف جداً،
  • المقارنة الطولية A-A ، B-B ، C-C تأخذ البيانات الأصلية والبيانات الحالية في نفس المرحلة لمقارنة تشوه التلف ،
  • نتائج التحليل هي:
    • 1 لف طبيعي
    • 2 تشوه خفيف
    • 3 تشوه معتدل
    • 4 تشوهات شديدة
• يمكن أن تولد تلقائيًا مستندات وورد الإلكترونية للإنقاذ والطباعة.
• الجهاز يفي بالكامل بالمتطلبات التقنية لمعيار الطاقة DL/T911-2004 "منهج تحليل استجابة التردد لتشوه التلفزيون في محولات الطاقة.

حجم الجهد المنخفض - منحنى التردد

عمق الجهد العالي - منحنى التردد
