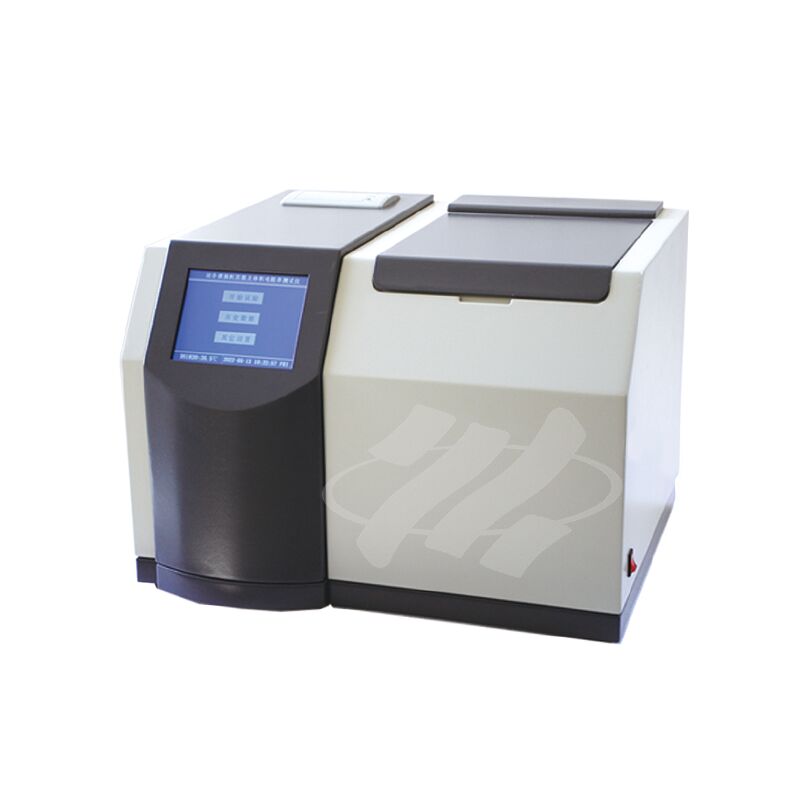

جهاز اختبار زيت العزل بهيكل ثلاثي الأقطاب

XHYS101

مصمم في المقام الأول لقياس قيمة الخسارة الكهربائية، والتصريح، ومقاومة الحجم من السوائل العازلة المستخدمة في معدات الطاقة الكهربائية.باعتماد تكنولوجيا الحاسوب الدقيق ذات الشريحة الواحدة، يقوم هذا الجهاز تلقائياً بتنفيذ سلسلة كاملة من العمليات، بما في ذلك رفع درجة الحرارة، التحكم في درجة الحرارة، أخذ عينات البيانات، الحساب،العرض، الطباعة، وتخزين البيانات.

خصائص الأداء:

(1) تتبنى كوب الزيت بنية ثلاثة أقطاب كهربائية تتوافق مع المعيار الوطني GB / T5654-2007 ، مع فاصل بين الأقطاب الكهربائية 2mm ،والذي يزيل تأثير القدرة الضائعة والتسرب على نتائج اختبار الخسائر الكهربائية.

(2) يستخدم الجهاز تدفئة الحثّة المتوسطة التردّد وخوارزمية التحكم في درجة الحرارة PID. هذه الطريقة للتدفئة لها مزايا عدم الاتصال بين كوب الزيت والعنصر التدفئة،تسخين موحد، سرعة سريعة، والتحكم المريح، وضمان أن يتم التحكم بدقة في درجة الحرارة ضمن نطاق خطأ درجة الحرارة المحددة مسبقا.

(3) المكثف القياسي الداخلي هو مكثف ثلاثي الأقطاب مليء بالغاز SF6. الخسارة الكهربائية والمكثف لهذا المكثف لا تتأثر بدرجة الحرارة والرطوبة المحيطة.ضمان دقة الجهاز حتى بعد الاستخدام الطويل.

(4) وظائف حماية شاملة: في حالة ارتفاع الجهد أو زيادة التيار أو انقطاع قصير عال، يمكن للجهاز قطع الجهد العالي بسرعة وإصدار رسالة تحذير.يتم إصدار رسالة تحذير إذا فشل جهاز استشعار درجة الحرارة أو غير متصل.

يتم تثبيت رلاي الحد من درجة الحرارة في فرن التدفئة بالتحفيز ذو التردد المتوسط. عندما تتجاوز درجة الحرارة 120 درجة مئوية ، يتم إطلاق رلاي ، ويتوقف التدفئة.

(5) إعدادات معايير الاختبار المريحة: نطاق إعداد درجة الحرارة: 40 ~ 120 °C ، نطاق إعداد الجهد المتردد:

200 ~ 2200 فولت ، مجموعة تعيين الجهد المتردد: 0 ~ 500 فولت.

(6) يستخدم شاشة TFT كبيرة ذات شاشة لمسة LCD ملونة كاملة لعرض واضح. مع إعدادات بسيطة ، يمكن للمعدل إجراء الاختبارات تلقائيًا وتخزين نتائج الاختبار وتطبيعها تلقائيًا.

(7) ساعة في الوقت الحقيقي المدمجة؛ يمكن حفظ تاريخ الاختبار والوقت وعرضه وطبعه مع نتائج الاختبار.

(8) وظيفة معايرة كوب الكترود الفارغ. يقيس سعة وعامل فقدان الكهربائي للكوب الكترود الفارغ لتحديد حالة تنظيف وتجميع كوب الكترود الفارغ.يتم حفظ بيانات المعايرة تلقائيًا لتسهيل الحساب الدقيق للترخيص النسبي ومقاومة التيار المباشر.

(9) يعتمد الجهاز على منصة RAM9 ، مما يوفر دقة وتيرة اختبار عالية.

المواصفات التقنية

☆ إمدادات الكهرباء الجهد: AC 220V ± 10%

☆ تردد إمدادات الطاقة: 50 هرتز/60 هرتز ± 1%

☆ نطاق القياس: سعة: 5pF ‬200pF

السماح النسبي: 100030000

عامل الخسارة الكهربائية: 0.00001 ‰ 100

المقاومة المتواصلة: 2.5 MΩm20 TΩm

دقة القياس: السماح النسبي: ± ((1 ∼ 10) ٪ من القراءة

عامل الخسارة الكهربائية: ± ((5% من القراءة ± 0.0002)

مقاومة التيار المباشر: ± 10% من القراءة

الدقة: السعة: 0.01pF

السماح النسبي: 0.001

عامل الخسارة الديالكترونية: 000001

نطاق قياس درجة الحرارة: 40-120 درجة مئوية

خطأ قياس درجة الحرارة: ±0.5 درجة مئوية

فولتاج الاختبار التيار المتردد: 200-2200 فولت ، قابلة للتعديل باستمرار ، تردد 50 هرتز

التيار المتردد لجهد الاختبار: 500V، قابلة للتعديل باستمرار

استهلاك الطاقة: 500 واط

درجة الحرارة المحيطة: 0°C~40°C

الرطوبة النسبية: < 75%
