| مكان المنشأ: | شيان شنشي الصين |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | ISO CE |
| رقم الموديل: | إكس إتش بي إكس 1501 |

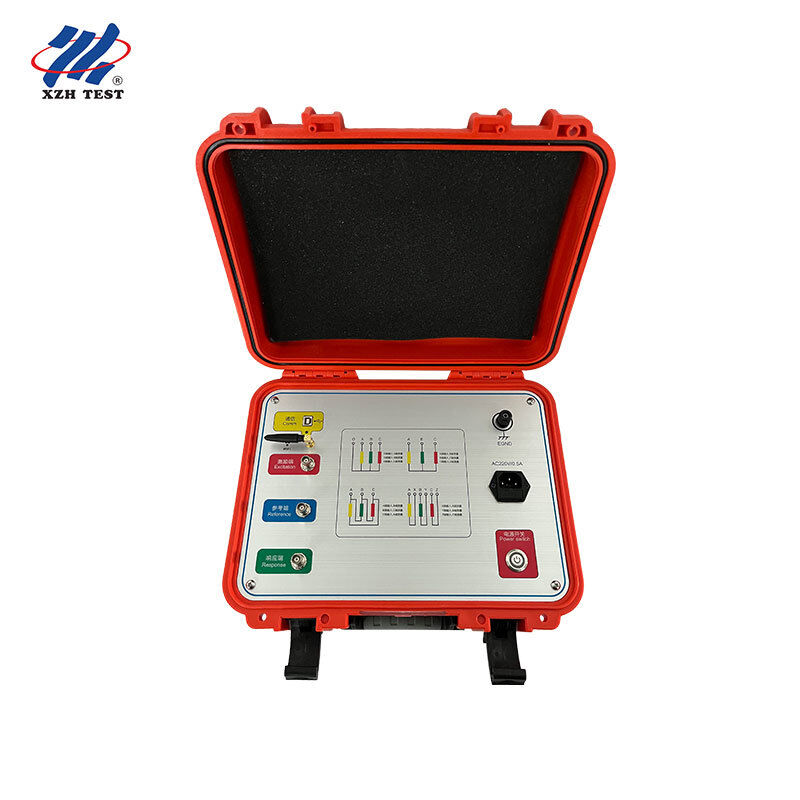

XHBX1501 محلل تشوه التلفيف في المحولهي أداة تحليل استجابة التردد (FRA) المحمولة التي يتم تشغيلها بواسطة جهاز كمبيوتر مصممة للكشف غير المدمر عن الأخطاء الميكانيكية الداخلية في محولات الطاقة من 63kV إلى 500kV.يمتلك كل لف المحول توقيعًا فريدًا لرد التردد يحدده معايير السعة الموزعة (Ci) والحثية (Li)الأحداث التي تنقل بشكل مادي الملفوفات مثل أخطاء الدائرة القصيرة أو تأثيرات النقل أو القوى الكهرومغناطيسية تغير هذه التوقيعاتيستخدم XHBX1501 بنية كمبيوتر محمول زائد وحدة تحكم دقيقة لقياس دقة عالية، إرسال البيانات عبر بلوتوث أو واي فاي إلى جهاز كمبيوتر رفيق الذي يعالج النتائج تلقائيًا، وتوليد تقارير احترافية في تنسيق Word،وتخزين التوقيعات الأساسية للتوجهات الطويلة الأجل للحالةوقدرتها على قياس الوضعين الجمع بين تردد مسح خطي وطرق تردد مسح منقسم يضمن التوافق مع كل من الممارسات الصينية الصناعية القائمة والناشئة.
| المعلم | المواصفات |
|---|---|
| أداء القياس | |
| إمكانية تكرار الاختبار خلال المرحلة | 99.9٪ |
| دقة تردد الفحص | 0.005٪ |
| العينات التناظرية إلى الرقمية | قناة مزدوجة 16 بت A/D عالية السرعة |
| عرض مقياس التردد | خطية ولوغاريتمية (يمكن تحديدها من قبل المستخدم) |
| خصائص الإشارة | |
| نطاق إشارة الخروج | ± 20 فولت (يمكن تعديلها بواسطة البرنامج ، ذروة أقصى ± 10 فولت) |
| عائق إشارة الإخراج | 50 Ω |
| عائق مدخل الإشارة | 1 MΩ |
| الاتصال والبيانات | |
| واجهات لاسلكية | بلوتوث + واي فاي (لاسلكي مزدوج) |
| هيكل التحكم | جهاز كمبيوتر محمول + وحدة تحكم صغيرة (MCU) |
| شكل التقرير | المستندات التي تم إنشاؤها تلقائيًا |
| أوضاع التنظيف | مسح خطي + مسح منقسم (وضع مزدوج) |
| التطبيق والجسم | |
| تصنيف المحولات المعمول به | 63 كيلو فولت 500 كيلو فولت |
| الحجرة | غلاف أدوات من سبيكة الألومنيوم (أحمر) |
| قابلية النقل | تصميم مضغوط وخفيف الوزن للتنفيذ في الميدان |
