| مكان المنشأ: | شيان شنشي الصين |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | ISO CE |
| رقم الموديل: | إكس إتش بي بي 128 بي |

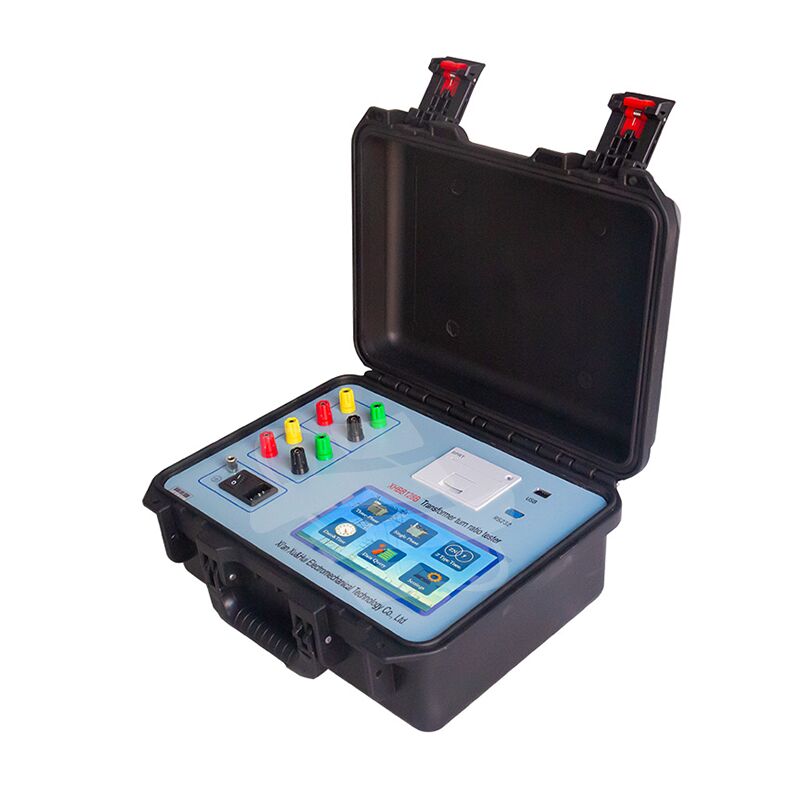

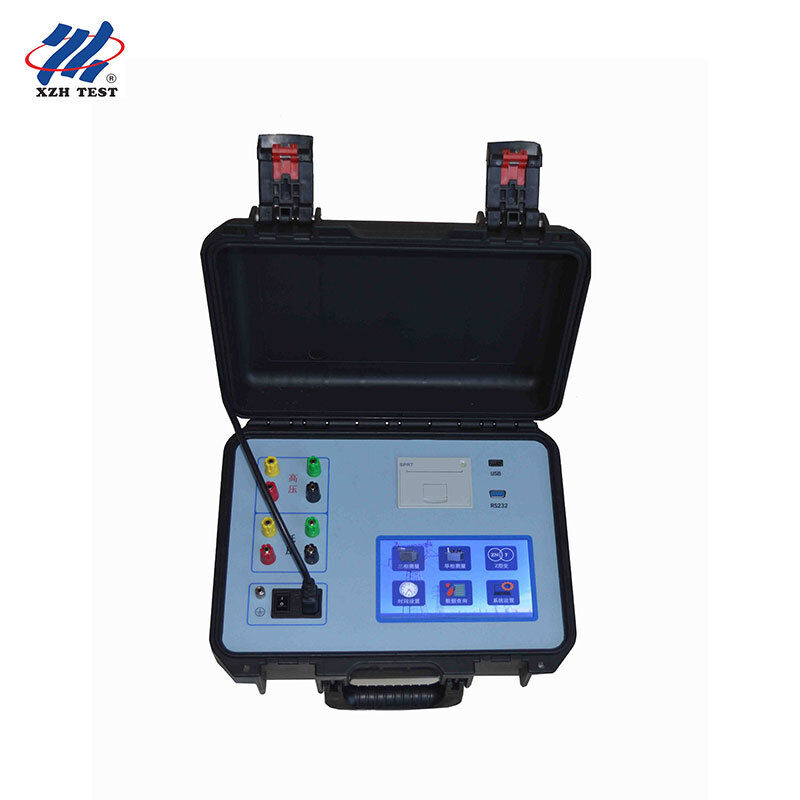

جهاز اختبار نسبة تحويل المحولات XHBB128B (TTR) هو جهاز تشخيصي ثلاثي الأطوار عالي الدقة مصمم لقياس نسبة تحويل المحولات ونسبة الجهد بسرعة ودقة. يعد اختبار نسبة تحويل المحولات مطلبًا حاسمًا في سيناريوهات متعددة: أثناء مراقبة الجودة في التصنيع، وقبل تشغيل المحولات الجديدة، ووفقًا لإجراءات الاختبار الوقائي في صناعة الطاقة. يتحقق الجهاز من دقة نسبة التحويل، ويقيم أداء مبدل اللفات، ويكشف عن دوائر القصر بين اللفات، ويؤكد توافق التشغيل المتوازي. يعمل الجهاز بمصدر طاقة عاكس ثلاثي الأطوار عالي الدقة خاص به - وليس من شبكة أحادية الطور - يلغي XHBB128B تداخل التوافقيات الشبكية لضمان سلامة القياس الفائقة. شاشته الملونة التي تعمل باللمس مقاس 7 بوصات، ومجموعة الحماية الشاملة، وغلافه المتين الجاهز للاستخدام الميداني تجعله الحل النهائي لنسبة التحويل لخطوط الإنتاج، والتشغيل الميداني، والصيانة الروتينية.
| المعلمة | المواصفات |
|---|---|
| القياس | |
| نطاق الاختبار | 0.9 – 10000 |
| الدقة (0.9–500) | ±0.1% + 2 رقم |
| الدقة (501–2000) | ±0.2% + 2 رقم |
| الدقة (2001–10000) | ±0.5% + 2 رقم |
| الدقة | 0.0001 كحد أدنى |
| جهد الخرج | يتم تعديله تلقائيًا حسب الحمل |
| الطاقة والبيئة | |
| مصدر طاقة العمل | تيار متردد 220 فولت ± 10%، 50 ± 1 هرتز |
| درجة حرارة البيئة المحيطة | -10 درجة مئوية إلى +40 درجة مئوية |
| الرطوبة النسبية | ≤ 85%، بدون تكثف |
| الخصائص الفيزيائية | |
| الأبعاد (الوحدة الرئيسية) | 360 × 290 × 170 ملم |
| الأبعاد (صندوق الكابلات) | 360 × 290 × 170 ملم |
| الوزن (الوحدة الرئيسية) | 5.9 كجم |
| الوزن (صندوق الكابلات) | 5.65 كجم |
| المكون | الوظيفة |
|---|---|
| شاشة لمس ملونة مقاس 7 بوصات | شاشة لمس ملونة مع تعديل الإضاءة الخلفية الرقمية؛ تعرض قائمة التشغيل ونتائج الاختبار |
| أطراف الجهد العالي | أصفر، أخضر، أحمر، أسود — تتصل بأطوار A، B، C والمحايد (O) على جانب الجهد العالي للمحول |
| أطراف الجهد المنخفض | أصفر، أخضر، أحمر، أسود — تتصل بأطوار a، b، c والمحايد (o) على جانب الجهد المنخفض للمحول |
| مدخل طاقة تيار متردد 220 فولت | مدخل طاقة للجهاز، يتصل بمصدر طاقة شبكة تيار متردد 220 فولت |
| طرف التأريض الواقي | طرف تأريض موثوق لسلامة المشغل |
| منافذ RS232 / USB | اتصال تسلسلي وتخزين USB لتصدير البيانات |
| طابعة مدمجة | تطبع نتائج الاختبار فور اكتمال القياس |
إذا بدت نتائج الاختبار غير طبيعية، يمكن التحقق من الجهاز باستخدام إجراء الاختبار الذاتي التالي:
قم بتوصيل مشابك الجهد العالي الصفراء/الخضراء/الحمراء/السوداء معًا، وبالمثل قم بقصر مشابك الجهد المنخفض الصفراء/الخضراء/الحمراء/السوداء. حدد وضع التوصيل Y-Y-0 أو D-D-0 واضغط على OK لبدء القياس. سيعرض الجهاز الطبيعي 1.0000. أي قراءة أخرى تشير إلى مشكلة محتملة في الجهاز تتطلب صيانة.
بدلاً من ذلك، يمكن قصر مشابك خط اختبار الجهد العالي والجهد المنخفض معًا (تأكد من توصيل الأطراف السلكية بشكل موثوق).
