اختبار الزيت الديليكتريك مع فجوة الكترود 2.5 ملم XHYY102

اختبار الزيت الديليكتريك مع فجوة الكترود 2.5 ملم XHYY102

تفاصيل المنتج:
مكان المنشأ: شيان شنشي الصين
اسم العلامة التجارية: XZH TEST
إصدار الشهادات: ISO CE
رقم الموديل: إكس إتش واي 102
معلومات مفصلة
مكان المنشأ:
شيان شنشي الصين
اسم العلامة التجارية:
XZH TEST
إصدار الشهادات:
ISO CE
رقم الموديل:
إكس إتش واي 102
إبراز:

High Light

إبراز:

2معدات اختبار زيت الديالكترونية ذات فجوة الكترود من 5 ملم

,

اختبار المقاومة الكهربائية محول اختبار الزيت

,

اختبار الجهد العالي اختبار BDV

Trading Information
الحد الأدنى لكمية:
1 مجموعة
الأسعار:
قابل للتفاوض
تفاصيل التغليف:
التعبئة الخشبية
وقت التسليم:
5-8 أيام عمل
شروط الدفع:
تي/تي
القدرة على العرض:
3000 وحدة / سنة
وصف المنتج

جهاز اختبار قوة العزل لزيت العزل XHYY102 هو أداة صناعية رقمية بالكامل عالية الدقة تم تطويرها بشكل مستقل وفقًا للمعايير الوطنية GB507-1986 والمعيار الصناعي DL/T846.7-2004. متوفر في تكوينات أحادية الكوب وثلاثية الكوب ومتعددة الأكواب لتلبية متطلبات الإنتاجية المتنوعة، يتميز هذا الجهاز بهيكل محمول لسهولة النقل بين مواقع الاختبار الداخلية والخارجية. يوفر التحكم الرقمي بالكمبيوتر الدقيق بالكامل أداء قياس موثوقًا به، وقدرة قوية على مقاومة التداخل، والسلامة التشغيلية — مما يجعله خيارًا عمليًا ومتاحًا لاختبار قوة العزل لزيت المحولات الروتيني في مجموعة واسعة من البيئات الميدانية والمختبرية.

المواصفات الفنية
المعلمة المواصفات
جهد الخرج 0–80 كيلو فولت
سعة المعزز 1.5 كيلو فولت أمبير
دقة القياس ±3%
معدل تشوه الجهد < 3%
سرعة التعزيز 0.5–5.0 كيلو فولت/ثانية (قابل للتعديل)
فجوة القطب الكهربائي قياسي 2.5 مم
خيارات كوب الاختبار أحادي الكوب / ثلاثي الكوب / متعدد الأكواب (قابل للتكوين)
تردد التعزيز 1–9 مرات (يمكن للمستخدم تحديده)
وقت الوقوف 15 دقيقة (قابل للتعديل)
فترة التعزيز 5 دقائق (قابل للتعديل)
معايير الاختبار GB507-1986 / GB507-2002 / DL429 / IEC156 / مخصص
الأبعاد 465 × 385 × 425 مم
ظروف التشغيل
المعلمة المواصفات
درجة الحرارة المحيطة 0 درجة مئوية إلى +45 درجة مئوية
الرطوبة النسبية < 75% ر.ر.
مصدر طاقة العمل تيار متردد 220 فولت ± 10%
تردد الطاقة 50 هرتز ± 1 هرتز
استهلاك الطاقة 200 واط
خيارات تكوين سلسلة XHYY102
نوع الطراز تكوين الكوب الأكثر ملاءمة لـ
أحادي الكوب 1 كوب زيت الاختبارات ذات الحجم المنخفض، خدمة ميدانية، تطبيقات ذات ميزانية محدودة
ثلاثي الكوب 3 أكواب زيت الاختبارات القياسية للمختبرات وورش العمل، إنتاجية معتدلة
متعدد الأكواب أكواب زيت متعددة الاختبارات عالية الإنتاجية للمختبرات وخطوط الإنتاج لمراقبة الجودة
ميزات الأداء الرئيسية
تصميم محمول وجاهز للاستخدام الميداني — هيكل خفيف الوزن ومدمج مصمم لسهولة النقل بين المختبرات الداخلية وبيئات المحطات الخارجية، مما يتيح الاختبار في الموقع للأصول الموزعة دون الحاجة إلى نقل العينات إلى منشأة مركزية.
تكوين كوب مرن — متوفر في أنواع أحادية الكوب وثلاثية الكوب ومتعددة الأكواب لتتناسب مع متطلبات الإنتاجية المحددة وقيود الميزانية، من الاختبارات العرضية إلى العمليات الروتينية عالية الحجم.
الامتثال لمعايير متعددة — محمل مسبقًا ببروتوكولات GB507-1986، GB507-2002، DL429، IEC156، وبروتوكولات مخصصة يحددها المستخدم، مما يتيح النشر عبر البيئات التنظيمية الصينية والدولية.
متحكم دقيق بسعة كبيرة — تشغيل مستقر وموثوق به مع دائرة مراقبة مدمجة واسعة النطاق لمنع تعطل النظام أثناء جلسات الاختبار الممتدة.
سلسلة قياس دقيقة — يتم تغذية أخذ العينات من جانب الجهد العالي مباشرة إلى المحول التناظري الرقمي (A/D)، متجاوزًا أخطاء الدائرة التناظرية. كوب الزيت المصنوع من قطعة واحدة من الزجاج الخاص يلغي التسرب والتداخل للحصول على نتائج متسقة وقابلة للتكرار.
حماية شاملة للسلامة — حماية مدمجة ضد التيار الزائد والجهد الزائد وقصر الدائرة مع قدرة قوية على مقاومة التداخل والتوافق الكهرومغناطيسي للتشغيل الآمن في البيئات الكهربائية المتنوعة.
مراقبة البيئة والحالة — مستشعرات درجة الحرارة والرطوبة مدمجة مع شاشة رقمية، بالإضافة إلى أضواء مؤشر توضح خطوات التشغيل النشطة للوعي بالحالة الواضح والفوري.
التوثيق في الموقع — طابعة حرارية مدمجة تنتج تقارير اختبار ورقية فورية للتوثيق الامتثالي في الوقت الفعلي وحفظ سجلات الصيانة.
نظرة عامة على لوحة الجهاز
المكون الوظيفة
شاشة LCD تعرض التاريخ والوقت ومعلمات التشغيل ونتائج الاختبار ومطالبات القائمة
مفاتيح الوظائف تحديد وتكوين معلمات التشغيل
الطابعة تطبع نتائج الاختبار للتوثيق الفوري
مفتاح الضغط يفتح أو يغلق الغطاء بعملية بلمسة واحدة
ضوء المؤشر يضيء للإشارة إلى خطوات التشغيل النشطة قيد التقدم
غطاء خزان كوب الزيت يفتح لإدخال/إزالة كوب الزيت؛ يجب إغلاقه قبل الاختبار
مستشعر درجة الحرارة والرطوبة يقيس درجة الحرارة المحيطة والرطوبة النسبية، ويحولها إلى عرض رقمي
قطب التأريض طرف توصيل أرضي موثوق به
مقبس الطاقة والمفتاح مدخل طاقة تيار متردد 220 فولت 50 هرتز والتحكم في التشغيل/الإيقاف

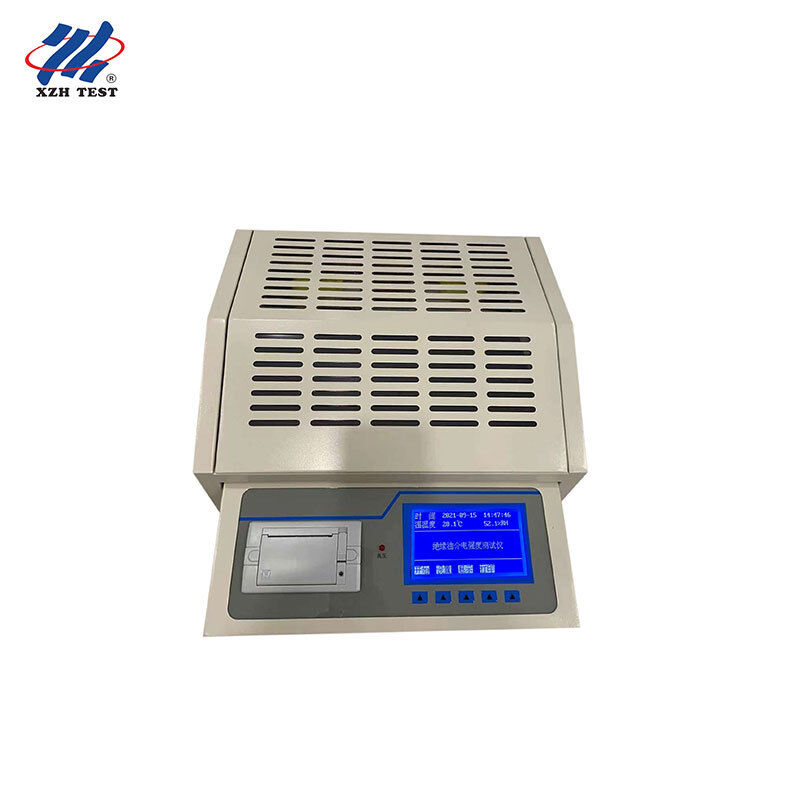

صور المنتج

XHYY102

أسئلة متكررة
س1: هل هذا الجهاز مناسب للمقاولين الكهربائيين الصغار والفنيين المستقلين؟
نعم، يعتبر XHYY102 نقطة انطلاق مثالية للمقاولين الكهربائيين المستقلين الذين يقومون بصيانة المحولات كجزء من عروض الخدمات الأوسع. تصميمه المحمول وعملية مفاتيح الوظائف المباشرة تعني أن فنيًا واحدًا يمكنه نقل وتشغيل الجهاز دون تدريب متخصص على الجهد العالي يتجاوز مؤهلات السلامة الكهربائية القياسية. تكوين الكوب الواحد يحافظ على الاستثمار الأولي متاحًا مع الاستمرار في توفير دقة قياس ±3% والامتثال لمعايير GB و IEC — وهو ما يكفي لتقييم الحالة الروتينية وإعداد التقارير للعملاء في مشاريع البنية التحتية الكهربائية الصغيرة والمتوسطة.
س2: هل يمكن لفرق صيانة توزيع الطاقة في المناطق الريفية والنائية الاعتماد على هذا الجهاز؟
بالتأكيد. تواجه شبكات التوزيع الريفية والنائية تحديات فريدة: الوصول المحدود إلى المختبرات المركزية، وأوقات نقل العينات الطويلة، وميزانيات الصيانة المحدودة. يلغي التصميم المحمول والمستقل لجهاز XHYY102 الحاجة إلى شحن العينات — يمكن إجراء الاختبارات في الموقع في المحطة الفرعية. نطاق درجة حرارة التشغيل الأوسع (0 درجة مئوية إلى +45 درجة مئوية) يستوعب الظروف البيئية الأكثر تباينًا التي تميز التركيبات النائية، وتنتج الطابعة المدمجة وثائق فورية عندما قد لا يكون الاتصال بأنظمة إعداد التقارير المركزية متاحًا.
س3: هل هذا الجهاز مناسب للمدارس المهنية والتقنية؟
تستفيد مؤسسات التعليم التقني والمهني التي تدرس أنظمة الطاقة الكهربائية وصيانة المحولات واختبارات الجهد العالي من الأجهزة التي توازن بين القيمة التعليمية وإمكانية الوصول إلى الميزانية. تجعل واجهة مفاتيح الوظائف المباشرة وشاشة LCD الواضحة لجهاز XHYY102 منصة تعليمية ممتازة — يتعلم الطلاب مبادئ اختبار قوة العزل الأساسية دون طبقة التجريد لواجهات الشاشة التي تعمل باللمس المتقدمة. يضمن الامتثال لمعايير GB الوطنية ومعيار IEC156 الدولي أن المهارات المكتسبة قابلة للتحويل مباشرة إلى الممارسة الصناعية، بينما تتيح الطابعة الحرارية تقارير معملية فردية للطلاب لأغراض التقييم.
س4: هل يمكن لشركات مزادات وبيع المعدات الكهربائية المستعملة استخدام هذا الجهاز للتحقق من حالة الأصول؟
تحتاج الشركات التي تشتري وتجدد وتعيد بيع المحولات والمفاتيح الكهربائية المملوءة بالزيت المستعملة إلى أدوات فعالة من حيث التكلفة للتحقق من حالة الزيت قبل إدراج المعدات للبيع. يوفر XHYY102 قدرة قياس قوة العزل الأساسية بسعر مناسب، مما يمكّن شركات المزادات وبائعي المعدات من اختبار وتوثيق والإبلاغ بشفافية عن حالة الزيت للمشترين المحتملين. تضيف تقارير الاختبار المطبوعة مصداقية إلى قوائم المعدات وتساعد في تحديد القيمة السوقية العادلة بناءً على الحالة التي تم التحقق منها، بينما يمنح الامتثال لمعايير GB و IEC المعترف بها المشترين الثقة في منهجية التقييم.
س5: هل هو مناسب للمنظمات التعاونية والمملوكة للمجتمع في مجال المرافق؟
تحتاج التعاونيات الكهربائية الريفية والمرافق المملوكة للمجتمع وسلطات الطاقة البلدية التي لديها عدد محدود من الموظفين الهندسيين إلى أدوات عملية وموثوقة لا تتطلب متخصصين مخصصين لتشغيلها. يلغي التحكم الرقمي الآلي بالكامل لجهاز XHYY102 التباين المعتمد على المشغل — يمكن لموظفي الصيانة العامين إجراء اختبارات زيت متسقة ومتوافقة مع المعايير بعد فترة وجيزة من التعرف. تسمح خيارات تكوين الأكواب المتعددة للتعاونيات باختيار مستوى الإنتاجية المناسب لحجم أسطول المحولات الخاص بها، ويناسب نطاق درجة حرارة التشغيل الواسع (حتى +45 درجة مئوية) المناخات المتنوعة التي تعمل فيها العديد من المرافق التعاونية في آسيا وأفريقيا وأمريكا اللاتينية.
