| Place of Origin: | China |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | CE ISO |
| Model Number: | XHGG502A2+XHDD503C+XHHV535-2L |
I. غرض النظام: نظام تحديد خطأ الكابل المحمول مناسب لاختبار النظام للكابلات المتوسطة والمنخفضة الجهد تحت 35kv.1250J الطاقة المدمجة يمكن أن تحطم كابلات الخطأ في 7 ثانية.قياس المسافة الخام للكابل تحت الأرض، تحديد موقع نقطة الخطأ بدقة، واكتشاف مسار الكابلات تحت الأرض وعمق.

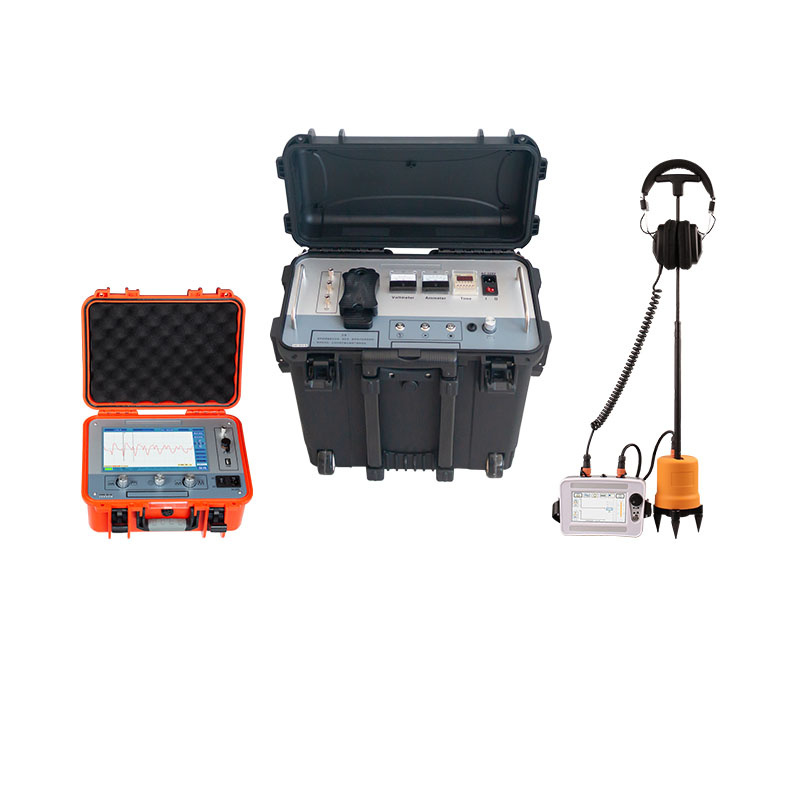

تكوين النظام
| اسم المنتج | رقم الطراز | كمية. ((وحدة)) | الوظيفة |
| تحديد خطأ الكابل | XHGG502A2 | 1 | لقياس المسافة الخام للخطأ في الكابلات تحت الأرض |
| مؤشر خطأ الكابل | XHDD503C | 1 | بواسطة طريقة المزامنة الصوتية المغناطيسية لتحديد موقع نقطة خطأ الكابل واكتشاف المسار بدقة ، مع تقليل ضوضاء الخلفية القوية ((BNR) ووظائف إشارة البوصلة |
| مولد نبضات عالية الجهد | XHHV535-2L | 1 | تفريغ الزيادة لتحديد خطأ الكابلات تحت الأرض ومعدات اختبار الجهد العالي المتردد. |
خصائص المنتج
مولد نبضات عالية الجهد XHHV535-2L
تستخدم بشكل رئيسي لتفريغ الصدمات أثناء اختبار أخطاء الكابلات منخفضة الجهد.مكونات إلكترونية عالية الجهد عالية الدقة العالية وتكنولوجيا عالية الجهد عالية التردد، والتي سهلة التشغيل وخفيفة الوزن وسهلة الحمل. إنها تدمج مكثف تخزين الطاقة ، ومصدر الجهد العالي المتردد ، وفجوة الكرة التفريغ.تشغيل هذه المعدات آمنة وموثوق بها، مع وظائف حماية تلقائية من التيار الزائد والجهد الزائد والسخونة الزائدة، فإنه يمكن أن تحقق حقا تأثير من عدم تدميرها عن طريق الاصطدام،ويمكن أيضا أن تعمل بشكل طبيعي مع الجهد العالي إلى الأرض. يتم تجهيز مولد نبضات الجهد المنخفض مع رلاي الوقت، ويمكن تعيين فترة فترة التفريغ تعسفيا في غضون 0-100 ثانية. عند العمل،إنبعاثات النبضات عالية الجهد متساوية ويمكن التحكم فيها، قياس الجهد الجانبي عالية الجهد، جعل النتيجة في الوقت الحقيقي ودقيقة. تصميم قياس عالية الجهد فريدة من نوعها، في حالة التوقف،ويمكن لمقياس الفولت أن يشير إلى فولتاج مكثف في الوقت الحقيقييمكن للمستخدم مراقبة الجهد المتبقي أثناء التفريغ، حتى تعود قيمة الجهد إلى الصفر، وأخيرا جعل التفريغ أكثر دقة.
مؤشر خطأ الكابل XHDD503C
يستخدم جهاز تحديد موقع خطأ الكابل طريقة المزامنة الصوتية والمغناطيسية لتحديد نقطة خطأ كابل الطاقة. يتم توليد التباطؤ الإلكتروني بواسطة مولد تفريغ الصدمة,يتم التقاطها وتضخيمها بواسطة المسبار المقابلة، ويتم تحديد الموقع الدقيق لنقطة الخطأ من خلال الحكم السمعي والبصري.
إنه جهاز يكمل تحديد موقع نقطة خطأ الكابل بدقة ضمن نطاق القياس الخام ويجمع الفرق الزمني الصوتي والمغناطيسي.إنه يدمج تكنولوجيا تحديد المواقع، اختبار المساعدة المسار وغيرها من التقنيات، وتوفير أنماط اختبار متعددة ومعلومات سريعة غنية ومتنوعة لإكمال الكابل تحديد خطأ بكفاءة ودقة
| 1 | معايير المرشح | جميع الممرات: 100 هرتز ~ 1600 هرتز. الممر المنخفض: 100 هرتز ~ 300 هرتز. الكوالكوم: 160 هرتز ~ 1600 هرتز. النطاق: 200 هرتز ~ 600 هرتز. |
| 2 | مكاسب القناة | 8 مستويات قابلة للتعديل |
| 3 | مكاسب القناة المغناطيسية | 8 مستويات قابلة للتعديل |
| 4 | مكاسب الإنتاج | 16 مستوى (0~112db) |
| 5 | عائق الخروج | 350Ω |
| 6 | دقة تحديد المواقع المغناطيسية الصوتية | أقل من 0.2 متر. |
| 7 | دقة تحديد المسار | أقل من 0.5 متر |
| 8 | إمدادات الطاقة | 4*18650 بطاريات الليثيوم القياسية |
| 9 | وقت الاستعداد | أكثر من 8 ساعات |
| 10 | حجم | 428L × 350W × 230H |
| 11 | الوزن | 6.5 كيلوغرام |
| 12 | درجة حرارة البيئة | -25 ~ 65 درجة مئوية الرطوبة النسبية: ≤90٪ |
جهاز تحديد خطأ الكابل XHGG502A2
★ الشاشة: 10.1 بوصة شاشة لمسة، نظام ويندوز؛
★ الوظيفة: سرعة موجة كابل الاختبار ، طول الكابل ومسافة الخطأ ؛ ضبط نطاق الاختبار التلقائي ، تحليل شكل الموجة التلقائي لعرض مسافة الاختبار ؛معالجة بيانات قوية وتخزين شكل موجة اختبار ضخم.
★طرق الاختبار: طريقة نبضات الجهد المنخفض، طريقة التحول الفلاشي للجهد العالي
★ مصدر الطاقة: شحن AC110V ~ 240V ، 50Hz / 60Hz ؛ بطارية الليثيوم المدمجة في 5200mAH ؛
★تردد أخذ العينات: 80MHz؛
★ نطاق النبضات منخفضة الجهد: 100V±15%؛
★ نطاق قياس المسافة: ≥65km
★ نطاق الاختبار: 300m / 1km / 5km / 25km / 65km ؛
★ عرض النبض: 0.1uS/0.50uS/2.50uS/7.25uS/10.0uS؛
★تردد الاختبار: 80MHz/40MHz/10MHz/2MHz/1MHz
★ الحد الأدنى للدقة: 0.10m
★ مساحة اختبار عمياء: ≤20m
يستخدم شاشة لمسة من الدرجة الصناعية 10.1 بوصة ونظام تشغيل Windows بسيط. يتبنى دوائر وأجهزة متكاملة من الدرجة الصناعية ويحتوي على بطارية ليثيوم أيون ذات سعة كبيرة.هو أداة خاصة لقياس وتحليل حالة وفجوة خطأ كابلات الكهرباء. وهو مستقر وموثوق وسهل الاستخدام.
يستخدم مزيجاً من التكنولوجيا الإلكترونية الحديثة وتكنولوجيا الكمبيوتر لتنفيذ تصفية الإشارات، والحصول، ومعالجة البيانات، والعرض الرسومي،والتحليل الرسومي لإكمال قياس سرعة الكابل، اختبار طول الكابل، واختبار مسافة خطأ الكابل.
.إنهمناسبة لخلل المقاومة المنخفضة والدائرة القصيرة والدائرة المفتوحة وتعطيل كابلات الطاقة والكابلات المتكافئة عالية التردد وكابلات مصابيح الشوارع ،والأسلاك المدفونة المصنوعة من مواد مختلفة مع مقاطع عريضة مختلفة ووسائط، فضلا عن تسرب المقاومة العالية والفلاش أوف عالية المقاومة.ألت.
