| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | CE ISO |
| رقم الموديل: | XHHV535-2TSB+XHDD503E |

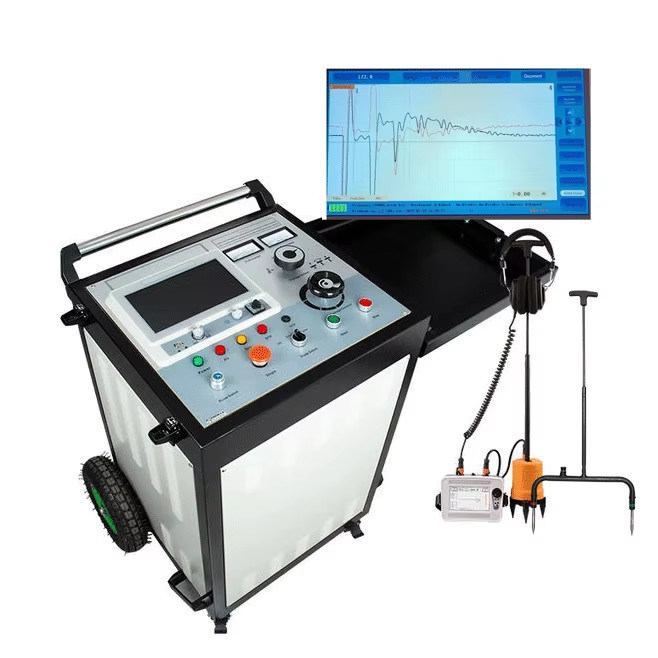

XHHV535-2TSBيستخدم نظام تحديد خطأ الكابل للكشف عن خطأ العزل الرئيسي للكابلات الكهربائية بمستويات الجهد 35 كيلو فولت أو أقل وتعديل طول الكابل. يتكون هذا النظام من جزأين:جهاز اختبار أخطاء الكابلات ومولد نبضات عالية الجهد.
يستخدم جهاز اختبار أخطاء الكابل واجهة برمجيات تشغيل بسيطة، والتحكم المركزي بواسطة جهاز كمبيوتر صغير ذو شريحة واحدة، والتشغيل باللمس، والبطارية الليثيومية ذات السعة الكبيرة المدمجة.إنه مستقر، موثوقة وسهلة الاستخدام. يتم استخدام مصدر طاقة مستقل ونظام إمدادات الطاقة لمنع تداخلات إمدادات الطاقة أثناء التفريغ.
هذا النظام اختبار خطأ الكابلات مناسبة لمقاومة منخفضة، وقطاع قصير، وفتح الدائرة وخطأ الأسلاك مكسورة من كابلات الطاقة، الكابلات ذات التردد العالي، كابلات ضوء الشارع،والأسلاك تحت الأرض من مواد مختلفة مع مقاطع مختلفة ووسائط مختلفة، فضلا عن تسرب عالية المقاومة والضوء عالية المقاومة على الأخطاء.
المعلمات التقنية
| التيار الكهربائي HV | 0-8kv/16kv/32kv |
| التيار الجانبي عالي الجهد | 0-60mA |
| مكثف داخلي | 2μF/32kV، 8μF/16kV، 32μF/8kV |
| وقت الزيادة | الطاقة الكهربائية تصل إلى 7 ثواني ويمكن التحكم بها يدوياً |
| طاقة الطفرة | 1024J |
| قوة التمديد | 2KVA |
| الوزن | لا يزيد عن 120 كجم |
| إمدادات الطاقة | AC220V±15٪، 50Hz±2Hz |
| درجة حرارة البيئة: | درجة حرارة البيئة: |
معايير تحديد موقع خطأ الكابل:
• تردد أخذ العينات: 1MHz ~ 400MHz ؛
• نطاق النبضات منخفضة الجهد: 300V ± 15%
• نطاق قياس المسافة: ≥120km
• نطاق الاختبار: 100m / 300m / 500m / 1km / 3km / 5km / 10km / 25km / 50km / 100km
• عرض النبض: 0.15uS/0.30uS/0.60uS/1.20uS/2.4uS/5.0uS/7.5uS/10uS؛
• الحد الأدنى للدقة: 0.07m
• مساحة اختبار عمياء: ≤10m
• خطأ القياس: ≤±(0.5٪ × L + 1m) ، L هو طول الكابل.
• مصدر الطاقة العامل: بطارية الليثيوم 10.4AH المدمجة؛ وقت الشحن حوالي 2 ساعة، وقت العمل 5 ساعات
XHDD503E مؤشر خطأ الكابل
يستخدم XHDD503E مؤشر خطأ الكابل مبدأ التزامن الصوتي المغناطيسي لاستلام الاهتزاز والحث الكهرومغناطيسي لتحديد الموقع المحدد لنقطة خطأ الكابل.بمساعدة مولد نبضات عالية الجهد، نقطة الخطأ تتوهج وتفريغ الظواهر الفيزيائية مثل موجات الاهتزاز،يتم جمع الموجات الصوتية والموجات الكهرومغناطيسية الناتجة عن الفلاش فوق تفريغ نقطة الخطأ بواسطة المسبار المخصص لأداة تحديد الموقعبعد المعالجة الذكية من قبل المضيف ، يتم عرض مسافة الخطأ وصوت الخطأ الخارجي. وأخيراً ، يتم الحكم على الموقع الدقيق لنقطة الخطأ من خلال سمع و رؤية المختبر.هذا هو، يتم إكمال مهمة تحديد موقع نقطة خطأ الكابل "بصورة مباشرة فوق الكابل ، ضمن نطاق القياس الخام".
XHDD503E كابل عيب مؤشر مناسبة لخلل مقاومة منخفضة، وقطاع قصير، وفتح الدائرة، وقطع الأسلاك من مختلف
كابلات الكهرباء والكابلات الموحدة والكابلات والأسلاك منخفضة الجهد ذات مستويات مختلفة من الجهد والقطع العرضي المختلف
وسائط مختلفة، فضلا عن تسرب والضوء على أخطاء عالية المقاومة.
المعايير الرئيسية:
قناة الصوت - عرض النطاق الترددي
كل الممرات: 100 هرتز ~ 1600 هرتز.
إلتقاط منخفض: 100 هرتز ~ 300 هرتز
إشارة عالية: 160 هرتز إلى 1600 هرتز
إمضاء النطاق: 200 هرتز إلى 600 هرتز
تعديل القناة: 8 مستويات من الصوت، المغناطيسي والجهد.
إنتاج الصوت: مكاسب: 16 مستوى (0-112dB) ، عائق: 350Ω
نطاق الكشف: 0.00-99.99ms، 75mV-75V
دقة الكشف: تحديد الموقع: ≤0.1m؛ الجهد الخطوة: ≤0.5m؛ المسار: ≤0.5m
مصدر الطاقة العامل: بطارية الليثيوم القياسية 4*18650
وقت الاستعداد: أكثر من 8 ساعات
درجة الحرارة المحيطة: -25-65 درجة مئوية الرطوبة النسبية: ≤90%
أبعاد الحجم: 428L × 350W × 230H
الوزن الإجمالي: 7 كجم
