| Place of Origin: | China |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | CE ISO |
| Model Number: | XHSC-60Q |
(متوفر باللغة الإنجليزية)

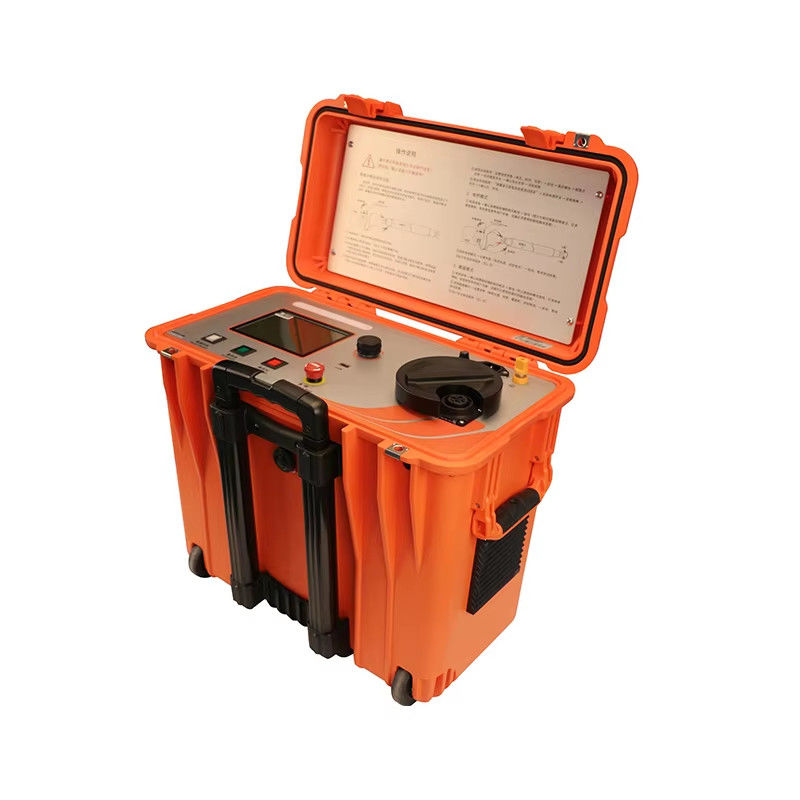

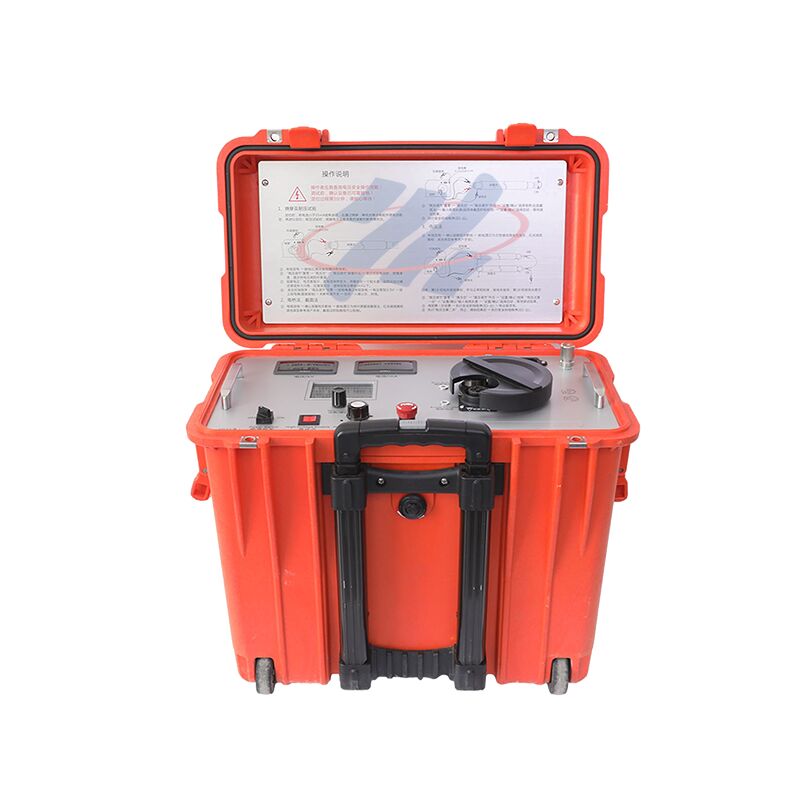

تدمج جسر الحرق الرقمي بين الحرق والجسر الذكي. الجهد المقنن لوضع الحرق هو 60 كيلو فولت، والحد الأقصى لتيار القوس الكهربائي هو 400 مللي أمبير، والذي يمكنه حرق الأعطال ذات المقاومة العالية بسرعة إلى مقاومة منخفضة. الحد الأقصى لتيار الاختبار للجسر الرقمي هو 750 مللي أمبير، مما يحسن بشكل كبير دقة تحديد موقع العطل. إنه
مناسب بشكل خاص لتحديد الموقع المسبق لأعطال العزل لأنظمة الكابلات المعقدة ذات الجهد العالي والمقطع العرضي الكبير والطول الطويل، مثل تحديد موقع أعطال عزل كابلات الجهد العالي المعقدة ذات أطراف GIS والوصلات المتقاطعة، ويمكنه إكمال تحديد الموقع بسرعة دون إزالة مفتاح GIS والوصلة المتقاطعة القصيرة.
المعايير الفنية
| تشخيص ذكي | جهد الخرج | 0～60 كيلو فولت تيار مستمر، سالب |
| الحد الأقصى لتيار الخرج | 30 مللي أمبير | |
| وضع الحرق | جهد الخرج | 0～60 كيلو فولت تيار مستمر، سالب |
| الحد الأقصى لتيار الخرج | 400 مللي أمبير | |
| وضع الجسر وضع الواجهة | جهد الخرج | 0～4 كيلو فولت تيار مستمر، ثنائي القطب |
| الحد الأقصى لتيار الخرج | 750 مللي أمبير | |
| دقة تحديد الموقع | ±(0.1% ·L+1)م | |
| شاشة العرض | شاشة LCD مصفوفة نقطية 320*240، مرئية في ضوء الشمس | |
| نطاق الاختبار | 1～50000 متر | |
| مزود الطاقة | 100 فولت-240 فولت، 50/60 هرتز | |
| الطاقة | الحد الأقصى 2 كيلو فولت أمبير | |
| درجة حرارة بيئة العمل | -10℃~+55℃ | |
| رطوبة بيئة العمل | ≤90% | |
| الأبعاد الكلية (الطول × العرض × الارتفاع) |
30 سم × 46 سم × 50 سم | |
| الوزن | 22 كجم (لا تشمل الملحقات) | |
| درجة حماية الغلاف | IP54 | |
* اختبار أوتوماتيكي بالكامل، عملية بلمسة واحدة.
* تشخيص نوع عطل الكابل تلقائيًا وتوجيه العملية التالية.
* الكشف التلقائي عما إذا كانت الأسلاك صحيحة، ولديها أيضًا كشف التأريض الواقي.
* وظيفة تخزين البيانات التلقائية، والتي يمكنها بسهولة عرض البيانات التاريخية.
* وضع التحكم في إمداد الطاقة الرقمي، جهد الخرج والتيار أكثر استقرارًا.
* نطاق واسع من جهد الإدخال، والتفريغ التلقائي لمنتج الاختبار.
* يعتمد هيكل قضيب السحب مع عجلات، وهو خفيف وسهل الحمل.
* بالمقارنة مع طريقة انعكاس الموجة، لا توجد نقطة عمياء لطريقة الجسر، وهي مناسبة بشكل خاص للحكم على الكابلات القصيرة ونقاط الأعطال بالقرب من النهاية.
* جهد الخرج مرتفع والتيار كبير، وهو مناسب بشكل خاص لتحديد المواقع المسبقة لأعطال العزل في أنظمة الكابلات المعقدة ذات الجهد العالي ذات الأطوال الطويلة والمقاطع العرضية السميكة.
