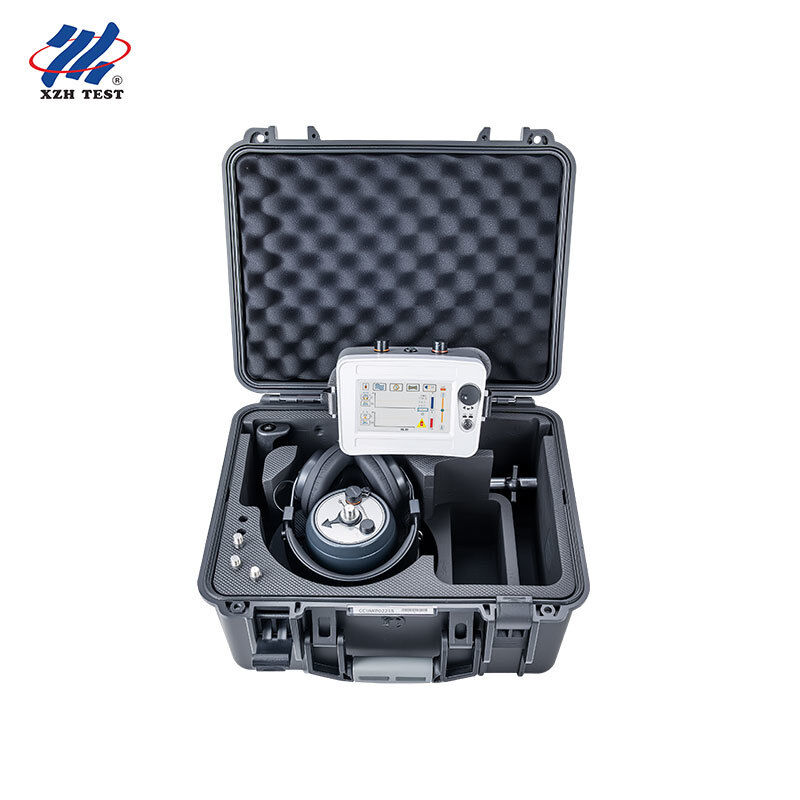

مؤشر كابل صلب مع تقليل الضوضاء BNR XHDD503C+
لمحة عامة عن المنتج
XHDD503C+ هو جهاز تحديد أخطاء الكابلات الصوتية المغناطيسية المهنية المصممة للعمليات الميدانية المتطلبة في جميع الأحوال الجوية. بناءً على منصة XHDD503C+،النسخة الـ Pro تؤكد على مقاومة الضوضاء العالية، وتطوير بطارية الصمود ، والبناء الصلب للبيئات الخارجية القاسية بما في ذلك مواقع التعدين ، والمنصات البحرية ، والمناطق المناخية القاسية.
يحتوي على تخفيض صوت الخلفية المتقدم مع قمع الضوضاء الصامتة، تصفية الترتيب الخامس وأربعة أنماط تصفية قابلة للاختيار،XHDD503C + تتفوق في بيئات عالية التداخل حيث الضوضاء الكهربائية المحيطة، اهتزازات المرور، والآلات الصناعية عادة ما تعرض دقة القياس للخطر.يضمن المسبار الرقمي بالكامل مع أجهزة استشعار العزل الفيزيائية متعددة الطبقات أداء ثابت معدل IP65 في حالة الرطوبة، الغبار، والظروف عالية الرطوبة.
تتوافق مع DL/T 849.2-2019 و GB/T 18268.1، XHDD503C+ هو الخيار المفضل لفريق الصيانة المرافق، الكهربائيين التعدين، فرق إشارات السكك الحديدية،ومهندسي الخدمات الميدانية الصناعية الذين يتطلبون دقة دقيقة موثوقة مع الحد الأدنى من وقت التوقف.
الخصائص الرئيسية
- الحد المتقدم من ضوضاء الخلفية من BNR مع قمع الضوضاء الصامتة للبيئات عالية التداخل
- تحديد المواقع المزامنة الصوتية المغناطيسية مع حساب الفرق الزمني التلقائي
- 1شاشة LCD تعمل باللمس قابلة لقراءة ضوء الشمس (480x850, 350 نيت)
- أربعة أنماط تصفية قابلة للتكوين: مرور كامل ، مرور نطاق ، مرور منخفض ، مرور عالي
- تصفية الترتيب الخامس لأقصى وضوح للإشارة في المواقع الصاخبة كهربائياً
- التحكم التلقائي واليدوي في زيادة/شغل القنوات الصوتية والماغنية
- إشارة انحراف المسار ونظام إنذار نقطة خطأ تقترب
- مسبار رقمي بالكامل ، حساس للغاية ، مقاوم للضوضاء مع عزل متعدد الطبقات IP65
- عمر بطارية مطول مع القدرة على الشحن السريع
- قضية متينة للتعدين والبحر، ونشر المناخ المتطرف
المواصفات التقنية
| طريقة تحديد الموقع |
مزامنة صوتية مغناطيسية مع معالجة الإشارات الرقمية |
| دقة الكشف |
الموقع: ≤ 0.1 م؛ المسار: ≤ 0.5 م |
| نطاق الكشف |
0.00 - 99.99 ميس |
| الحد من الضوضاء |
BNR تخفيض الضوضاء الخلفية + قمع الضوضاء الصامتة |
| أنماط الفلتر |
مرور كامل (100 هرتز-1600 هرتز) ، مرور النطاق (200 هرتز-600 هرتز) ، مرور منخفض (100 هرتز-300 هرتز) ، مرور مرتفع (160 هرتز-1600 هرتز) |
| طريقة التصفية |
مرشح الترتيب الخامس |
| مكاسب القناة |
8 مستويات (صوتية ومغناطيسية) ، عتبة إطلاق 0-99 مستويات |
| مخرج الصوت |
16 مستوى مكاسب (0-112 ديسيبل) ، 350Ω عائق |
| العرض |
1شاشة LCD تعمل باللمس بطول 5 بوصات، 480×850, 350 نيت |
| تصنيف مقاومة للماء |
IP65 (أجهزة استشعار العزل الفيزيائي متعددة الطبقات) |
| إمدادات الطاقة |
3.7 فولت 3200mAh 18650 بطارية x4 |
| وقت الاستعداد |
> 8 ساعات (مستعدة للميدان) |
| درجة حرارة العمل |
-25 درجة مئوية إلى 65 درجة مئوية؛ RH ≤ 90% |
| أبعاد القضية |
428L × 350W × 230H مم |
| الوزن الإجمالي |
7.5 كجم |
| الوحدة الرئيسية |
190L x 75W x 135H مم، 0.82 كجم |
| المسبار |
200 ديانا × 130 هـ م، 2.2 كجم |
| الامتثال |
DL/T 849.2-2019 / GB/T 18268.1 |
الأسئلة الشائعة
س1: ما الذي يجعل الحد من ضوضاء BNR أمرًا ضروريًا للعمليات الميدانية المهنية؟
BNR (تخفيض الضوضاء الخلفية) يقوم بتصفية التداخلات البيئية المستمرة مثل ضجيج المرور، واهتزاز الآلات الصناعية، وضوضاء الرياح، والزئير الكهربائي من خطوط الكهرباء القريبة.مزج مع قمع الضوضاء الصامتة، فإنه يسمح لـ XHDD503C + بتعزل "البوب" المتميز لإفراز العيب حتى في البيئات التي تفشل فيها مؤشرات العين القياسية في إنتاج قراءات قابلة للاستخدام.
السؤال الثاني: هل يمكن لـ XHDD503C+ العمل بشكل موثوق في بيئات التعدين؟
نعم، الـ XHDD503C+ مصممة خصيصاً لتطبيقات التعدين، والغلاف ذو التصنيف IP65 يحمي من غبار الفحم، والحشو المعدني، ورذاذ المياهكابل المسبار المعزز ومحفظة الوحدة الرئيسية المقاومة للصدمات تقاوم الاهتزاز والإجهاد الميكانيكي الشائع في عمليات التعدين في الحفرة المفتوحة والجوفية- تتراوح درجة حرارة التشغيل من -25 درجة مئوية إلى 65 درجة مئوية تغطي معظم ظروف المناخ التعدينية.
السؤال 3: هل XHDD503C+ مناسبة لاختبار الكابلات البحرية والبحرية؟
أجهزة الاستشعار الفيزيائية العازلة متعددة الطبقات وتصنيف مقاومة المياه IP65 تجعل XHDD503C + مناسبة للمنصة البحرية ، ونقطة هبوط الكابلات البحرية في مزرعة الرياح ، واختبار الكابلات في الميناء.تكنولوجيا BNR ذات قيمة خاصة في هذه البيئات حيث عمل الموجة، ضجيج المولّد، واهتزاز الهيكل المعدني يخلق تدخلات خلفية مستمرة.
س4: كيف تختلف تصفية الترتيب الخامس عن تصفية القياسية؟
تصفية الترتيب الخامس تطبق خمس مراحل تصفية متتالية على الإشارة الصوتية ، مما يوفر انخفاضًا حادًا بشكل ملحوظ مقارنةً بالمرشحات البسيطة من الدرجة الأولى أو الثانية.هذا يعني فصل أكثر حدة بين صوت إفراز الهدف و ضوضاء الخلفية، مما يؤدي إلى قياسات فرق زمني أكثر نظافة وحسابات مسافة خطأ أكثر موثوقية في البيئات الصناعية الصاخبة كهربائياً.
س5: ما هو الحد الأدنى للكمية الطلب ومدة التسليم؟
الحد الأدنى لكمية الطلب هو وحدة واحدة مع تسليم قياسي في 5-8 أيام عمل. كل وحدة معبأة بأمان في صندوق خشبي.قد تكون الطلبات الكمية مؤهلة لجدول المنتجات ذات الأولوية والأسعار المخصومة. اتصل بمبيعات XZH TEST للحصول على اقتباس مخصص بناء على متطلبات مشروعك.
السؤال 6: كيف يعمل نظام إنذار نقطة الخطأ القادمة؟
عندما يقوم المشغل بتحريك المسبار على طول طريق الكابل، يراقب الجهاز باستمرار قيم الفرق الزمني الصوتي المغناطيسي. عندما تسجل أربع مجموعات بيانات متتالية أقل من 30 ميس،يشير العرض إلى أن المسبار يقترب من نقطة الخطأيظهر مؤشر انحراف المسار أيضا ما إذا كان المسبار إلى اليسار أو اليمين من خط مركز الكابل، توجيه محاذاة دقيقة.
السؤال 7: هل يمكن للأداة تخزين وتصدير بيانات الاختبار؟
يعرض XHDD503C + أحدث أربع مجموعات قياس فرق الوقت الصوتي المغناطيسي مباشرة على الشاشة اللمسية للمقارنة في الوقت الحقيقي.للحاجة إلى تسجيل البيانات الموسعة وتوليد التقارير، يرجى استشارة XZH TEST حول إضافات إدارة البيانات المتاحة وخيارات البرمجيات المتوافقة مع سلسلة XHDD503C.
س8: ما هو التدريب أو الدعم الفني المقدم؟
يتم تضمين كتيبات مستخدم شاملة باللغة الإنجليزية مع إجراءات تشغيل خطوة بخطوة. الدعم الفني عن بعد عبر البريد الإلكتروني ومكالمة الفيديو متاح لإصلاح الأخطاء والتوجيه التشغيلي.التشغيل في الموقع، التدريب في الفصول الدراسية، وبرامج التجربة الميدانية يمكن ترتيبها للطلبات الكبيرة أو اتفاقيات الشراكة طويلة الأجل.
السؤال 9: كيف يعمل الجهاز في البرد الشديد أو الحرارة؟
تم تصنيف XHDD503C + للعمل المستمر من -25 ° C إلى 65 ° C مع الرطوبة النسبية تصل إلى 90٪. حافظت بطارية الليثيوم على خصائص تفريغ مستقرة في هذا النطاق.للعمليات تحت -25 درجة مئوية، يوصى بتسخين قصير في مقصورة السيارة المدفئة قبل النشر لتحسين استجابة الشاشة اللمسية وكفاءة البطارية.
س10: ما هو الفرق بين XHDD503C+ و XHDD503C+؟
يستند XHDD503C + إلى XHDD503C + القياسية مع تقليل ضوضاء BNR المحسن ، وقمع الضوضاء الصامتة ، والغلاف الصلب للبيئات القاسية ، ونظام إنذار نقطة خطأ متقاربة.كلا الطرازين يشتركان بنفس تقنية التزامن الصوتي المغناطيسي، دقة 0.1m، تصنيف IP65، أنماط المرشحات، ومواصفات العرض.اختيار المعيار لتطبيقات المرافق العامة والمقاولين.
