| Place of Origin: | China |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | CE, ISO |
| Model Number: | XHGG502 |
| رقم الموديل | XHGG502 |
| التخصيص | متاح |
| اللون | أسود |
| حزمة النقل | صندوق خشبي مع رغوة بالداخل |
| العلامة التجارية | XZH TEST |
| الأصل | الصين شيان |
| القدرة على التوريد | 1000 قطعة / سنة |
| خدمة ما بعد البيع | الضمان |
| الضمان | سنة واحدة |

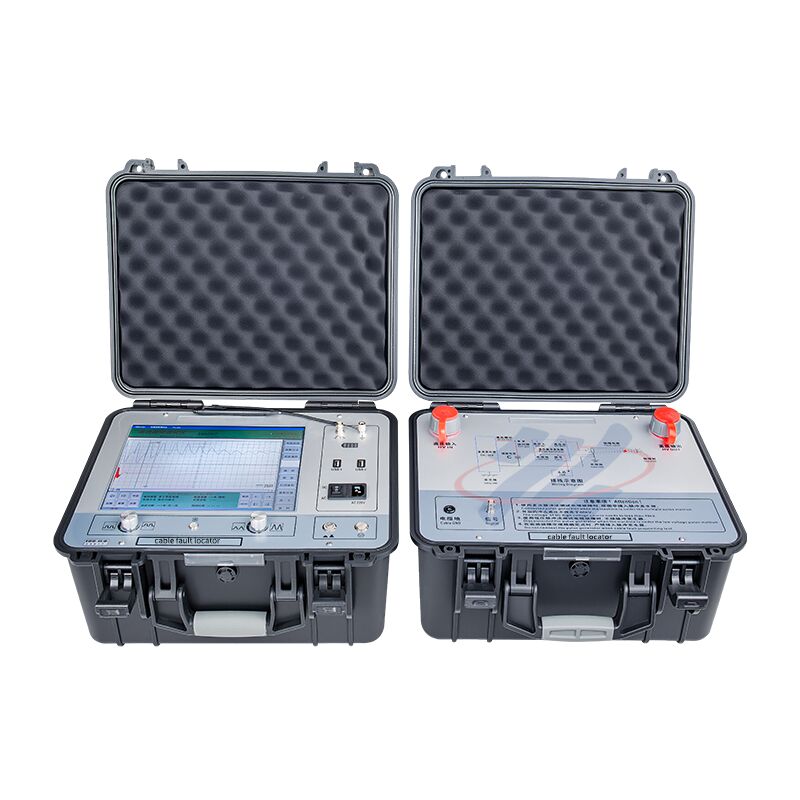

يتميز جهاز تحديد موقع أعطال الكابلات الأرضية XHGG502 TDR بجهاز كمبيوتر متكامل يعمل باللمس مقاس 12.1 بوصة من الدرجة الصناعية مع برنامج تشغيل بديهي لتفاعل فعال بين الإنسان والكمبيوتر. تم تصميمه باستخدام دوائر ومكونات متكاملة من الدرجة الصناعية ، ويتضمن بطارية ليثيوم أيون ذات سعة كبيرة لتشغيل مستقر وموثوق.
تقوم هذه الأداة المتخصصة بقياس وتحليل حالة الكابلات الكهربائية ومسافة العطل باستخدام التكنولوجيا الإلكترونية الحديثة جنبًا إلى جنب مع معالجة الكمبيوتر لتصفية الإشارات ، واكتساب البيانات ، ومعالجتها ، والعرض / التحليل الرسومي.
| اسم المنتج | محدد موقع أعطال الكابلات الأرضية (TDR) |
| الوظيفة الرئيسية | قياس المسافة التقريبية لأعطال الكابلات الأرضية |
| معدل أخذ العينات من البيانات | 60 ميجاهرتز ، 120 ميجاهرتز ، 240 ميجاهرتز ، 400 ميجاهرتز |
| مسافة الاختبار | > 60 كم |
| إعدادات طول كابل الاختبار | <1Km (short); <3Km (medium);>3 كم (طويل) |
| سعة النبضة | 400Vpp |
| عرض النبضة | 0.1μS و 2μS |
| دقة القراءة | 0.1 م |
| دقة اختبار النظام | <0.5 م |
| جهد تحمل موصل النبضات | 38kVDC |
| ظروف العمل | -25 درجة مئوية إلى +55 درجة مئوية ، 85٪ رطوبة نسبية ، 750 ± 30 ملم زئبق |
| طرق القياس | نبضة الجهد المنخفض ، الانهيار عالي الجهد ، نبضات متعددة |
يكتشف جهاز XHGG502 ARC Cable Fault Pre-Locator بدقة الأعطال الرئيسية في عزل الكابلات الكهربائية حتى 35 كيلو فولت ، ويعاير طول الكابل ، ويوفر قياسات تقريبية لمسافة العطل باستخدام ثلاث طرق متقدمة:
وضع اختبار النبضات ذات الجهد المنخفض:(لا يلزم وجود مولد نبضات عالي الجهد)
