جهاز تحديد خطأ الكابل مع مولد التقارير 12.1 بوصة 400 ميغا هرتز 68 كم XHGG502

Name: جهاز تحديد خطأ الكابل مع مولد التقارير 12.1 بوصة 400 ميغا هرتز 68 كم XHGG502
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: إكس إتش جي جي 502
Price: 1,550.00 USD
Availability: InStock

تفاصيل المنتج:

مكان المنشأ:	شيان، شنشي، الصين
اسم العلامة التجارية:	XZH
إصدار الشهادات:	CE, ISO
رقم الموديل:	إكس إتش جي جي 502

معلومات مفصلة

مكان المنشأ:

شيان، شنشي، الصين

اسم العلامة التجارية:

XZH

إصدار الشهادات:

CE, ISO

رقم الموديل:

إكس إتش جي جي 502

عرض:

شاشة LCD صناعية تعمل باللمس مقاس 12.1 بوصة، يمكن قراءتها في ضوء الشمس، وتتضمن قلمًا

نظام:

نظام التشغيل XP، نظام إدارة الكابلات الفائق، يقوم تلقائيًا بإنشاء تقرير الاختبار؛

وظائف:

قياس المسافة وقياس السرعة.

وظائف:

قياس المسافة وقياس السرعة.

معدل أخذ عينات البيانات:

60 ميجا هرتز، 120 ميجا هرتز، 240 ميجا هرتز، 400 ميجا هرتز؛

معدل أخذ عينات البيانات:

60 ميجا هرتز، 120 ميجا هرتز، 240 ميجا هرتز، 400 ميجا هرتز؛

معادلة:

أخذ العينات المستمر التلقائي بالكامل، لا يفوتك أي شكل موجي للتفريغ؛

عرض النبض:

0.1uS و 2uS

سعة النبض:

400VPP

قياس المسافة:

> 60 كم

قرار القراءة:

0.1 م

دقة الاختبار:

أقل من 0.5 م

مقرنة النبض تتحمل الجهد:

38 كيلو فولت تيار مستمر

تردد أخذ العينات:

400 ميغاهرتز

الحد الأدنى من الدقة:

0.1 م

نطاق الاختبار:

≥68 كم؛ الإعدادات المسبقة: <1 كم / <3 كم /> 3 كم

اختبار المنطقة العمياء:

≥10 م

خطأ القياس:

±±(0.5%×L+1m)

نبض الجهد المنخفض:

400 فولت. 0.25 ميكروثانية/2 ميكروثانية/4 ميكروثانية

مقرنة النبض:

تيار مستمر 35 كيلو فولت متضمن؛ 430×380×220 ملم، 10 كجم

أوضاع الاختبار:

نبض الجهد المنخفض، وميض الجهد العالي، ونبض ARC متعدد النبضات ذو 8 نبضات

بطارية:

10400 مللي أمبير ليثيوم. شحن لمدة ساعة = وضع الاستعداد لمدة ساعتين؛ 4 ساعات شحن كامل

ميزات خاصة:

ملاحظات الكتابة اليدوية على الأشكال الموجية؛ طابعة USB؛ توليد التقرير التلقائي

أبعاد:

430 × 380 × 220 مم (المضيف)؛ 430 × 380 × 220 مم (مقرنة)

ظروف التشغيل:

-20 درجة مئوية~+65 درجة مئوية؛ ≥90% رطوبة نسبية؛ 750±30 ملم زئبق

امتثال:

جيجابايت / تي 18268.1؛ دل/تي 849.1-2019; JJF1042-2020; م؛ ايزو

منصة:

كمبيوتر صناعي XP مدمج، USB × 2

دقة الاختبار:

<0.5 م

دقة الاختبار:

<0.5 م

اختبار النقطة العمياء:

≥10 م

طرق الاختبار:

نبض الجهد المنخفض، وميض الجهد العالي، ونبض ARC متعدد النبضات ذو 8 نبضات

سعة النبض:

400 فولت

عرض النبض:

0.25μs/2μs/4μs

مقرنة تحمل الجهد:

تيار مستمر 35 كيلو فولت

مقرنة تحمل الجهد:

تيار مستمر 35 كيلو فولت

مدخلات الطاقة:

تيار متردد 110 فولت ~ 240 فولت، 50 هرتز/60 هرتز

مدخلات الطاقة:

تيار متردد 110 فولت ~ 240 فولت، 50 هرتز/60 هرتز

أنواع الكابلات:

XLPE، PVC، مغلف بالمطاط، ورق مشرب بالزيت، قابل للتخصيص

وزن:

10 كجم (المضيف)؛ 10 كجم (مقرنة)

تخزين الموجي:

تخزين ضخم، وحفظ أسماء، ومقارنة تاريخية

ضمان:

سنة واحدة مجانًا؛ الدعم الفني مدى الحياة

إبراز:

High Light

إبراز:

12.1 بوصة ARC كابل تحديد العيوب

اختبار جينر تقرير خطأ الكابل

جهاز تحديد موقع الكابل 400 ميغاهرتز 68 كم

Trading Information

الحد الأدنى لكمية:

1 وحدة

الأسعار:

قابل للتفاوض

تفاصيل التغليف:

غلاف خشبي

وقت التسليم:

5-8 أيام

شروط الدفع:

T/T

القدرة على العرض:

2000 قطعة / سنة

وصف المنتج

نقرة واحدة — تقرير اختبار كامل. بعد تحديد موقع خطأ، انقر على شاشة اللمس مرة واحدة. يقوم XHGG502 بإنشاء تقرير اختبار كامل: لقطة شاشة للموجة، نوع الكابل، طريقة الكشف، معلمات الاختبار، مسافة الخطأ المحسوبة، اسم المشغل، موقع الاختبار، وملاحظات ميدانية. اطبع، أو قم بالتصدير إلى USB، أو قم بالأرشفة للامتثال — لا حاجة لجهاز كمبيوتر منفصل، ولا نسخ يدوي.

جهاز XHGG502 ARC للكشف المسبق عن أعطال الكابلات يدمج إنشاء التقارير الآلي مباشرة في سير عمل الاختبار. بعد الحصول على الموجة وتحليل مسافة الخطأ، يقوم المشغل بملء بعض الحقول على الشاشة — موقع الاختبار، اسم المشغل، تعريف الكابل، ملاحظات — وينتج الجهاز تقريرًا منسقًا بالكامل مع لقطات شاشة مدمجة للموجة وجميع معلمات الاختبار. يمكن طباعة التقارير مباشرة عبر طابعة متصلة بـ USB أو تصديرها إلى محرك أقراص فلاش USB للأرشفة، أو التوزيع عبر البريد الإلكتروني، أو التكامل في وثائق قبول المشروع. هذه القدرة تحول XHGG502 من جهاز اختبار مستقل إلى نظام توثيق ميداني كامل، مما يلغي الفجوة الشائعة بين الاختبار الميداني وإعداد التقارير في المكتب. متوافق مع GB/T 18268.1، DL/T 849.1-2019، و JJF1042-2020.

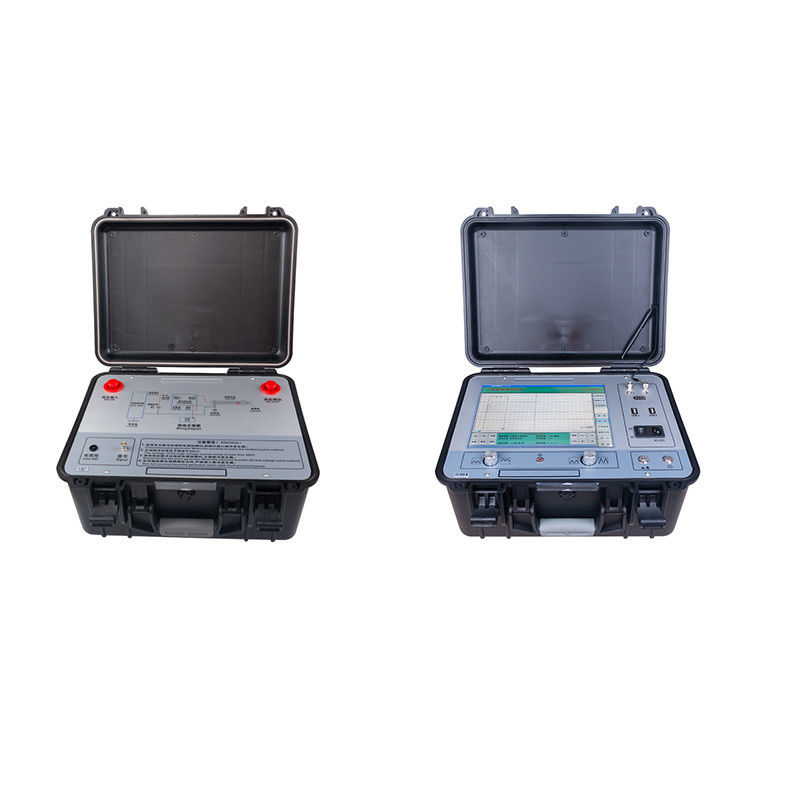

XHGG502 Detail Photos

فجوة التقرير — لماذا تكلف أموالاً حقيقية

في معظم سير عمل التحقيق في أعطال الكابلات، فإن الخطوة الأكثر استهلاكًا للوقت ليست الاختبار نفسه — بل هي التوثيق. يقوم فريق ميداني بتحديد موقع خطأ في 30 دقيقة، ثم يقضي المهندس الأقدم 3 ساعات في المكتب: نسخ الملاحظات المكتوبة بخط اليد، وتصدير ملفات الموجة من تنسيق خاص، وإدخال معلمات الاختبار يدويًا في قالب تقرير، والمقارنة بين الصور الملتقطة بكاميرا منفصلة.

يختصر XHGG502 هذا إلى ثوانٍ. أثناء جلسة الاختبار، يقوم المشغل بإدخال البيانات الوصفية ذات الصلة — موقع الاختبار، المشغل، معرف الكابل، الظروف البيئية، ملاحظات الاختبار — باستخدام لوحة المفاتيح وقلم الشاشة. يتم تخزين هذه التعليقات مع ملف الموجة. عند اكتمال الاختبار، تقوم نقرة واحدة بإنشاء التقرير. بحلول الوقت الذي يعود فيه الفريق إلى المكتب، يكون التقرير موجودًا على محرك أقراص USB، جاهزًا للإرفاق بإغلاق أمر عمل أو تسليم للعميل.

ماذا يوجد في التقرير

القسم	المحتوى
معلومات الاختبار	التاريخ/الوقت، نوع الكابل (XLPE/PVC/مطاط/ورق زيتي)، طريقة الكشف (نبضة جهد منخفض/وميض جهد عالي/نبضات متعددة)، نطاق طول الاختبار
نتائج الاختبار	مسافة الخطأ (متر)، سرعة الانتشار المستخدمة، لقطة شاشة الموجة مع مواضع المؤشر، هامش الخطأ المحسوب
البيانات الوصفية الميدانية	اسم المشغل، موقع الاختبار، تعريف الكابل، الظروف البيئية، ملاحظات
بيانات الجهاز	الموديل XHGG502، تردد أخذ العينات 400 ميجاهرتز، إصدار البرنامج الثابت، حالة المعايرة

مقارنة تاريخية — اتجاه قبل الحفر

ربما تكون القدرة الأكثر استخدامًا لجهاز اختبار يولد تقارير هي تحليل الاتجاه. يقوم XHGG502 بتخزين جميع موجات الاختبار في نظام ملفات قابل للبحث — منظم حسب اسم الكابل، أو المغذي، أو المشروع. عند اختبار نفس الكابل في زيارة صيانة لاحقة، يفتح المشغل ملف الموجة السابق ويضع عليه المسار الحالي. الكابل الذي أعاد موجة نظيفة عند 5000 متر العام الماضي ولكنه يظهر انخفاضًا بنسبة 20٪ في سرعة الانتشار وانعكاسًا ناشئًا عند 3200 متر هذا العام يتدهور — وأنت تعرف بالضبط أين قبل حدوث الخطأ.

هذا يحول XHGG502 من أداة للعثور على الأعطال إلى أداة صيانة تنبؤية. بالنسبة للمرافق التي لديها دورات فحص تنظيمية، يوفر سجل التقارير دليلًا قابلاً للتدقيق على أنه تم اختبار كل جزء من الكابل في الموعد المحدد، مع نتائج موثقة تظهر إما اجتيازًا أو اتجاهًا للتدهور يتطلب استبدالًا مجدولًا.

المواصفات الفنية الرئيسية

المعلمة	المواصفات
الشاشة والمنصة	شاشة LCD صناعية تعمل باللمس مقاس 12.1 بوصة، قلم شاشة متضمن
تردد أخذ العينات	400 ميجاهرتز
نطاق الاختبار	≥68 كم؛ إعدادات مسبقة: <1km >3 كم
نقطة عمياء للاختبار	≤10 متر
الدقة / الدقة	قراءة 0.1 متر / دقة <0.5 متر؛ ≤±(0.5%×L+1 متر)
طرق الاختبار	نبضة جهد منخفض (400 فولت، 0.25/2/4 ميكروثانية) / وميض جهد عالي / نبضات متعددة ARC 8 نبضات
المقرن	تحمل 35 كيلو فولت تيار مستمر
أنواع الكابلات	XLPE، PVC، مغلف بالمطاط، ورق مشبع بالزيت؛ سرعة مخصصة
البطارية	10400 مللي أمبير ساعة ليثيوم؛ شحن كامل لمدة 4 ساعات؛ اختبار مفتوح/قصير لاسلكي
الأبعاد / الوزن	430×380×220 مم؛ 10 كجم (المضيف)؛ 10 كجم (المقرن)
الامتثال	GB/T 18268.1؛ DL/T 849.1-2019؛ JJF1042-2020؛ CE؛ ISO
الضمان	سنة واحدة مجانًا؛ دعم فني مدى الحياة

أسئلة متكررة

س: كيف يعمل مولد التقارير المدمج؟

يلتقط XHGG502 لقطات شاشة للموجة، ومعلمات الاختبار (النطاق، السرعة، عرض النبضة)، ونتائج قياس المسافة، ثم يجمعها في تقرير رقمي منسق بنقرة واحدة. هذا ذو قيمة خاصة لمقدمي خدمات الاختبار الذين يحتاجون إلى تقديم وثائق رسمية لعملاء المرافق، ولاختبارات قبول المشروع حيث تكون سجلات الاختبار المعتمدة مطلوبة.

س: ما هو الفرق بين XHGG502 و XHGG501A2؟

كلاهما يتميز بشاشات مقاس 12.1 بوصة مع أخذ عينات بتردد 400 ميجاهرتز ونطاق 68 كم، لكن XHGG502 يضيف مولد التقارير ووظائف إدارة الموجات المتقدمة. تم وضع XHGG502 للمؤسسات التي لديها متطلبات توثيق رسمية، بينما يوفر XHGG501A2 نفس قدرة الاختبار الأساسية بسعر أكثر سهولة للمستخدمين الذين لا يحتاجون إلى إنشاء تقارير مدمجة.

س: ما هي طرق الاختبار المدعومة وكيف أختار؟

طريقة نبضة الجهد المنخفض للأعطال المفتوحة/المغلقة/المقاومة المنخفضة، وقياس طول الكابل، ومعايرة سرعة الموجة. طريقة وميض الجهد العالي (مع مولد جهد عالي خارجي) لأعطال المقاومة العالية للتسرب. نبضات ARC المتعددة لأعطال المقاومة العالية للوميض. ابدأ بنبضة الجهد المنخفض للتشخيص الأولي، ثم اختر طريقة الجهد العالي المناسبة بناءً على نتائج اختبار مقاومة العزل.

س: ما هي الملحقات المطلوبة لسير عمل اختبار كامل؟

لاختبار نبضة الجهد المنخفض، يلزم فقط الوحدة الرئيسية XHGG502 وأسلاك الاختبار. لاختبار وميض الجهد العالي ونبضات ARC المتعددة، تحتاج إلى مولد نبضات جهد عالي خارجي (مثل سلسلة XHHV535) ومقرن نبضات مصنف لجهد الاختبار. لتحديد نقطة الحفر بدقة بعد تحديد الموقع المسبق، يوصى باستخدام محدد موقع دبوس صوتي مغناطيسي (مثل 503D). تتكامل جميع مكونات XZH TEST بسلاسة.

س: هل يمكنني إعداد ملفات تعريف سرعة مخصصة لمخزون الكابلات الخاص بي؟

نعم. يدعم XHGG502 كلاً من قيم السرعة المحددة مسبقًا لأنواع العزل الشائعة (XLPE ~172 م/ميكروثانية، مشبع بالزيت ~160 م/ميكروثانية) وإعدادات السرعة القابلة للتخصيص بالكامل. بالنسبة للمؤسسات التي تدير أنواعًا متعددة من الكابلات، نوصي بمعايرة السرعة على مرحلة سليمة بطول معروف من كل نوع كابل في مخزونك وحفظ هذه الملفات التعريفية لإعداد ميداني أسرع في الاختبارات المستقبلية.

س: ما هي المعايير التي يلتزم بها XHGG502؟

جهاز XHGG502 حاصل على شهادة CE و ISO، ويتوافق مع GB/T 18268.1 (متطلبات EMC لمعدات الاختبار الكهربائية)، و DL/T 849.1-2019 (المواصفات العامة لأجهزة تحديد أعطال الكابلات)، و JJF1042-2020 (مواصفات المعايرة لأجهزة تحديد أعطال الكابلات). ضمان لمدة 12 شهرًا مع دعم فني مدى الحياة هو المعيار.

اطلب عرض أسعار لجهاز XHGG502 — قم بتضمين مخزون الكابلات الخاص بك لإعداد ملف تعريف سرعة مخصص.
