محدد موقع خطأ كابل متعدد النبضات ARC، نطاق 400 ميجا هرتز، نطاق 120 كيلومتر، دقة 0.07 متر مع مقرنة تيار مستمر 35 كيلو فولت XHGG502A

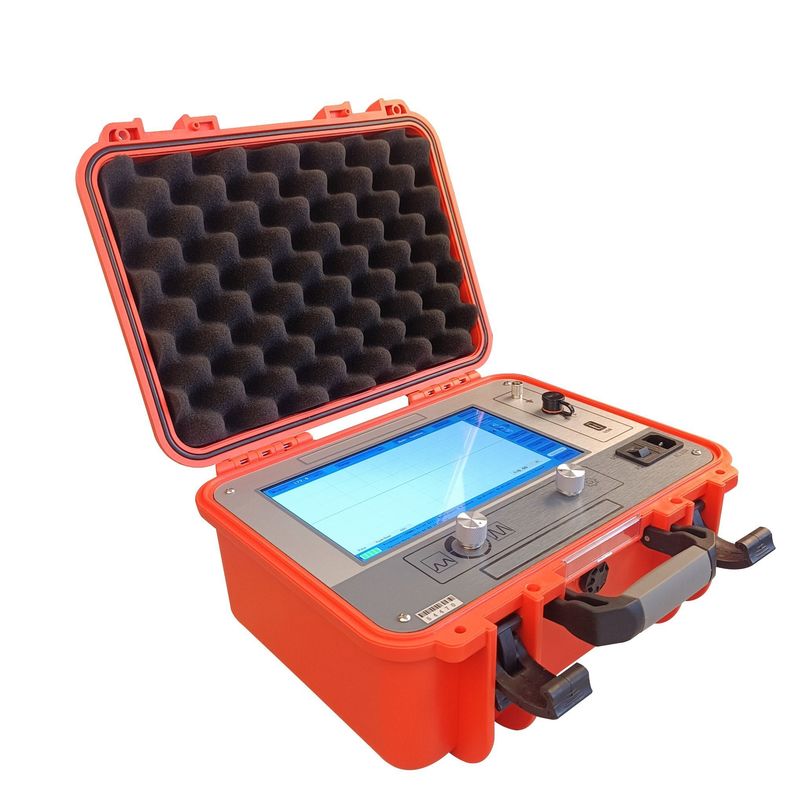

جهاز XHGG502A هو جهاز احترافي لتحديد مواقع أعطال الكابلات بتقنية ARC مبني حول كمبيوتر صناعي متكامل بشاشة لمس 10.1 بوصة وبنية نظام مدمجة. يدمج تقنيات إلكترونية وحاسوبية حديثة لأداء ترشيح الإشارة، واكتساب البيانات عالي السرعة، ومعالجة البيانات، وعرض الرسوم البيانية، وتحليل الموجات — لإكمال قياس سرعة موجة الكابل، والطول، ومسافة العطل في سير عمل واحد. يغطي الجهاز الطيف الكامل لأنواع أعطال الكابلات: دوائر قصر مقاومة منخفضة، دوائر مفتوحة، انقطاعات، تسرب مقاومة عالية، وأعطال وميض مقاومة عالية على كابلات الطاقة، وكابلات محورية عالية التردد، وكابلات إضاءة الشوارع، والأسلاك المدفونة من جميع المواد والمقاطع العرضية والوسائط العازلة. جميع المؤشرات الفنية تتوافق مع GB/T 18268.1، DL/T 849.1-2019، و JJF1042-2020.

ما يميز جهاز XHGG502A عن أجهزة تحديد المواقع التقليدية هو طريقته الخاصة متعددة النبضات ARC ثمانية النبضات. عند توصيله بمقرن النبضات DC 35kV المرفق، يطلق الجهاز 8 نبضات متتالية عند نقطة عطل الكابل، ويعرض في نفس الوقت 8 مجموعات من موجات المقارنة للجهد العالي والجهد المنخفض على شاشة 10.1 بوصة. يقوم النظام بتحويل أي أثر عطل مقاومة عالية رياضيًا إلى موجة مكافئة لدارة قصر مقاومة منخفضة نظيفة — مما يجعل التفسير غير غامض تقريبًا ويمكّن من حساب المسافة تلقائيًا لا يتطلب مهارات تحليل موجات خبير. هذه التقنية، جنبًا إلى جنب مع ثلاثة أوضاع اختبار (TDR نبضة جهد منخفض، ICE تيار الاندفاع، و ARM انعكاس القوس متعدد النبضات)، توفر أعلى معدل نجاح في اكتشاف الأعطال ودقة اختبار متاحة في فئتها.

لا توجد ملحقات إضافية مطلوبة. لا يوجد شراء مقرن منفصل. لا توجد كابلات مفقودة.كل ما هو مطلوب لاختبارات TDR و ICE و ARM متعددة النبضات مدرج في الشحنة القياسية.

• شاشة TFT تعمل باللمس عالية السطوع مقاس 10.1 بوصة: دقة 1024*600، إضاءة خلفية LED فائقة السطوع 280 نيت. تظل الموجات واضحة وقابلة للقراءة تحت أشعة الشمس المباشرة. تشغيل مزدوج باللمس + زر تشفير — اللمس للتنقل في البرامج، والأزرار المادية للتحكم بيد مغطاة بالقفازات في الظروف الرطبة.
• تردد أخذ العينات 400 ميجاهرتز، دقة 0.07 متر، نطاق 120 كيلومتر: تحويل تيار مستمر من 1 ميجاهرتز إلى 400 ميجاهرتز مع دقة دنيا رائدة في الصناعة تبلغ 0.07 متر — أكثر دقة بـ 7 مرات من الأجهزة التقليدية 100 ميجاهرتز. 10 إعدادات مسبقة للنطاق قابلة للاختيار من 100 متر إلى 100 كيلومتر، بالإضافة إلى قدرة قصوى تبلغ ≥120 كيلومتر.
• نبضات ARC متعددة النبضات ثمانية النبضات مع مقرن DC 35kV مرفق: تولد 8 نبضات متسلسلة مجموعات موجات مقارنة تحول أعطال المقاومة العالية المعقدة إلى مكافئات دارة قصر بسيطة. حساب المسافة تلقائيًا مع تجاوز التحليل اليدوي. لا حاجة لشراء مقرن إضافي.
• ثلاث طرق اختبار مدمجة: TDR (نبضة جهد منخفض: 300 فولت ± 15%، 8 عرض من 0.1 ميكروثانية إلى 10 ميكروثانية)، ICE (وميض تيار الاندفاع)، و ARM (انعكاس القوس متعدد النبضات 8 نبضات). جهاز واحد يغطي كل سيناريو عطل كابل.
• تشغيل آلي بالكامل: أخذ عينات مستمر تلقائي — لا يفوت أبدًا موجة تفريغ عابرة. يحدد إعداد النطاق التلقائي الإعداد المسبق الأمثل للاختبار. يحدد تحليل الموجة التلقائي انعكاس العطل ويعرض المسافة — لا حاجة لوضع مؤشر يدوي.
• تخزين أكثر من 8000 موجة مع تصدير USB: حفظ وتسمية الموجات حسب موقع العمل، أو معرف الكابل، أو التاريخ. استدعاء ومقارنة المسارات التاريخية مع الأعطال الحالية. تصدير USB إلى برنامج الكمبيوتر لإنشاء تقارير رسمية، وإدارة الأرشيف، وتحليل مقارن متقدم.
• نظام مدمج — استقرار قوي: بنية مدمجة مصممة خصيصًا — لا عبء تشغيل ويندوز، لا تراخيص برامج، لا عمليات غير ضرورية. قائمة كاملة باللغة الإنجليزية. تشغيل سريع، استهلاك طاقة منخفض، تشغيل مقاوم للانهيار.
• هيكل حماية IP54: محمي من الغبار ومقاوم للرذاذ. يعمل بشكل موثوق من صيانة المحطات الفرعية تحت الصفر -20 درجة مئوية إلى تشخيصات خنادق الكابلات الصحراوية +65 درجة مئوية.
• بطارية ليثيوم مدمجة 11.1 فولت: شحن سريع لمدة ساعتين تقريبًا يوفر أكثر من 5 ساعات تشغيل ميداني مستمر. تيار متردد/مستمر مزدوج — قم بالتوصيل بمصدر طاقة تيار متردد 110 فولت ~ 240 فولت أو اعمل بالكامل بالبطارية.

الطريقة	الأفضل لـ	التطبيق النموذجي
TDR — نبضة الجهد المنخفض	أعطال المقاومة المنخفضة، دارة القصر، الدائرة المفتوحة، الانقطاعات	الصيانة الروتينية للكابلات، التحقق قبل الوصل، معايرة طول الكابل وسرعة الموجة
ICE — وميض تيار الاندفاع	أعطال التسرب ذات المقاومة العالية (أعلى من عدة مئات أوم)؛ أعطال الجهد العالي الوميضي	تحليل فشل اختبار تحمل الجهد بعد التركيب، تقييم تشخيص الكابلات القديمة
ARM — نبضات ARC متعددة النبضات 8	جميع أعطال المقاومة العالية — تحويل أي مسار معقد إلى مكافئ دارة قصر	نتائج النبضات المفردة التي يصعب تفسيرها؛ أعطال على الكابلات ذات العوازل المختلطة؛ كابلات طويلة المسافة متعددة الوصلات

قائمة التعبئة

قائمة مكونات الجهاز
الاسم	الكمية	الرسومات	الاسم	الكمية	الرسومات
جهاز اختبار أعطال الكابلات	1		مقرن	1
خط Q مفرد	1		خط Q مزدوج	1
مستشعر	1		سلك طاقة	1
خط مقرن عالي الجهد أ	1		خط مقرن عالي الجهد ب	1
سلك أرضي	1		كابل اتصال USB

س: هل يأتي المقرن مع الجهاز؟
ج: نعم. يتم تضمين مقرن النبضات DC 35kV (430*380*220 ملم، 10 كجم) كمعيار في كل شحنة XHGG502A، بالإضافة إلى كابلات توصيل الجهد العالي للمقرن أ وب.

س: هل يمكنه اختبار كابلات XLPE (البولي إيثيلين المتشابك)؟
ج: نعم. جهاز XHGG502A مناسب لجميع أنواع عزل الكابلات — XLPE، الورق المشبع بالزيت، المطاط، و PVC — عبر كابلات الطاقة ذات الجهد المنخفض (6 كيلوفولت وما دون)، والمتوسط/العالي (6 كيلوفولت ~ 35 كيلوفولت)، والعالي (66 كيلوفولت وما فوق).

س: هل يعمل الجهاز بدون طاقة الشبكة؟
ج: نعم. تدعم بطارية الليثيوم المدمجة 11.1 فولت اختبار نبضات الجهد المنخفض لأعطال الدائرة المفتوحة والمقاومة المنخفضة بدون طاقة خارجية. بالنسبة لطرق الوميض متعدد النبضات والجهد العالي، قم بالتوصيل بمصدر طاقة تيار متردد 110 فولت ~ 240 فولت أو مولد.

س: هل يمكن تصدير الموجات إلى جهاز كمبيوتر؟
ج: نعم. يمكن تصدير جميع الموجات المخزنة البالغ عددها 8000+ عبر USB إلى برنامج الكمبيوتر لإدارة الأرشيف، والتحليل المقارن، وإنشاء تقارير رسمية.

س: هل التدريب مشمول؟
ج: تتضمن كل شحنة دليل مستخدم شامل. اتصل بنا للحصول على تدريب في الموقع، أو دعم فيديو عن بعد، أو خيارات ضمان ممتدة مصممة خصيصًا لتلبية متطلبات فريقك.
