الكابل الرقمي يحترق عبر الجسر

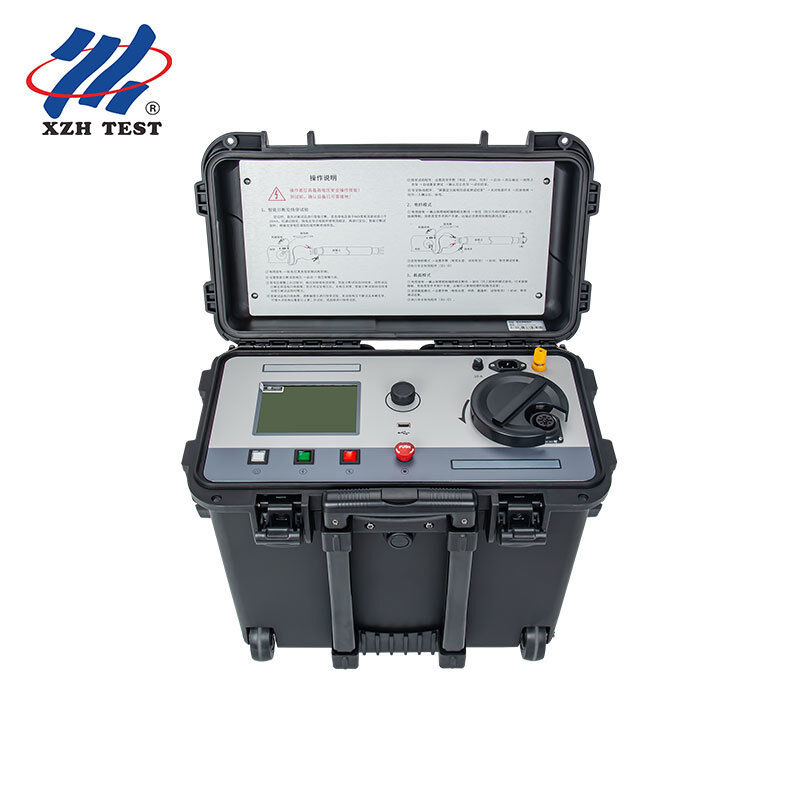

جسر الاحتراق الرقمي للكابلات XHSC-60Q هو أداة تشخيص متكاملة للجهد العالي تجمع بين قدرة الاحتراق بقوة 60 كيلوفولت وجسر رقمي ذكي عالي الدقة بقوة 750 مللي أمبير. تم تصميمه خصيصًا لـعمليات التعدين، ومشاريع الأنفاق، ومقاولي الصيانة الصناعية الثقيلة، وهو يتفوق في البيئات التي تتعرض فيها الكابلات لضغوط ميكانيكية شديدة، وتسرب الرطوبة، وسوء الاستخدام التشغيلي — وهي ظروف تنتج غالبًا أعطال معقدة عالية المقاومة تتطلب كلاً من الاحتراق القوي ودقة تحديد موقع الأعطال على المستوى الميكروي.

• وضع التشغيل المزدوج: يوفر وضع الاحتراق 60 كيلوفولت / 400 مللي أمبير للكربنة السريعة للأعطال عالية المقاومة؛ ويخرج وضع الجسر الذكي 750 مللي أمبير لقياس مسافة العطل بدقة فائقة.
• جسر عالي الدقة بقوة 750 مللي أمبير: تضمن تيار الجسر الرائد في الصناعة تحديد الموقع المسبق بدقة حتى على الكابلات المتدهورة بشدة ذات بصمات الأعطال المعقدة — مما يقلل من مساحة الحفر في معارض المناجم والأنفاق الضيقة.
• التحكم الرقمي الذكي: تنظيم يتم التحكم فيه بواسطة المعالج الدقيق مع مراقبة شاشة LCD في الوقت الفعلي، والتبديل بين الأوضاع بلمسة واحدة، وقفل الأمان التلقائي أثناء عمليات الجهد العالي.
• تصميم مدمج ومتين: هيكل حقيبة بلاستيكية محمولة بعجلات سحب مناسبة للنقل عبر أعمدة المناجم الضيقة ونقاط الوصول إلى الأنفاق. مصمم لتحمل البيئات الصناعية المتربة والرطبة والمعرضة للاهتزازات.
• توافق واسع مع الكابلات: مناسب لأنظمة الكابلات المعقدة عالية الجهد، والمقاطع الكبيرة، والمسافات الطويلة — بما في ذلك التكوينات المدرعة، والمغلفة، والموصلة بشكل متقاطع الشائعة في البنية التحتية للتعدين والأنفاق.
• لا توجد نقطة عمياء: على عكس طرق انعكاس الموجة، يوفر طريقة الجسر موقعًا دقيقًا للعطل حتى على أقسام الكابلات القصيرة جدًا والأعطال القريبة — وهو أمر بالغ الأهمية للتركيبات في الأماكن الضيقة.

• التعدين تحت الأرض: تشخيص كابلات التغذية عالية الجهد التي تشغل آلات التعدين المستمر، وقواطع الجدران الطويلة، وأنظمة النقل، ومراوح التهوية — حيث يكون تلف الكابلات بسبب تساقط الصخور وحركة المعدات أمرًا روتينيًا.
• حفر الأنفاق والإنشاءات: تحديد موقع الأعطال في كابلات TBM الخلفية وشبكات التوزيع في الموقع، مما يتيح الإصلاحات المستهدفة دون تعطيل معدلات التقدم.
• المصانع الصناعية الثقيلة: مصانع الصلب، ومصانع الأسمنت، ومنشآت المعالجة الكيميائية — وهي بيئات تتعرض فيها الكابلات المدفونة لدورات حرارية، وأجواء أكالة، وتدهور ناتج عن الاهتزازات.
• خدمات الاختبار من طرف ثالث: مقاولو الاختبار الكهربائي المستقلون الذين يقدمون خدمات تشخيص الكابلات لمشغلي المناجم وشركات الإنشاءات ومديري المنشآت الصناعية.

يعمل XHSC-60Q في وضعين متكاملين. في وضع الاحتراق، يقوم خرج تيار مستمر متحكم فيه بقوة 60 كيلوفولت بكربنة نقطة العطل عالية المقاومة، مما يقلل من المقاومة من مئات الكيلو أوم المحتملة إلى أوم أحادية الرقم. بمجرد تحويل العطل إلى مقاومة منخفضة، يقوم الجسر الرقمي الذكي بقوة 750 مللي أمبير بقياس المسافة إلى العطل بدقة باستخدام مبدأ حلقة موراي — لتحقيق دقة ±(0.2%·L+1) متر دون قيود النقطة العمياء لتقنيات انعكاس النبضات. يضمن سير العمل هذا المزدوج تحديد موقع الأعطال بشكل موثوق حتى على أصعب أنظمة الكابلات الموجودة في بيئات التعدين والصناعات الثقيلة.
