جهاز تحديد أعطال الكابلات الرقمي المتكامل XHSC-60Q بنظام جسر الاحتراق 60 كيلوفولت 600 مللي أمبير مع قدرة على تحديد أعطال أنظمة GIS ذات الجهد العالي

إن XHSC-60Q هو جسر رقمي متكامل بالكامل لحرق الأعطال يجمع بين حرق الأعطال عالي الجهد (60 كيلوفولت، 600 مللي أمبير) وتحديد الأعطال الذكي في صندوق واحد محمول بعجلات. مصمم خصيصًا لفرق الخدمة الميدانية التي تحتاج إلى نشر سريع على أنظمة الكابلات المعقدة — بما في ذلك شبكات الجهد العالي المنهية بنظام GIS والمترابطة — دون عبء لوجستي للأجهزة المنفصلة.

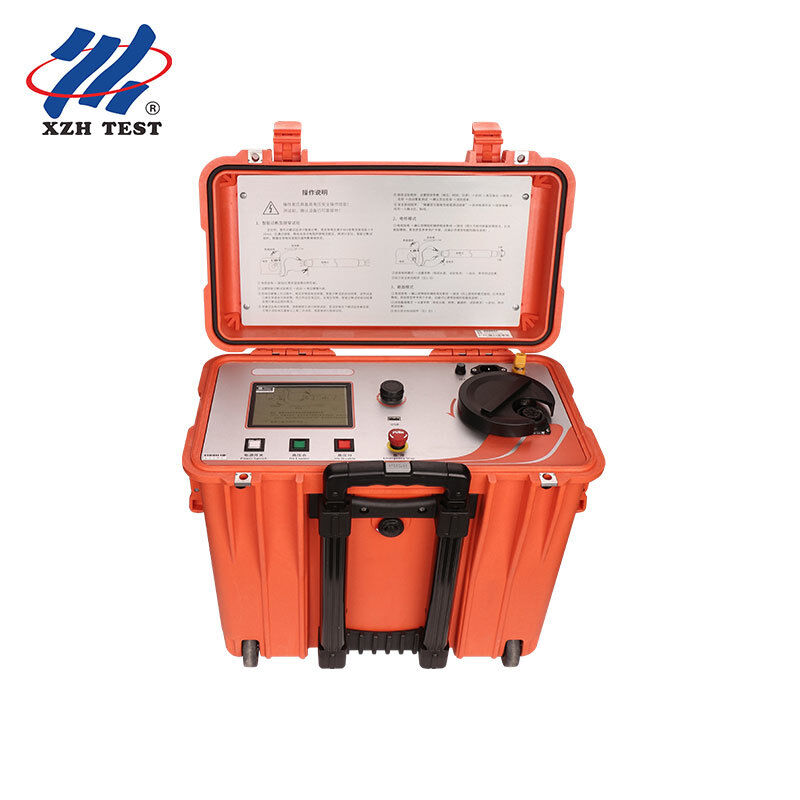

يحتوي XHSC-60Q على مصدر التيار الثابت عالي الجهد، ووحدة اكتشاف الجسر، وشاشة TFT LCD مقاس 3.5 بوصة داخل صندوق متين بعجلات مصمم للنقل الميداني. يزن النظام بأكمله 29 كجم فقط، مما يتيح تشغيله بواسطة عامل واحد من المركبة إلى نقطة الاختبار. يقوم مفتاح دوار بتبديل سلس بين وضعي حرق الأعطال والجسور — لا يتطلب إعادة توصيل الكابلات.

تدعم وحدة الجسر الذكية ثلاثة خوارزميات لتحديد المواقع:

• طريقة الجسر: تتطلب طول كابل معروف ومقطع عرضي مساعد متساوٍ مع قصر طرف بعيد منخفض المقاومة
• طريقة المقطع العرضي: تستخدم بيانات مساحة المقطع العرضي والمواد المعروفة — مثالية عندما يختلف طول الكابل المساعد
• طريقة مقارنة الجهد: تحدد مسافة العطل عن طريق حساب النسبة المئوية من تكوينين للأسلاك — مناسبة عندما يكون طول الكابل معروفًا فقط

تعمل جميع الطرق عبر شاشة LCD عالية الجهد مع تحكم دوار بجهد الأرض — لا يوجد اتصال مادي بالقسم عالي الجهد أثناء التشغيل.

• تحديد أعطال عزل كابلات الجهد العالي في الدوائر المنهية بنظام GIS دون إزالة مفاتيح GIS
• تحديد أعطال غلاف أنظمة الكابلات المترابطة دون قصر وصلات الربط
• حرق الأعطال عالية المقاومة في كابلات النقل والتوزيع ذات المقطع الكبير والمسافات الطويلة
• اختبار التحقق من جهد التحمل المستمر
• تحديد أعطال الكابلات القصيرة والأعطال القريبة حيث توجد مناطق عمياء لطرق انعكاس الموجة

على عكس الإعدادات التقليدية ذات الجهازين، يقلل التصميم المتكامل من اللوجستيات الميدانية، ويلغي مشاكل التوافق بين الوحدات المنفصلة، ويوفر واجهة مستخدم متسقة عبر وضعي التشغيل. قياس المقاومة بأربع أسلاك (Kelvin) مع كابل محمي يلغي أخطاء مقاومة الأسلاك، بينما تضمن طبقة التدريع المضفرة من شبكة النحاس سلامة المشغل من خلال التأريض الموثوق به.
