| مكان المنشأ: | شيان ، شنشي ، الصين |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | CE, ISO |
| رقم الموديل: | XHSC-60Q |

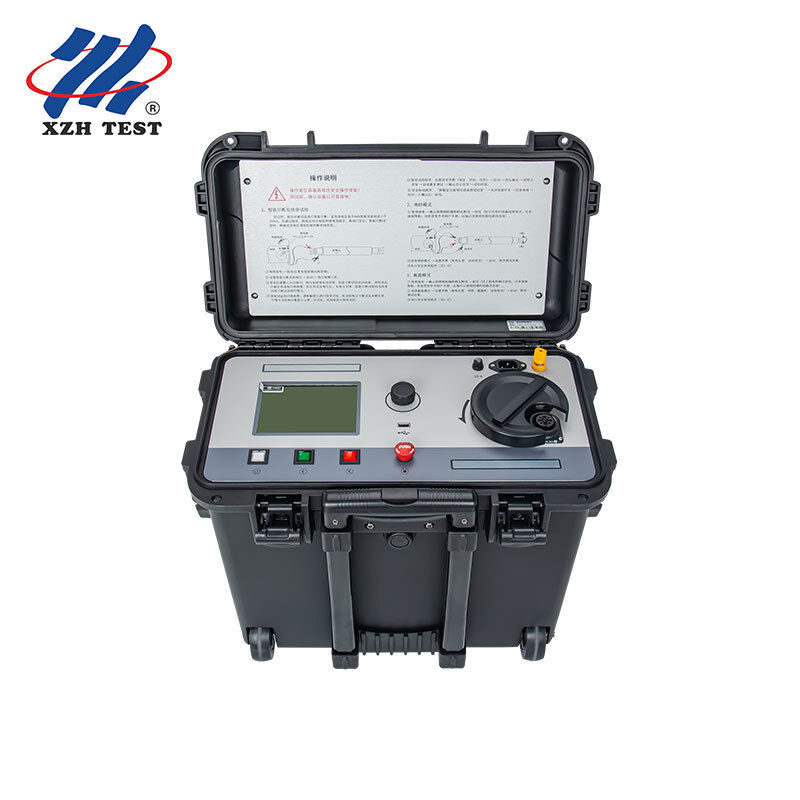

الـ XHSC-60Q هو جسر رقمي للحرق عالي التيار مصمم خصيصًا للتحويل السريع للأعطال عالية المقاومة إلى منخفضة المقاومة على كابلات الطاقة عالية الجهد ذات المقطع الكبير والمسافات الطويلة. مع خرج وضع الحرق 60 كيلوفولت وتيار دائرة قصر 600 مللي أمبير — الأعلى في فئته — فإنه يكسر قنوات التفريغ المتفحمة بشكل موثوق في الكابلات المعزولة بالزيت والورق و XLPE حيث تكافح الأجهزة ذات التيار المنخفض لتحقيق توصيل مستقر.
أبرز الأداء: تيار دائرة قصر 600 مللي أمبير في وضع الحرق — أعلى بثلاث إلى ست مرات من أدوات الحرق التقليدية 100-200 مللي أمبير. هذا يعني معالجة أسرع للأعطال، ودورات حرق أقل، وتحديد مواضع جسر أكثر دقة لاحقًا على الكابلات ذات المقطع الكبير ذات الأعطال عالية المقاومة.
تمثل أعطال الكابلات عالية المقاومة — خاصة في الكابلات الطويلة ذات الموصلات الكبيرة — مسار تفريغ عالي المقاومة. غالبًا ما يتطلب جهاز الحرق الذي يحتوي على تيار دائرة قصر 100-200 مللي أمبير فقط دورات متكررة لتفحم قناة العطل وتثبيتها، وفي بعض الحالات يفشل في تحقيق مقاومة منخفضة بما يكفي لقياس الجسر بدقة. يوفر خرج 600 مللي أمبير الخاص بـ XHSC-60Q طاقة أعلى بشكل متناسب إلى نقطة العطل، مما يسرع الانتقال من قوس المقاومة العالية غير المستقر إلى مسار توصيل مستقر منخفض المقاومة.
بمجرد معالجة العطل، تتولى وحدة الجسر الذكية المتكاملة المهمة. تعمل عند 0-4 كيلوفولت بنفس قدرة التيار 600 مللي أمبير، وتدفع تيار اختبار كافٍ عبر العطل ذي المقاومة المنخفضة الآن لضمان قياسات نسبة نظيفة وقابلة للتكرار — وهو أمر بالغ الأهمية لتحقيق دقة تحديد المواقع المحددة ±(0.2%·L+1)m.
المواصفات الفنية| المعلمة | المواصفات |
|---|---|
| جهد خرج الحرق | 0-60 كيلوفولت قابل للتعديل باستمرار |
| تيار دائرة قصر الحرق | 600 مللي أمبير |
| جهد خرج وضع الجسر | 0-4 كيلوفولت قابل للتعديل باستمرار |
| تيار دائرة قصر وضع الجسر | 600 مللي أمبير |
| شاشة LCD | شاشة ملونة TFT مقاس 3.5 بوصة |
| دقة تحديد المواقع | ±(0.2%·L+1)m |
| نطاق الاختبار | 1-50,000 متر |
| أنواع الكابلات المناسبة | XLPE، PILC، EPR — جميع أنواع العزل MV/HV |
| الحد الأقصى لمقطع الكابل | 2,500 مم² (تم اختباره على 220 كيلوفولت XLPE) |
| مصدر الطاقة | 220 فولت تيار متردد ±10%، 50 هرتز |
| استهلاك الطاقة | 2 كيلوفولت أمبير (متوافق مع المولد، >2 كيلو واط) |
| الوزن | 29 كجم |
| درجة حرارة التشغيل | -10 درجة مئوية إلى +55 درجة مئوية |
يتضمن XHSC-60Q حماية مزدوجة من الحمل الزائد وقصر الدائرة مع مطابقة المعاوقة ذات النطاق التلقائي. يوفر زر إيقاف التشغيل الطارئ للفطر عالي الجهد إيقاف تشغيل الطاقة في حالات الطوارئ. مقبض تعديل الجهد العالي متشابك مع مفتاح الجهد العالي — لا يمكن زيادة الجهد إلا عند إعادة المقبض إلى الصفر وتأكيد مؤشر الوضع لاختيار الجسر أو الحرق. تتم جميع العمليات عبر مشفر دوار معزول عند جهد الأرض، مع بقاء شاشة LCD وإلكترونيات الجسر عائمة عند جهد عالٍ لدقة القياس بينما يظل المشغل معزولًا تمامًا.
حول XZH TEST: مع أكثر من 15 عامًا من التخصص في تكنولوجيا تحديد موقع أعطال الكابلات، توفر XZH TEST حلول تشخيصية كاملة — من أجهزة تحديد المواقع TDR ومولدات الاندفاع إلى جسور الحرق وأجهزة تحديد المواقع الصوتية المغناطيسية. تلبي جميع المنتجات متطلبات السلامة IEC 61010-1.
