محلل محولات CT PT | تحويل التردد | XHTX206

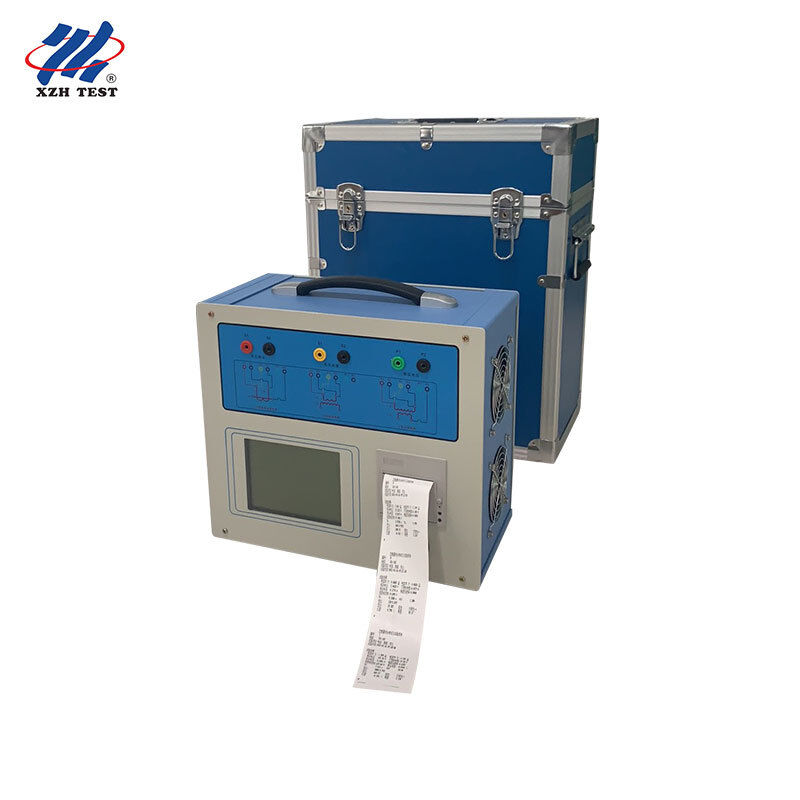

جهاز XHTX206 CT PT Analyzer هو جهاز اختبار خصائص المحولات الشامل من الجيل الجديد تم تطويره لصناعة الطاقة، ليحل محل محولات النسبة المتغيرة التقليدية، والمحولات الرافعة، ومضخمات التيار. بناءً على تقنية اختبار تحويل التردد المتقدمة مع منصة DSP و FPGA عالية الأداء، فإنه يلبي بالكامل اختبارات خصائص الإثارة (فولت أمبير)، ونسبة التحويل، والقطبية، ومقاومة اللف الثانوي، وحمل اللف الثانوي، وخطأ النسبة، وخطأ الزاوية لمرحلات الحماية، ومرحلات القياس، ومرحلات TP، بالإضافة إلى اختبارات خصائص الإثارة، والنسبة، والقطبية، ومقاومة اللف الثانوي لوحدات المحولات الجهدية الكهرومغناطيسية.
التطبيقات والجمهور المستهدف: مصمم لاختبارات القبول في المصانع لمصنعي محولات التيار والجهد، ومعاهد أبحاث علوم الطاقة ومختبرات اختبار الجهد العالي، ومهندسي تشغيل حماية المرحلات، وفرق تسليم المحطات الفرعية والصيانة الوقائية، وإدارات تشغيل إنشاءات الطاقة التي تحتاج إلى التحقق من محولات التيار/الجهد في الموقع دون الحاجة إلى محولات قياسية، أو مضخمات، أو صناديق تحميل.
المواصفات الرئيسية
| المعلمة |
المواصفات |
| أشياء الاختبار |
محول التيار (فئة الحماية / القياس / TP)، وحدات المحولات الجهدية الكهرومغناطيسية |
| الخرج |
0~180 فولت فعال، 12 أمبير فعال، 36 أمبير (ذروة) |
| دقة الجهد |
±0.2% |
| نطاق نسبة محول التيار |
1~40000 (1~2000 <0.1%؛ 2000~5000 <0.2%؛ 5000~35000 <0.5%)نطاق نسبة محول الجهد1~35000قياس الطور |
| الدقة ±5 دقيقة، الدقة 0.5 دقيقة |
مقاومة اللف الثانوي |
| 0~600 أوم، <0.5% ±2 ميجا أوم |
قياس حمل التيار المتردد |
| 0~1000 فولت أمبير، <0.5% ±0.02 فولت أمبير |
مصدر الطاقةتيار متردد 220 فولت ±10%، 50 هرتز |
| بيئة العمل |
-10~50 درجة مئوية، الرطوبة ≤90%الأبعاد / الوزن |
| 365×290×153 مم / <10 كجم |
الميزات الرئيسية |
| تقنية تحويل التردد تختبر منحنيات خصائص الإثارة لمحولات التيار/الجهد ومنحنيات خطأ 10%، وتتعامل مع نقاط الانعطاف حتى 60 كيلوفولت باستخدام خرج 180 فولت فعال فقط وتيار 12 أمبير فعال (36 أمبير ذروة). |
التحقق في الموقع من محولات التيار دون الحاجة إلى محول تيار قياسي، أو مضخم، أو صندوق تحميل، أو منظم جهد، أو كابلات تيار ثقيلة، مما يقلل بشكل كبير من عبء العمل ويحسن الكفاءة. |
| خطأ النسبة ضمن ±0.1% وخطأ الزاوية ضمن ±5 دقيقة، مما يتيح اختبار ميداني لمرحلات التيار من فئة 0.2S بنطاق نسبة 1~40000. |
يحسب تلقائيًا جهد/تيار نقطة الانعطاف، ومنحنيات خطأ 10% (5%)، وعامل حد الدقة (ALF)، وعامل أمان الجهاز (FS)، وثابت الوقت الثانوي (Ts)، ومعامل التخلف المغناطيسي (Kr)، والمحاثة المشبعة وغير المشبعة.اختبار مفتاح واحد لمقاومة التيار المستمر، والإثارة، والنسبة، والقطبية لمحولات التيار مع مخطط توصيل واحد لجميع اختبارات محولات التيار باستثناء الحمل، ويلبي معايير GB1208 (IEC60044-1)، GB16847 (IEC60044-6) و GB1207. |
مضخم تيار مخصص اختياري يوفر خرج 180 أمبير للاختبار عبر التدفق في الموقع.
الميزات المتقدمة
واجهة رسومية ديناميكية بالكامل باللغة الصينية مع رسوم بيانية تلقائية للتوصيل حسب عنصر الاختبار المحدد؛ لا حاجة للمرجع اليدوي.
شاشة LCD رسومية عاكسة مقاس 5.7 بوصة، مرئية بوضوح تحت أشعة الشمس المباشرة.
تشغيل الماوس البصري الدوار لإدخال المعلمات بسرعة وسهولة.
طابعة مدمجة تطبع تقارير الاختبار تلقائيًا؛ تخزن ما يصل إلى 1000 مجموعة من بيانات الاختبار مع الاحتفاظ بالبيانات عند انقطاع التيار.
تصميم محمول بوزن إجمالي أقل من 9 كجم، سهل الحمل إلى مواقع ميدانية.
من خلال الجمع بين وظائف اختبار CT/PT الشاملة، وتقنية تحويل التردد، وتوليد التقارير الآلي، يوفر XHTX206 دقة معملية وراحة جاهزة للاستخدام الميداني لاختبار خصائص المحولات.
الأسئلة الشائعة
س1: لمن تم تصميم محلل XHTX206 CT PT؟
تم تصميمه لاختبارات القبول في المصانع لمصنعي CT/PT، ومعاهد أبحاث علوم الطاقة ومختبرات اختبار الجهد العالي، ومهندسي تشغيل حماية المرحلات، وفرق تسليم المحطات الفرعية والصيانة الوقائية، وإدارات تشغيل إنشاءات الطاقة التي تقوم بالتحقق من المحولات في الموقع.
س2: ما هي الاختبارات التي يمكنه إجراؤها؟
يجري اختبارات خصائص الإثارة (فولت أمبير)، ونسبة التحويل، والقطبية، ومقاومة اللف الثانوي، وحمل اللف الثانوي، وخطأ النسبة، وخطأ الزاوية لمرحلات الحماية والقياس وفئة TP، بالإضافة إلى اختبارات خصائص الإثارة، والنسبة، والقطبية، ومقاومة اللف الثانوي لوحدات المحولات الجهدية الكهرومغناطيسية.
س3: لماذا تعتبر تقنية تحويل التردد مهمة؟
يولد اختبار تحويل التردد منحنى خاصية الإثارة الكامل ومنحنى خطأ 10% باستخدام خرج 180 فولت فعال فقط وتيار 12 أمبير فعال، ومع ذلك فإنه يتعامل مع محولات التيار ذات نقاط الانعطاف حتى 60 كيلوفولت، مما يلغي الحاجة إلى مضخمات جهد عالي ضخمة ومصادر تيار كبيرة.
س4: هل يمكنه التحقق من محولات التيار في الموقع دون محول قياسي؟
نعم. يقوم بالتحقق من محولات التيار في الموقع دون الحاجة إلى محول تيار قياسي، أو مضخم، أو صندوق تحميل، أو منظم جهد، أو كابلات تيار ثقيلة، ويحقق خطأ نسبة ضمن ±0.1% وخطأ زاوية ضمن ±5 دقيقة، وهو ما يكفي لاختبار ميداني لمحولات التيار من فئة 0.2S.
س5: ما هي الملحقات وشروط التعبئة والتسليم المطبقة؟
يتوفر مضخم تيار مخصص اختياري للاختبار عبر التدفق بقدرة 180 أمبير. يتم تسليم الجهاز في عبوات خشبية في غضون 5-8 أيام عمل، مع دفع T/T وكمية طلب دنيا 1 مجموعة.
