تحويل التردد CT PT المحلل محول المحول 60kV نقطة الانعطاف

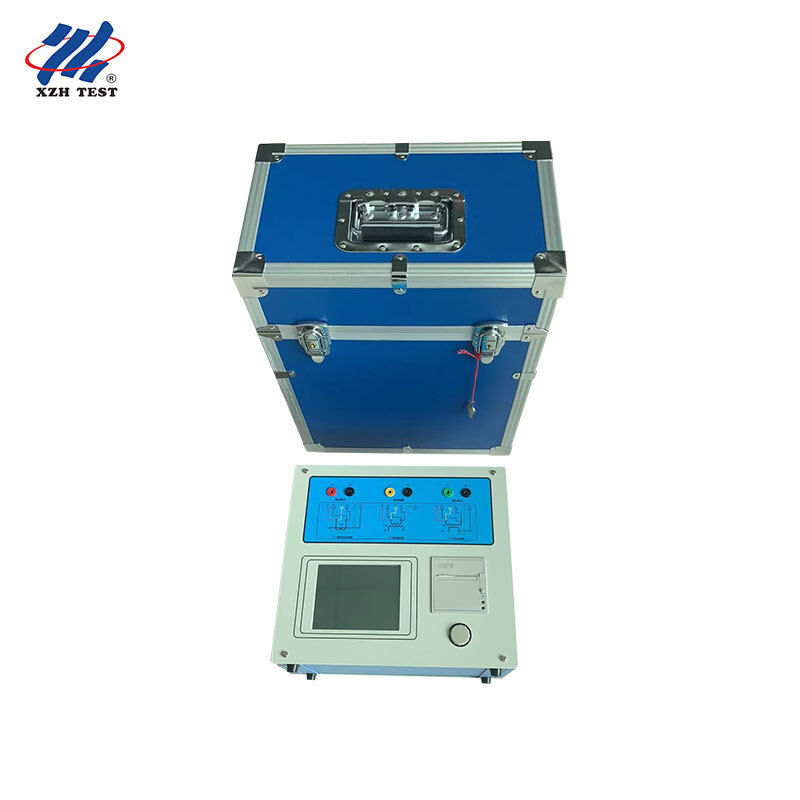

محلل CT PT للتحويل الترددي XHTX206 هو محلل خصائص المحولات الشامل من الجيل الجديد تم تطويره لصناعة الطاقة ،استبدال المزيج التقليدي للمحولات ذات النسبة المتغيرة، محولات التدفق والمعززات الحالية. استناداً إلى تقنية اختبار تحويل التردد المتقدمة مع منصة DSP و FPGA عالية الأداء،يفي بالكامل بخصائص الإثارة (فولت-امبير)اختبار نسبة التحول والقطبية ومقاومة التلف الثانوية والحمل الثانوي وخطأ النسبة وخطأ الزاوية لمحولات التيار من فئة الحماية وفئة القياس وفئة TPوكذلك خصائص الإثارةاختبار النسبة والقطبية ومقاومة التلف الثانوية للوحدات الكهرومغناطيسية PT.استقرار أفضل وتحسين فعالية الاختبار بشكل كبير للتحقق من المحولات المهنية.
التطبيقات والجمهور المستهدف:مصممة لفروع صيانة شركات الشبكة ومقاولين هندسة النقل والتوزيع (EPC) ، فرق التشغيل الكهربائي لمحطات الطاقة الرياحية والشمسية ،مختبرات الاختبار الكهربائي للمؤسسات الصناعية الكبيرة مثل الصلب، مصانع الأسمنت والكيماويات، شركات خدمات الاختبار الكهربائي ومقدمي تأجير المعدات، وكليات التدريب المهني للطاقة للتدريس العملي لاختبار خصائص المحولات.
المواصفات الرئيسية
| المعلم |
المواصفات |
| كائنات الاختبار |
CT (الحماية / القياس / فئة TP) ، وحدات PT الكهرومغناطيسية |
| الناتج |
0~180Vrms، 12Arms، 36A (الذروة) |
| دقة الجهد |
± 0.2% |
| نطاق نسبة التصوير المقطعي |
1~40000 (1~2000 <0.1%؛ 2000~5000 <0.2%؛ 5000~35000 <0.5%) |
| نطاق نسبة PT |
1 ~ 35000 |
| قياس المرحلة |
دقة ±5 دقيقة، دقة 0.5 دقيقة |
| مقاومة التلف الثانوية |
0~600Ω، <0.5% ±2mΩ |
| قياس عبء التيار المتردد |
0 ~ 1000VA، < 0.5% ± 0.02VA |
| إمدادات الطاقة |
AC220V ± 10٪، 50 هرتز |
| بيئة العمل |
-10~50°C، الرطوبة ≤90% |
| الأبعاد / الوزن |
365 × 290 × 153 ملم / < 10 كجم |
الخصائص الرئيسية
طريقة تحويل التردد تختبر منحنيات تحفيز خصائص CT / PT و منحنيات خطأ 10٪ ، معالجة نقاط الانحناء تصل إلى 60kV مع إنتاج 180Vrms فقط وتيار 12Arms (36A ذروة).
التحقق في الموقع من محولات التيار دون CT القياسية أو مكبرات أو صناديق الحمل أو منظمات الجهد أو كابلات التيار الثقيل ، مما يقلل بشكل كبير من عبء العمل ويحسن الكفاءة.
خطأ النسبة في حدود ±0.1٪ وخطأ الزاوية في حدود ±5 دقيقة، مما يتيح اختبار الميدان لمحولات التيار من فئة 0.2S مع نطاق نسبة 1 ~ 40000.
يحسب تلقائيًا فولتاج/تيار نقطة الانعطاف، منحنيات الخطأ بنسبة 10% (5%) ، عامل الحد الدقيق (ALF) ، عامل أمان الأداة (FS) ، ثابت الوقت الثانوي (Ts) ،معامل البقاء (Kr)، الحثية المشبعة وغير المشبعة.
اختبار مفتاح واحد لمقاومة التيار الكهربائي المتردد، والإثارة، والنسبة والقطبية مع مخطط سلكي واحد لجميع اختبارات التيار الكهربائي باستثناء الحمل، وتلبية معايير GB1208 (IEC60044-1) ، GB16847 (IEC60044-6) و GB1207.
خيارات إخراج مكرسة لتعزيز التيار 180A لاختبار التدفق في الموقع.
تصنيفات CT المناسبة تشمل P ، TPY ، القياس ، PR ، PX ، TPS ، TPX و TPZ ، مع اختيار قياسي تلقائي بناءً على نوع و فئة المحول.
الميزات المتقدمة
واجهة رسمية صينية ديناميكية مع مخططات تسجيل تلقائي لكل عنصر اختبار مختار، لتوجيه المشغلين خطوة بخطوة.
5.7 بوصة الرسومات LCD المنعكس، قابلة للقراءة بوضوح في ضوء الشمس المباشر للعمل في الميدان في الهواء الطلق.
الماوس الفوتو الكهربائية الدوارة للدخول والتشغيل السريع والبديهي للمعلمات
طابعة مدمجة للطباعة التلقائية لتقرير الاختبار؛ تخزن ما يصل إلى 1000 مجموعة من البيانات مع احتفاظ بإيقاف التشغيل.
بناء محمول يزن أقل من 9 كجم لسهولة النقل في الميدان.
طريقة القياس ذات الأربعة أطراف تضمن اختبار مقاومة التلف الثانوي الدقيق عن طريق القضاء على أخطاء مقاومة الرصاص.
عناصر الاختبار لمحولات التيار
| مادة الاختبار |
الوصف |
| مقاومة التلف الثانوية |
قياس المقاومة المباشرة للالتفاف الثانوي CT مع طريقة أربعة أطراف ، نطاق 0 ~ 600Ω |
| خصائص الإثارة |
اختبارات منحنى خصائص وولت آمبر من الوحدات الكهرومغناطيسية CT و PT |
| نسبة التحول والقطبية |
فحص دقة نسبة CT/PT وقطبية التلف مع تشغيل مفتاح واحد |
| عبء ثانوي |
قياس حمل التيار المتردد حتى 1000VA بدقة < 0.5% ± 0.02VA |
| خطأ النسبة وخطأ الزاوية |
يحسب خطأ النسبة في حدود ± 0.1٪ وخطأ الزاوية في حدود ± 5min |
| اختبار التدفق |
مع مكبر اختياري ، المخرجات تصل إلى 180A لاختبار التدفق خلال الموقع |
المعايير و مبادئ الاختبار
XHTX206 يتبع مبدأ اختبار طريقة التردد المنخفض لاختبار خصائص الإثارة.الذي يقلل بشكل كبير من الجهد والتيار المطلوبين في الاختبار مع الحفاظ على دقة القياسيطبق الجهاز أيضاً طريقة حساب منحنى الخطأ بنسبة 10% لتقييم أداء محولات التيار من فئة الحماية،مساعدة المهندسين على التحقق من أن أجهزة الحماية ستعمل بشكل صحيح في ظل ظروف العيبجميع الاختبارات تتوافق مع معايير GB1208 (IEC60044-1) و GB16847 (IEC60044-6) و GB1207 ، والجهاز يختار تلقائيًا المعيار المناسب وفقًا لنوع المحولات و فئتها ،ضمان التوافق، نتائج قابلة للتكرار والتي تقبلها المرافق ومختبرات الطرف الثالث في جميع أنحاء العالم.
بالنسبة لمختلف الهياكل CT بما في ذلك المحولات الحالية من نوع البوشينغ، ونوع الجرح ونوع النافذة، يقدم الملحق من الدليل مخططات التوصيل التفصيلية لأربعة نقاط،ضمان الاتصالات الصحيحة لقياس دقيق في كل تكوين- تعمل وظيفة الاختبار الذاتي للجهاز على التحقق من الدوائر الداخلية وقنوات القياس قبل الاختبار، بينما تقوم وظيفة اختبار التدفق من خلال الاختبار بتحقق من صحة الحلقة الكاملة للتيار،جعل XHTX206 حل التحقق الكامل لمتخصصي اختبار المحولات.
الأسئلة الشائعة
س1: لمن صمم محلل XHTX206 CT PT؟
وهي مصممة لفروع صيانة شركات الشبكة والمقاولين في مجال هندسة النقل والتوزيع (EPC) وفرق التشغيل الكهربائي لمحطات الطاقة الرياحية والشمسية ،مختبرات الاختبار الكهربائي للصلبوشركات الأسمنت والكيماويات وشركات خدمات الاختبار الكهربائي وشركات تأجير المعدات وجامعات التدريب المهني للطاقة.
س2: ما هي الاختبارات التي يمكنها إجراؤها؟
يقوم بإجراء اختبارات خصائص الإثارة (فولت-امبير) ، ونسبة التحويل، والقطبية، ومقاومة التلف الثانوية، والحمل الثانوي، وخطأ النسبة وخطأ الزاوية للحماية،أجهزة القياس و CT من فئة TP، بالإضافة إلى خصائص الإثارة والنسبة والقطبية واختبارات مقاومة التلف الثانوية للوحدات الكهرومغناطيسية PT.
السؤال 3: لماذا تكنولوجيا تحويل التردد مهمة؟
اختبار تحويل التردد يولد منحنى خصائص الإثارة الكامل و منحنى الخطأ بنسبة 10٪ باستخدام 180Vrms فقط و 12Arms حالياً ، ولكنه يتعامل مع CTs مع نقاط الانعطاف تصل إلى 60kV ،القضاء على الحاجة إلى محركات التشغيل الضخمة عالية الجهد ومصادر التيار الكبيرة.
السؤال 4: هل يمكن التحقق من CTs في الموقع دون محول قياسي؟
نعم، فإنه يتحقق من المحولات الحالية في الموقع دون CT القياسية، المثابرة، مربع الحمل، جهاز تنظيم الجهد أو كابلات التيار الثقيل، وتحقيق خطأ النسبة في غضون ± 0.1٪ وخطأ الزاوية في غضون ± 5min،كافية لـ 0اختبار الميدان المقطعي من فئة 2S.
السؤال 5: ما هي الشروط المتعلقة بالملحقات والتعبئة والتسليم؟
يتوفر معزز تيار مخصص اختياري لاختبار التدفق من خلال 180A. يتم تسليم الجهاز في عبوة خشبية خلال 5-8 أيام عمل ، مع دفع T / T و 1 مجموعة MOQ.
