| مكان المنشأ: | شيان شنشي الصين |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | ISO CE |
| رقم الموديل: | إكس إتش تي إكس 206 |

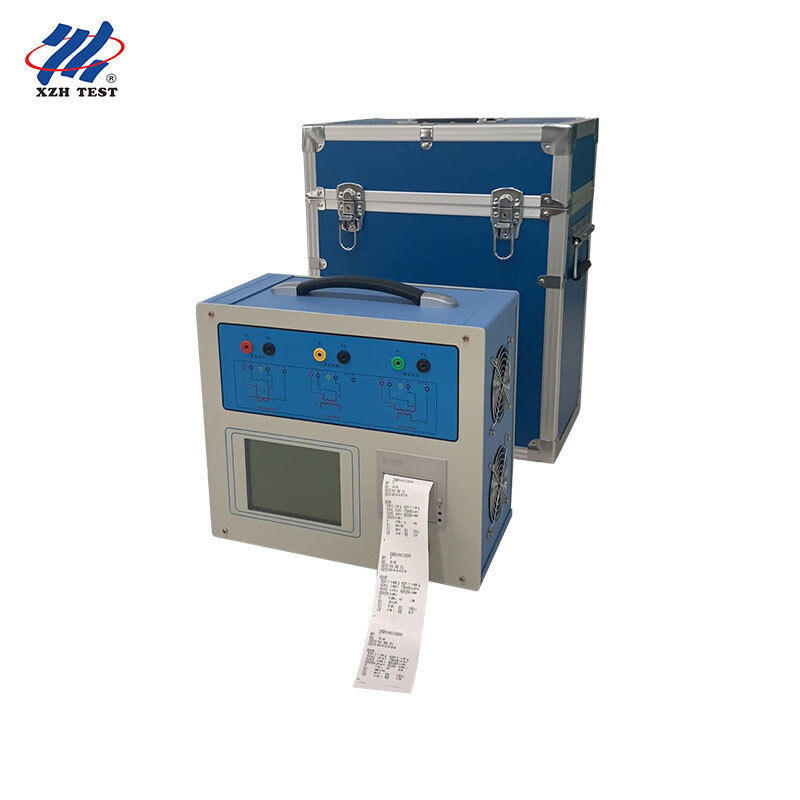

جهاز XHTX206 لاختبار محولات التيار والجهد هو محلل شامل لخصائص المحولات لصناعة الطاقة، مبني على منصة DSP و FPGA عالية الأداء مع تقنية اختبار تحويل التردد المتقدمة. يغطي خصائص الإثارة (فولت-أمبير)، نسبة التحويل، القطبية، مقاومة اللف الثانوي، حمل الثانوي، خطأ النسبة وخطأ الزاوية لمحولات التيار من فئة الحماية، فئة القياس وفئة TP، ويدعم خصائص الإثارة، نسبة التحويل، القطبية، مقاومة اللف الثانوي وخطأ النسبة لوحدات PT الكهرومغناطيسية. كجهاز من الجيل الجديد تم تطويره من خلال أبحاث سوق واسعة ودراسة نظرية، فإنه يحل محل المزيج التقليدي من المحولات المتغيرة النسبة، والمحولات الرافعة والمضخمات الحالية، مما يوفر أتمتة أعلى، واستقرارًا أفضل وكفاءة اختبار محسنة بشكل كبير للتحقق الاحترافي من المحولات.
| المعلمة | المواصفات |
|---|---|
| أشياء الاختبار | محول التيار (فئة الحماية / القياس / TP)، وحدات PT الكهرومغناطيسية |
| الخرج | 0~180 فولت فعال، 12 أمبير فعال، 36 أمبير (ذروة) |
| دقة الجهد | ±0.2% |
| نطاق نسبة محول التيار | 1~40000 (1~2000 <0.1%؛ 2000~5000 <0.2%؛ 5000~35000 <0.5%)نطاق نسبة محول الجهد1~35000قياس الطور |
| الدقة ±5 دقيقة، الدقة 0.5 دقيقة | مقاومة اللف الثانوي |
| 0~600 أوم، <0.5% ±2 ميجا أوم | قياس حمل التيار المتردد |
| حمل الثانوي | مصدر الطاقةتيار متردد 220 فولت ±10%، 50 هرتز |
| بيئة العمل | -10~50 درجة مئوية، الرطوبة ≤90%الأبعاد / الوزن |
| 365×290×153 مم / <10 كجم | الميزات الرئيسية |
| خطأ النسبة ضمن ±0.1% وخطأ الزاوية ضمن ±5 دقيقة يتيح الاختبار الميداني لمحولات التيار من فئة 0.2S. | طريقة تحويل التردد تتعامل مع نقاط انعطاف محولات التيار حتى 60 كيلوفولت باستخدام خرج 180 فولت فعال فقط و 12 أمبير فعال (36 أمبير ذروة) تيار. |
| التحقق الميداني بدون محول تيار قياسي، أو مضخم، أو صندوق حمل، أو منظم جهد، أو كابلات تيار ثقيلة، مما يقلل بشكل كبير من عبء العمل في الاختبار. | يستخلص تلقائيًا جهد/تيار نقطة الانعطاف، ومنحنيات خطأ 10% (5%)، وعامل حد الدقة (ALF)، وعامل أمان الجهاز (FS)، والثابت الزمني الثانوي (Ts) ومعامل التخلف المغناطيسي (Kr).اختبار مفتاح واحد لمقاومة التيار المستمر لمحولات التيار، والإثارة، والنسبة والقطبية مع مخطط توصيل واحد، متوافق مع معايير GB1208 (IEC60044-1)، GB16847 (IEC60044-6) و GB1207. |
خصائص الإثارة
| نسبة التحويل والقطبية | يتحقق من دقة نسبة محول التيار/الجهد وقطبية اللف بعملية مفتاح واحد |
|---|---|
| حمل الثانوي | يقيس حمل التيار المتردد حتى 1000 فولت أمبير بدقة <0.5% ±0.02 فولت أمبير |
| خطأ النسبة وخطأ الزاوية | يحسب خطأ النسبة ضمن ±0.1% وخطأ الزاوية ضمن ±5 دقيقة |
| اختبار التدفق | مع مضخم اختياري، يخرج ما يصل إلى 180 أمبير للاختبار الميداني عبر التدفق |
| الامتثال للمعايير ومبادئ الاختبار | يتبع XHTX206 مبدأ اختبار التردد المنخفض لخصائص الإثارة، مما يقلل بشكل كبير من جهد وتيار الاختبار المطلوبين مع الحفاظ على دقة القياس. يطبق الجهاز أيضًا طريقة حساب منحنى خطأ 10% لتقييم أداء محولات التيار من فئة الحماية، مما يساعد المهندسين على التحقق من أن أجهزة الحماية ستعمل بشكل صحيح في ظروف الأعطال. جميع الاختبارات متوافقة مع معايير GB1208 (IEC60044-1)، GB16847 (IEC60044-6) و GB1207، ويختار الجهاز تلقائيًا المعيار المناسب وفقًا لنوع وفئة المحول، مما يضمن نتائج متسقة وقابلة للتكرار مقبولة من قبل المرافق والمختبرات الخارجية في جميع أنحاء العالم.بالنسبة لهياكل محولات التيار المختلفة بما في ذلك محولات التيار من النوع الحلقي، والملفوف، والنافذة، يوفر ملحق الدليل رسومات توصيل مفصلة بأربعة أطراف، مما يضمن توصيلات صحيحة لقياس دقيق في كل تكوين. تتحقق وظيفة الاختبار الذاتي للجهاز من الدوائر الداخلية وقنوات القياس قبل الاختبار، بينما تتحقق وظيفة اختبار التدفق من حلقة التيار الكاملة، مما يجعل XHTX206 حلاً تحقق كاملاً لمحترفي اختبار المحولات. |
| أسئلة وأجوبة | س1: لمن تم تصميم جهاز XHTX206 لاختبار محولات التيار والجهد؟ |
| تم تصميمه لمراكز قياس ومعايرة الطاقة، وفرق الاختبار الكهربائي في محطات الطاقة، وفرق الاختبار الكهربائي في صناعات السكك الحديدية والبتروكيماويات والتعدين، ومختبرات الهندسة الكهربائية الجامعية، ومنظمات اختبار وتصديق الطاقة التابعة لجهات خارجية. | س2: ما هي أنواع المحولات التي يمكنه اختبارها؟ |
س3: كيف يفيد اختبار تحويل التردد العمل الميداني؟
ينتج خصائص إثارة كاملة ومنحنيات خطأ 10% باستخدام خرج 180 فولت فعال فقط و 12 أمبير فعال تيار مع التعامل مع محولات التيار ذات نقاط انعطاف تصل إلى 60 كيلوفولت، مما يلغي الحاجة إلى مضخمات جهد عالي ضخمة ومصادر تيار كبيرة.
