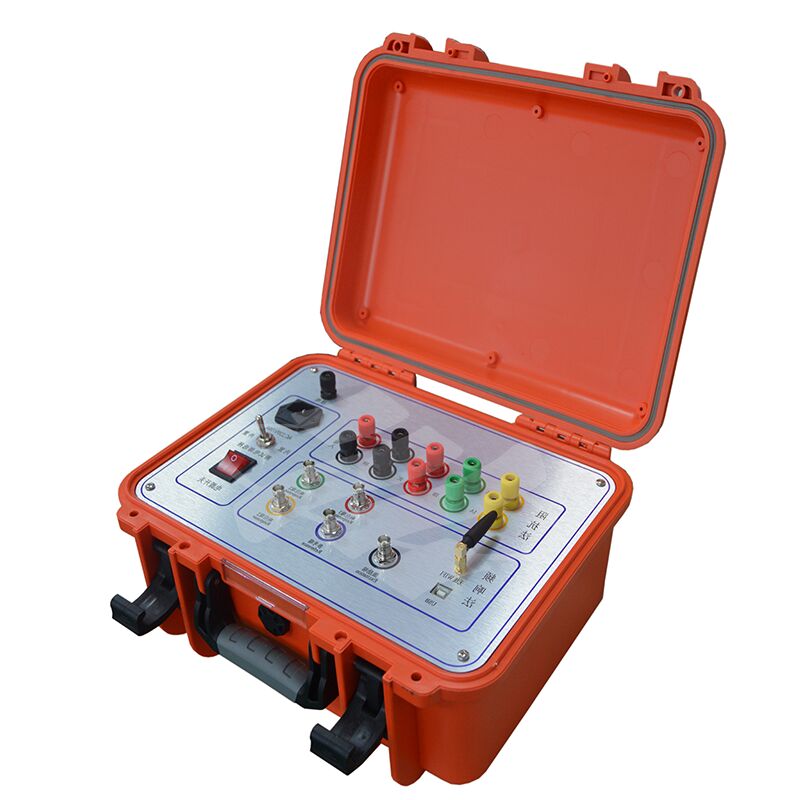

XHBX1502
عند اكتمال تصميم وبناء المحول، يتم ضبط ملفاته وإعداده الداخلي بشكل جيد. بالنسبة للمحول متعدد الملفات، فإن الملفات ذات فئة الجهد وتقنية اللف نفسها سيكون لها معلمات Ci و Li ثابتة - مما يعني أن استجابة كل ملف في مجال التردد ثابتة أيضًا، ويمكن مقارنة أنماط التردد لملفات ثلاثية الطور.
أشياء مثل الدوائر القصيرة (بين اللفات أو الأطوار) أثناء الاختبار، أو المطبات أثناء النقل التي تحرك الملفات، أو التواء الملفات من السحب الكهرومغناطيسي أثناء التشغيل في حالة حدوث قصر/عطل ستغير "المعلمات الموزعة" لملفات المحول. هذا يعبث بصفات المحول الأصلية القائمة على التردد: فكر في التغييرات في مدى قوة استجابة التردد، أو التحولات في ترددات الرنين الرئيسية. يعتبر جهاز اختبار لف المحولات - المصنوع بتقنية تحليل الاستجابة - نوعًا جديدًا من الأدوات غير المدمرة للتحقق من وجود أعطال داخلية في المحول، ويعمل للمحولات الكهربائية من 63 كيلو فولت إلى 500 كيلو فولت.
يقيس هذا المختبر ويحدد كميًا كيفية تفاعل معلمات اللف الداخلية للمحول عبر نطاقات تردد مختلفة. يكتشف مقدار التغيير الذي طرأ على اللفات من خلال النظر إلى حجم تحولات هذه المعلمات، وأين وكيف تتغير استجابات التردد، واتجاه هذه التغييرات. من هناك، يمكنك استخدام النتائج لمعرفة ما إذا كان المحول تالفًا بشدة ويحتاج إلى إصلاح كبير.
المعايير الفنية
| نطاق قياس السعة |
(-120dB) إلى (+20dB) |
| دقة قياس السعة |
0.1dB |
| دقة تردد المسح |
0.005% |
| ممانعة إدخال الإشارة |
1MΩ |
| ممانعة إخراج الإشارة |
50Ω |
| سعة إخراج الإشارة |
±20V |
معايير فنية أخرى
1. نطاق قياس السعة: (-120dB) إلى (+20dB)
2. دقة قياس السعة: 0.1dB
3. دقة تردد المسح: 0.005%
4. ممانعة إدخال الإشارة: 1MΩ
5. ممانعة إخراج الإشارة: 50Ω
6. سعة إخراج الإشارة: ±20V
7. تكرار الاختبار في الطور: 99.9%
8. أبعاد أداة القياس (الطول × العرض × الارتفاع): 340 × 240 × 210 (مم)
9. أبعاد علبة سبائك الألومنيوم للأداة (الطول × العرض × الارتفاع): 370 × 280 × 260 (مم)، أبعاد علبة سبائك الألومنيوم لصندوق الكابلات (الطول × العرض × الارتفاع): 420 × 300 × 300 (مم)
10. الوزن الإجمالي: 20 كجم
11. درجة حرارة التشغيل: -10℃ إلى +40℃ درجة حرارة التخزين: -20℃ إلى +70℃
الرطوبة النسبية:<90%، غير متكثفة
