اختبار تشوه التلفيف في المحول مع FRA و DDS

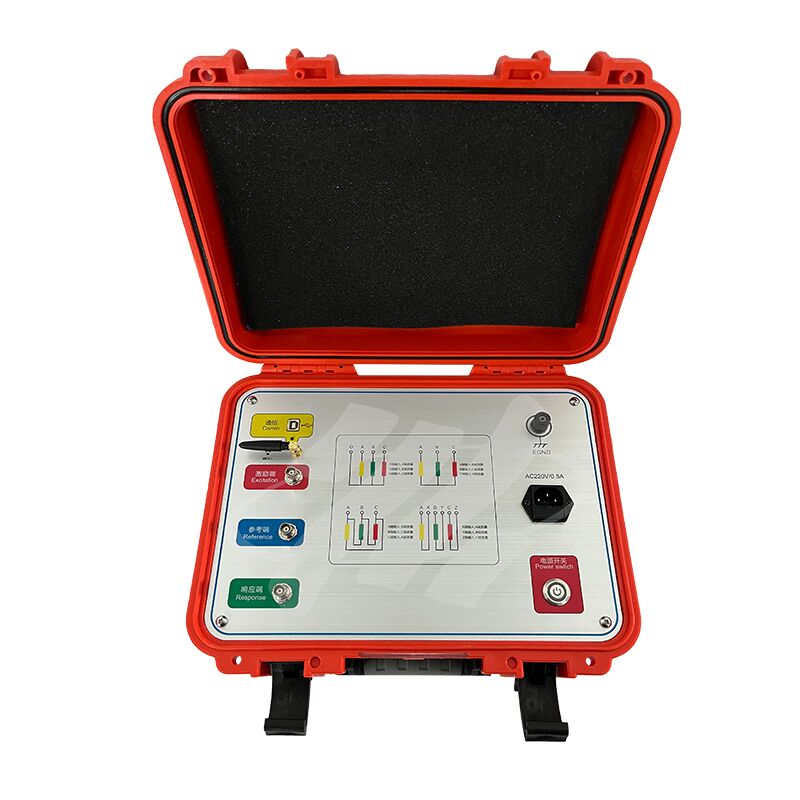

Name: اختبار تشوه التلفيف في المحول مع FRA و DDS
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: إكس إتش بي إكس 1501
Price: 4,115.00 USD
Availability: InStock

تفاصيل المنتج:

مكان المنشأ:	شيان شنشي الصين
اسم العلامة التجارية:	XZH TEST
إصدار الشهادات:	ISO CE
رقم الموديل:	إكس إتش بي إكس 1501

معلومات مفصلة

مكان المنشأ:

شيان شنشي الصين

اسم العلامة التجارية:

XZH TEST

إصدار الشهادات:

ISO CE

رقم الموديل:

إكس إتش بي إكس 1501

إبراز:

High Light

إبراز:

مقياس تشوه التلفزيون الرقمي عالي السرعة القائم على DDS,تحليل استجابة التردد محول اختبار تشوه التلف,اختبار تحليل استجابة التردد للكشف عن تشوهات التلف

Frequency Response Analysis Transformer Winding Deformation Tester

Winding Deformation Detection Frequency Response Analysis Tester

Trading Information

الحد الأدنى لكمية:

1 مجموعة

تفاصيل التغليف:

التعبئة الخشبية

وقت التسليم:

5-8 أيام عمل

شروط الدفع:

تي/تي

القدرة على العرض:

3000 وحدة / سنة

وصف المنتج

XHBX1501

نظرة عامة على المنتج

بمجرد الانتهاء من تصميم وتصنيع المحول، يتم تثبيت ملفاته وهيكله الداخلي. بالنسبة للمحول متعدد الملفات، فإن الملفات ذات فئة الجهد وطريقة اللف نفسها سيكون لها معلمات محددة (Ci، Li)، مما يؤدي إلى استجابات مميزة ثابتة في مجال التردد. وهذا يعني أن أطياف التردد لملفات الطور الثلاثة قابلة للمقارنة.

الدائرة القصيرة بين اللفات أو من طور إلى طور أثناء الاختبار، أو التأثيرات أثناء النقل (مما يتسبب في إزاحة الملف)، أو تشوه الملفات بسبب القوى الكهرومغناطيسية أثناء التشغيل في حالة حدوث دائرة قصيرة/عطل، ستغير المعلمات الموزعة لملفات المحول. وهذا يزيد من تعديل الخصائص الأصلية لمجال التردد، مثل التغيرات في السعة في استجابات التردد وتحولات تردد الرنين. يعتبر جهاز اختبار ملفات المحولات، الذي تم تطويره بناءً على طرق تحليل الاستجابة، جهاز اختبار غير مدمر مبتكر لأعطال المحولات الداخلية. إنه مناسب للكشف عن الأعطال الهيكلية الداخلية في محولات الطاقة المصنفة من 63 كيلو فولت إلى 500 كيلو فولت.

يقوم هذا المختبر بتحديد التغيرات في الاستجابة لمعلمات ملفات المحولات عبر مجالات تردد مختلفة. يحدد درجة تشوه الملف الداخلي عن طريق تحليل حجم التغيرات في المعلمات، وسعة/منطقة تحولات استجابة التردد، واتجاه هذه الاختلافات. يسمح هذا للمستخدمين بالحكم على ما إذا كان المحول قد تعرض لأضرار جسيمة ويتطلب إصلاحًا شاملاً بناءً على نتائج القياس.

بالنسبة للمحولات التشغيلية، يمكن تقييم شدة العطل عن طريق مقارنة الأطياف المميزة للملفات المعيبة—حتى بدون بيانات خصائص مجال التردد التاريخية. بطبيعة الحال، فإن وجود بيانات خصائص اللف الأصلية يوفر دعمًا أكثر دقة وموثوقية لتقييم تشغيل المحولات وتحليل ما بعد العطل والصيانة.

يتميز جهاز اختبار ملفات المحولات بنظام قياس عالي الدقة يتكون من جهاز كمبيوتر محمول وحاسوب دقيق بشريحة واحدة. يتميز بهيكل مدمج وتشغيل بسيط ووظائف اختبار/تحليل شاملة. يمكن للمستخدمين تشغيله بشكل مستقل بعد الرجوع إلى دليل المستخدم أو إكمال تدريب قصير الأجل.

المعايير الفنية

طريقة المسح	توزيع المسح الخطي
نطاق قياس تردد المسح	(0.5 كيلو هرتز)-(1 ميجاهرتز)، 2000 نقطة مسح
نطاق قياس السعة	(-120 ديسيبل) إلى (+20 ديسيبل)
دقة قياس السعة	0.1 ديسيبل
دقة تردد المسح	0.005%
معاوقة إدخال الإشارة	1 مΩ

اختبار تشوه التلفيف في المحول مع FRA و DDS 0

مجالات التطبيق:
* أنظمة الطاقة: توليد الطاقة ونقلها وتحويلها وتوزيعها؛
* المصانع والمناجم: مصانع التصنيع واسعة النطاق وشركات التعدين المختلفة؛
* المعادن والبتروكيماويات: الصهر والصناعات الكيماوية ومعالجة المياه، إلخ؛
* النقل: الموانئ/السكك الحديدية/الطرق السريعة/المطارات وإنارة شوارع البلديات، إلخ؛
* المؤسسات والمؤسسات: أقسام الخدمات اللوجستية في الشركات والمؤسسات الكبيرة؛
* صناعة البناء: شركات البناء والإدارة العقارية الكبيرة؛
* تركيب واختبار معدات الطاقة: شركات تركيب وتشغيل الطاقة على مختلف المستويات؛
