| مكان المنشأ: | شيان شنشي |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | ISO |
| رقم الموديل: | XHHV515-12L |

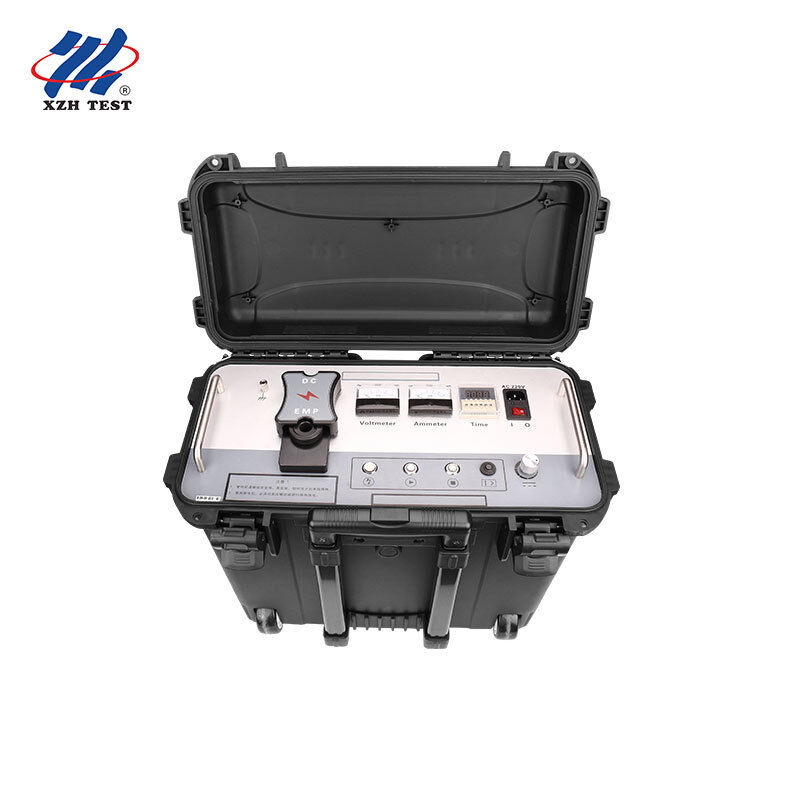

مصممة لـ:فنيي خدمة أخطاء الكابلات LV/MV، طاقم صيانة توزيع المرافق، مزودي خدمات الاختبار الكهربائي
القيمة الأساسية:مولد نبضات متواصلة من نوع العصا المضغوطة مع مكثف مدمج 12μF يقدم طاقة تفريغ قابلة للتعديل 0-864Jالحل الذي يتم استخدامه للكشف عن الأخطاء الروتينية على كابلات الطاقة من 12 كيلو فولت أو أقل مع خروج ثنائي الوضع (إفرازات النبض + التيار المتردد المقاوم).
تم تصميم XHHV515-12L لفنيي الميدان الذين يحتاجون إلىضيقة الوزن وخفيفة الوزن ، محمولة لمشغل واحدمصدر النبض للعمل اليومي في تحديد عوارض كابلات LV و MV. Its pull-rod chassis design prioritizes ease of transport and rapid deployment — ideal for utility crews responding to multiple fault callouts per day and testing companies servicing urban distribution networks where maneuverability through tight access points is critical.
على عكس مولدات الطفرات الكبيرة التي يتم تركيبها على العربة والتي تتطلب وصول مركبة إلى المنحدر ومعالجة شخصين ، فإن عامل شكل عصا السحب XHHV515-12L ′s يمكّن من الحركة الميدانية الحقيقية لمشغل واحد.يسمح المقبض التلسكوبي المدمج والهيكل القوي لفني واحد بنقل الأداة الكاملة من السيارة إلى نقطة الاختبار من خلال البوابات، أسفل السلالم، وإلى الممرات المزدحمة للمحطات الفرعية حيث العربات ذات العجلات لا تستطيع التنقل.
ميزة تشغيلية:بالنسبة لطاقم الخدمات التي تتعامل مع 4 إلى 6 إشارات للخطأ في كل نوبة، the difference between a 2-minute setup (XHHV515-12L) and a 10-minute setup (trolley-type units with external capacitor connections) translates directly to more faults located per working day — and faster service restoration for customers.
تتطلب العديد من مولدات التموجات من المشغل إعادة تكوين الكابلات جسديًا عند التبديل بين إفرازات النبضات ونماذج الجهد المتردد المقاومة للجهد مصدر لأخطاء الاتصال وتضييع الوقت.XHHV515-12L يوفرمنافذ إخراج مخصصة لكل وضع:
| منفذ الخروج | الوظيفة | حالة الاستخدام |
|---|---|---|
| الخروج HV (EMP) | تفريغ النبض لتحديد عيب الكابل | ربط الكابل تحت الاختبار لضربات صوتية مغناطيسية أثناء تحديد موقع الخطأ |
| الخروج HV (DC) | التيار المتردد المستمر مقاومة الطاقة الخارجة | ربط للتحقق من عزل الكابلات بعد التثبيت واختبار الصيانة الوقائية |
السمة المميزة للسلامة والتشخيص من XHHV515-12Lمقياس الفولت kV في الوقت الحقيقيالذي يشير إلى فولتاج مكثف حتى عندما يكون الجهاز في وضع الاستعداد ليس فقط أثناء تفريغ النبض النشط.هذا يوفر للمشغلين مع الوعي الوضعية المستمرة من حالة الطاقة المخزنة، القضاء على خطر الاتصال العرضي مع مصرف مكثفات يبدو "من" التي قد لا تزال تحتوي على شحنة متبقية خطرة.
| التحكم | الوظيفة |
|---|---|
| 1أرضية الأمان | ربط الارض لهيكل الادوات يمنع كهرباء الغلاف و خطر صدمة الموظفين |
| 2زر التفريغ | تبديد الشحنة الداخلية اليدوية عندما يكون HV مغلقًا طبقة الأمان الثانوية بعد التفريغ التلقائي |
| 3مؤشر البداية / الموقف الصفر | مصباح LED الأصفر يؤكد مفتاح الجهد عند الصفر ؛ اضغط لتمكين خروج HV عندما يكون المؤشر مضاءً |
| 4توقف / مؤشر HV | قطع الخروج الفوري لـ HV ؛ أضواء مؤشرات أثناء الخروج النشط للكهرباء العالية |
| 5الحماية من التيار الزائد | اضغط لتفعيل الحماية ؛ التشغيل التلقائي في حالة التيار الزائد إعادة تعيين بعد التصحيح |
| 6تعديل الجهد | حول تماما في اتجاه عكس عقارب الساعة إلى الصفر قبل البدء ، ثم في اتجاه عقارب الساعة لزيادة الناتج |
| 7. إعداد الوقت | فترة فترة تفريغ قابلة للتكوين لوضع النبض التوقيت التلقائي أثناء تحديد المكان |
| التطبيق | سيناريو |
|---|---|
| تحديد خطأ الكابل | تفريغ النبضات للتحديد الصوتي المغناطيسي على كابلات توزيع LV / MV من 12kV إلى أقل |
| التيار المباشر يقاوم اختبار الجهد | التحقق من عزل الكابلات بعد التثبيت وبعد الإصلاح على دوائر LV و MV |
| التحقق من الكابلات قبل تشغيلها | اختبار دائرة الكابلات الجديدة قبل تشغيل الطاقة يكتشف ضرر التثبيت وعيوب المفاصل |
| اختبار المعدات الكهربائية المترددة | مواصلة ثابتة تحمل اختبار الجهد على المعدات الكهربائية الأخرى |
| الصيانة الوقائية الروتينية | تقييم حالة الكابلات المخطط لها للشبكات الحضرية والمصانع الصناعية والمرافق التجارية |
س: كيف يعمل مولد التيار الكهربائي العالي في الكشف عن أخطاء الكابل؟
مولد التموج يطلق نبضة عالية الطاقة في الكابل المعيب، مما يخلق قوس عالية الجهد في نقطة العيب.هذا القوس ينتج إشارة صوتية (صوت ضجيج قوي يمكن اكتشافه بواسطة الميكروفونات الأرضية) ونبض كهرومغناطيسي (يمكن اكتشافه بواسطة جهاز استقبال استقبالي)من خلال الجمع بين أوقات وصول الإشارات الصوتية والكهرومغناطيسية، يمكن للمشغلين تحديد موقع الخطأ بدقة مع تقنية تعرف باسم التزامن الصوتي المغناطيسي.
س: أي نطاق الجهد يجب أن أختار لأشكال مختلفة من الكابلات؟
اختيار الجهد يتبع الجهد التشغيلي المسمى للكابل كإرشاد عام. للكابلات منخفضة الجهد (حتى 1 كيلو فولت) ، استخدم نطاق 8 كيلو فولت أو 12 كيلو فولت. للكابلات التوزيعية متوسطة الجهد (6-15 كيلو فولت).نطاق 16kV مناسببالنسبة لألكابلات نقل الجهد العالي (35kV وما فوق) ، استخدم نطاق 32kV.استشري دائماً مواصفات أقصى فولتاج اختبار لمصنع الكابل وتأكد من الحفاظ على جميع المراحل المسموح بها للسلامة أثناء التشغيل عالية الجهد.
س: ما هي الاحتياطات الأمنية التي يجب مراعاتها أثناء تشغيل مولد الطفرات؟
اختبار مولد التيار الكهربائي العالي يتطلب بروتوكولات أمان صارمة تأكد دائماً من أن الكابل معزول بالكامل عن الطاقة ومنعزلة عن جميع مصادر الطاقة قبل الاتصالإنشاء محيط سلامة لا يقل عن 5 أمتار حول منطقة الاختبار مع علامات تحذيريجب على جميع الموظفين ارتداء أجهزة حماية شخصية مناسبة بما في ذلك الملابس المقاسة بالقوس، والقفازات العازلة للاتصال بالهواء، والحذاء المزدوج للكهرباء.توقف الطوارئ، والإغلاق الصفري للجهد توفر طبقات إضافية من الحماية ولكن لا ينبغي أن تحل أبدا محل إجراءات السلامة المناسبة.
س: ما هي ميزة مستويات الطاقة المتعددة (جول) على هذه الوحدة؟
مستويات الطاقة المختلفة تخدم أغراض تشخيصية مختلفة.864J1024J) مثالية لتأكيد الخطأ الأولي وتحديد أخطاء المقاومة العالية حيث الطاقة المفرطة يمكن أن تفاقم تلف الكابل. توفر الطاقة المتوسطة (1225J) قوة إشارة صوتية مثالية لمعظم تحديد الأخطاء الروتينية. يتم الاحتفاظ بالطاقة العالية (2450J +) للكابلات الطويلة جداً ، سيناريوهات الدفن العميق ،أو أخطاء عالية المعوقة التي تتطلب توليد قوس أقوى لإنتاج توقيع صوتي قابل للكشفيسمح الاختيار من ثلاثة مستويات للمشغلين بمطابقة إنتاج الطاقة مع ظروف الميدان.
س: ما هو الضمان والمساعدة المضمنة مع مولد الطفرة هذا؟
ضمان قياسي لمدة 12 شهرًا ضد عيوب التصنيع مع دعم فني مدى الحياة. معتمد على CE و ISO 9001: 2015. تتضمن كل وحدة مولد التمديد ، كابل خروج HV ، كابل الأرض ،عصا التفريغ، دليل المستخدم ، و عربة للخدمات الثقيلة مع عجلات قفل للنقل الآمن. التثبيت في الموقع، وتشغيل، وتدريب السلامة المستخدم متاح عند الطلب.قطع الغيار بما في ذلك فجوات التفريغ، مكثفات، وديودات HV مخزنة لاستبدال سريع.
