| مكان المنشأ: | شيان شنشي الصين |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | ISO CE |
| رقم الموديل: | XHHV535-4T |
مصممة لـ:فرق الخدمة الميدانية لمرافق الكهرباء ، المقاولون في تحديد موقع خلل الكابلات ، المهندسون في الاختبار الكهربائي والتشغيل

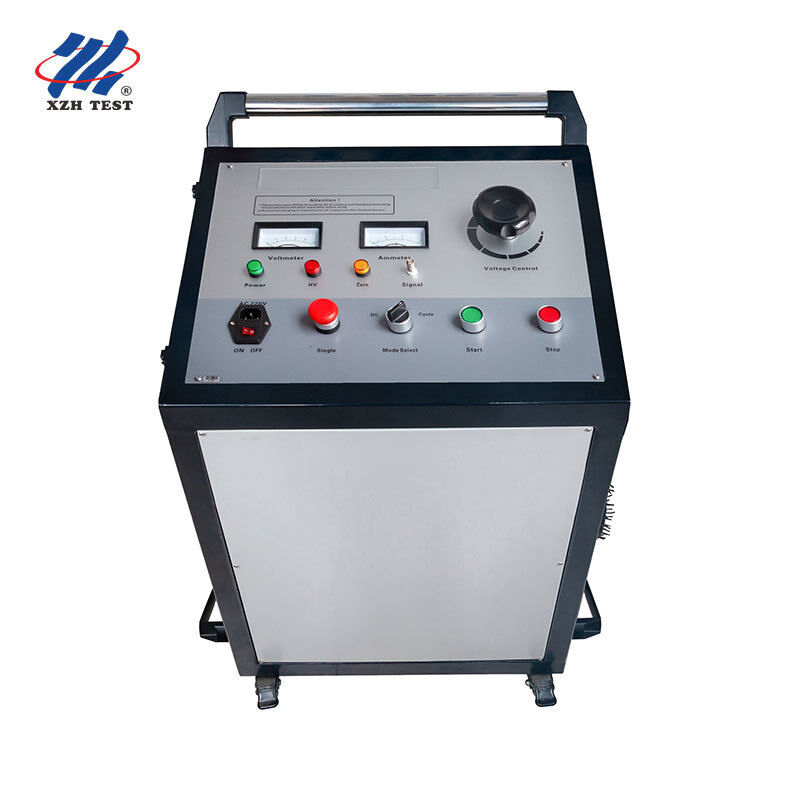

القيمة الأساسية:Integrated cart-type DC impulse high-voltage generator delivering 2550J discharge energy with a 4μF built-in capacitor — purpose-built for cable fault pinpointing and DC withstand voltage testing in field environments where mobility، والموثوقية، وسلامة المشغل غير قابل للتفاوض.
تم تصميم XHHV535-4T خصيصا لمقدمي الخدمات المهنية في موقع خطأ الكابلات وإدارات صيانة المرافق التي تتطلبمصدر نبض عالي الجهد متحرك مستقلالتي يمكن نشرها مباشرة في موقع الخطأ دون تعقيد إعداد المحولات المنفصلة، بنوك المكثفات، ووحدات التحكم.
الإعدادات التقليدية للاختبار بالجهد العالي تتطلب ربطًا بين مصادر الطاقة المتواصلة المنفصلة ، بنوك المكثفات ، فجوات كرات التفريغ ،وآليات التفريغ الآمنة عملية تستغرق وقتا طويلا عرضة لأخطاء الاتصال وأداء غير متسقالـ XHHV535-4T يزيل هذا التجزئة من خلال دمج جميع الأنظمة الفرعية الخمسة داخل هيكل عربة متنقل واحد:
| النظام الفرعي | فائدة الاندماج |
|---|---|
| مصدر طاقة التيار المباشر عالي الجهد | تكنولوجيا التردد العالي لجهاز التردد الصحي مع تصميم دائرة مصغرة عالية الموثوقية |
| مكثف تخزين الطاقة 4μF | المدمج، والسلكية المسبقة، واختبارها في المصنع لا يتطلب تجميع مصرف مكثفات في الموقع |
| تجميع كرة التفريغ | تم تصنيفها بدقة في المصنع؛ صلبة ضد اهتزازات النقل |
| جهاز التفريغ التلقائي | دائرة تفريغ آمنة متكاملة مع التفريغ التلقائي المؤقت يحمي المشغلين أثناء فصل الكابل |
| وحدة أخذ العينات لجهاز اختبار الأخطاء | واجهة أخذ عينات مدمجة للاتصال المباشر بجهاز تحديد خطأ الكابل (TDR) ومؤشرات تحديد خطأ صوتية مغناطيسية |
تصميم مركز على المشغل:The XHHV535-4T adopts a user-centric control philosophy that mirrors the familiar transformer-and-cabinet workflow experienced utility technicians have used for decades — while delivering the performance advantages of modern solid-state HV technology.
| التطبيق | سيناريو |
|---|---|
| تحديد خطأ الكابل | تصنع تفريغات النبضات إشارات صوتية و كهرومغناطيسية في نقطة الفشل لموقع دقيق باستخدام المستقبلات الصوتية المغناطيسية |
| التيار المباشر يقاوم اختبار الجهد | التحقق من سلامة عزل الكابلات بعد التثبيت وبعد الإصلاح وفقًا لمعايير IEC |
| اختبار الكابلات قبل التشغيل | التحقق من دائرة الكابلات الجديدة قبل تشغيل الطاقة يحدد أضرار التثبيت والعيوب المشتركة وأعراض التصنيع |
| صيانة وقائية دورية | تقييم مخطط للبنية التحتية للكابلات القديمة للتنبؤ بعمر الخدمة المتبقي وتحديد أولوية استبدال CAPEX |
س: كيف يعمل مولد التيار الكهربائي العالي في الكشف عن أخطاء الكابل؟
مولد التموج يطلق نبضة عالية الطاقة في الكابل المعيب، مما يخلق قوس عالية الجهد في نقطة العيب.هذا القوس ينتج إشارة صوتية (صوت ضجيج قوي يمكن اكتشافه بواسطة الميكروفونات الأرضية) ونبض كهرومغناطيسي (يمكن اكتشافه بواسطة جهاز استقبال استقبالي)من خلال الجمع بين أوقات وصول الإشارات الصوتية والكهرومغناطيسية، يمكن للمشغلين تحديد موقع الخطأ بدقة مع تقنية تعرف باسم التزامن الصوتي المغناطيسي.
س: أي نطاق الجهد يجب أن أختار لأشكال مختلفة من الكابلات؟
اختيار الجهد يتبع الجهد التشغيلي المسمى للكابل كإرشاد عام. للكابلات منخفضة الجهد (حتى 1 كيلو فولت) ، استخدم نطاق 8 كيلو فولت أو 12 كيلو فولت. للكابلات التوزيعية متوسطة الجهد (6-15 كيلو فولت).نطاق 16kV مناسببالنسبة لألكابلات نقل الجهد العالي (35kV وما فوق) ، استخدم نطاق 32kV.استشري دائماً مواصفات أقصى فولتاج اختبار لمصنع الكابل وتأكد من الحفاظ على جميع المراحل المسموح بها للسلامة أثناء التشغيل عالية الجهد.
س: ما هي الاحتياطات الأمنية التي يجب مراعاتها أثناء تشغيل مولد الطفرات؟
اختبار مولد التيار الكهربائي العالي يتطلب بروتوكولات أمان صارمة تأكد دائماً من أن الكابل معزول بالكامل عن الطاقة ومنعزلة عن جميع مصادر الطاقة قبل الاتصالإنشاء محيط سلامة لا يقل عن 5 أمتار حول منطقة الاختبار مع علامات تحذيريجب على جميع الموظفين ارتداء أجهزة حماية شخصية مناسبة بما في ذلك الملابس المقاسة بالقوس، والقفازات العازلة للاتصال بالهواء، والحذاء المزدوج للكهرباء.توقف الطوارئ، والإغلاق الصفري للجهد توفر طبقات إضافية من الحماية ولكن لا ينبغي أن تحل أبدا محل إجراءات السلامة المناسبة.
س: ما هي ميزة مستويات الطاقة المتعددة (جول) على هذه الوحدة؟
مستويات الطاقة المختلفة تخدم أغراض تشخيصية مختلفة.864J1024J) مثالية لتأكيد الخطأ الأولي وتحديد أخطاء المقاومة العالية حيث الطاقة المفرطة يمكن أن تفاقم تلف الكابل. توفر الطاقة المتوسطة (1225J) قوة إشارة صوتية مثالية لمعظم تحديد الأخطاء الروتينية. يتم الاحتفاظ بالطاقة العالية (2450J +) للكابلات الطويلة جداً ، سيناريوهات الدفن العميق ،أو أخطاء عالية المعوقة التي تتطلب توليد قوس أقوى لإنتاج توقيع صوتي قابل للكشفيسمح الاختيار من ثلاثة مستويات للمشغلين بمطابقة إنتاج الطاقة مع ظروف الميدان.
س: ما هو الضمان والمساعدة المضمنة مع مولد الطفرة هذا؟
ضمان قياسي لمدة 12 شهرًا ضد عيوب التصنيع مع دعم فني مدى الحياة. معتمد على CE و ISO 9001: 2015. تتضمن كل وحدة مولد التمديد ، كابل خروج HV ، كابل الأرض ،عصا التفريغ، دليل المستخدم ، و عربة للخدمات الثقيلة مع عجلات قفل للنقل الآمن. التثبيت في الموقع، وتشغيل، وتدريب السلامة المستخدم متاح عند الطلب.قطع الغيار بما في ذلك فجوات التفريغ، مكثفات، وديودات HV مخزنة لاستبدال سريع.
