مولد نبضات محمي يتميز بثلاث حمايات تلقائية 12 ميكروفاراد 864 جول لمقاولي أعطال الكابلات ذات الجهد المنخفض والمتوسط | XHHV512-12L

تم تصميم XHHV512-12L خصيصًا للمؤسسات التي تكون فيهاسلامة المشغل وحماية المعدات متطلبات غير قابلة للتفاوض - شركات المرافق ذات بروتوكولات الامتثال الصارمة للسلامة، ومقاولون الاختبار الذين يعمل فنيوهم في مواقع ميدانية غير مألوفة يوميًا، والمصانع الصناعية حيث يحدث اختبار أعطال الكابلات بالقرب من معدات الإنتاج الحيوية التي لا تتحمل الضرر العرضي الناتج عن خلل في معدات الاختبار.

يعد اختبار أعطال الكابلات الميدانية عملية عالية المخاطر بطبيعتها. يمكن أن يؤدي وميض الكابل إلى إحداث جهود عابرة تغذيها مرة أخرى إلى معدات الاختبار. يمكن أن يتسبب خطأ المقاومة العالية المستمر في سحب تيار مستمر. يمكن أن يؤدي التدوير المستمر للنبضات في يوم حار إلى دفع المكونات الداخلية إلى ما وراء الحدود الحرارية. تعتمد معظم مولدات النبضات على فتيل واحد للحماية - ينشر XHHV512-12Lثلاث دوائر حماية مستقلة وتلقائية تراقب تيار الخرج والجهد الناتج ودرجة الحرارة الداخلية في وقت واحد.

قدرة فريدة تفصل XHHV512-12L عن الأجهزة الأقل قوة هيحماية قوية من الدائرة القصيرة التي تسمح بتشغيل دائرة قصر مباشرة إلى الأرض. أثناء اختبار أعطال الكابلات، تنشأ سيناريوهات حيث يقدم مسار الخطأ مقاومة قريبة من الصفر - بشكل فعال دائرة قصر كاملة. ستتعطل العديد من مولدات النبضات أو تتلف في ظل هذه الظروف. تم تصميم XHHV512-12L لتحمل دوائر القصر المباشرة من الخرج إلى الأرض دون تلف، مما يوفر للمشغلين الثقة للاختبار بقوة عندما تتطلب ظروف الخطأ ذلك.

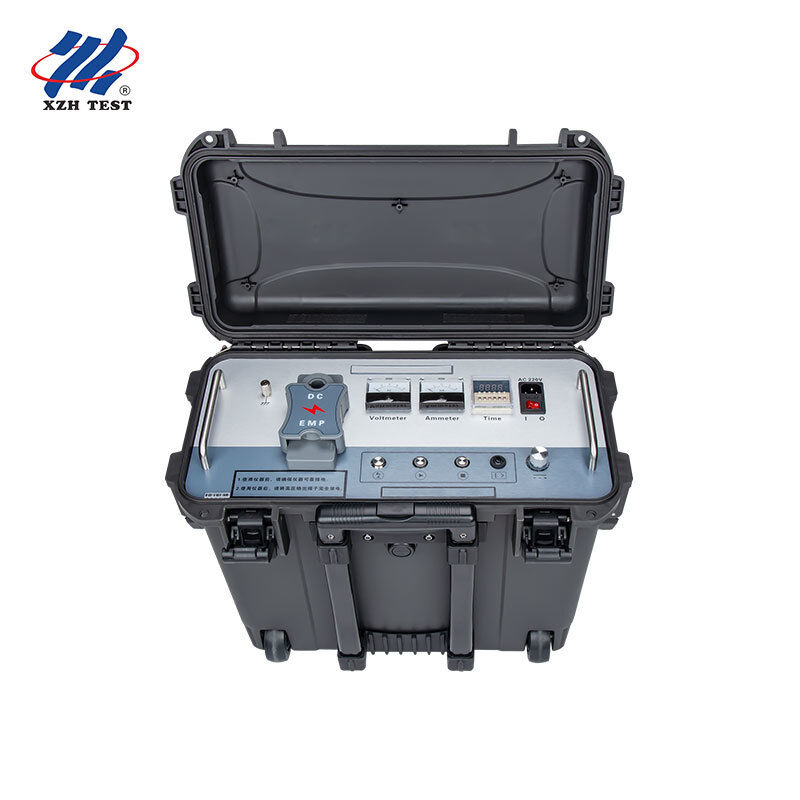

تم تجهيز XHHV512-12L بـعدادات مؤشر تناظرية مزدوجة من الفئة 1.5(التيار والجهد) التي توفر تغذية راجعة مرئية واضحة وبديهية في الوقت الفعلي أثناء عملية تفريغ النبضات - ميزة حاسمة لا يمكن للشاشات الرقمية مطابقتها للأحداث العابرة عالية الجهد:

• عداد التيار:يشير إلى تيار الجانب عالي الجهد في الوقت الفعلي أثناء تفريغ النبضات - يكشف نمط انحراف الإبرة ما إذا كان الخطأ قد تم تفريغه بالكامل أو يتطلب دورات نبضات إضافية
• عداد الجهد:يعرض جهد شحن المكثف في الوقت الفعلي - الإبرة المتساقطة أثناء النبضة تؤكد نقل الطاقة إلى نقطة الخطأ بوضوح بصري بديهي
• دقة الفئة 1.5:تفي بمعايير القياس الصناعية - دقة كافية لأعمال تحديد الأعطال الميدانية دون هشاشة وتكلفة القياس الرقمي بدرجة المختبر
• تغذية راجعة لإكمال التفريغ:عودة إبرة العداد إلى الصفر توفر تأكيدًا فوريًا لا لبس فيه على أن الطاقة المخزنة قد تم تسليمها بالكامل - لا حاجة لتفسير القراءات الرقمية أو مؤشرات LED

يدمج XHHV512-12L دائرة شحن ودائرة تفريغ في هيكل واحد مدمج. تأخذ دائرة الشحن عينة من جهد كابل الجهد العالي وتغذيها إلى دائرة تحكم في تنظيم الجهد - مما يضمن شحن مكثف تخزين الطاقة إلى مستوى الجهد المحدد بدقة من قبل المشغل. تقوم دائرة التفريغ، التي يتم تشغيلها بواسطة آلية النبضات، بتوجيه الطاقة المخزنة من المكثف بسعة 12 ميكروفاراد عبر كرة التفريغ عالية الجهد إلى طرف الخرج - مما يوفر نبضة تيار مستمر سريعة الارتفاع تخلق كلاً من الصوت المسموع والظاهرة الكهرومغناطيسية المطلوبة لتحديد موقع الخطأ وتحديده.

هذه البنية المتكاملة تلغي كابلات التوصيل، وبنوك المكثفات المنفصلة، وفجوات الكرة الخارجية المطلوبة في الإعدادات التقليدية المكونة من مكونات فردية - مما يقلل من تعقيد الإعداد، ويقلل من نقاط الاتصال التي يمكن أن تفشل، ويمكّن مشغلًا واحدًا من نشر وتشغيل النظام الكامل.
