| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XZH Test |
| إصدار الشهادات: | CE/ISO |
| رقم الموديل: | XHHD530M |
XHHD530M
الوصف
أداة الكشف عن الأخطاء المخبأة هي أداة مخصصة للقطاعات المتعلقة بالطاقة والمناطق الصناعية والتعدينية والمناطق الريفية لتحديد موقع الكابلات تحت الأرض واكتشاف أخطائها.إنه يحدد اتجاه الكابل، الموقع، عمق الدفن، والخطأ (التي تسرب، وقطع القلب، وما إلى ذلك) ، ويكشف عن أسلاك/كابلات ضد الماء فوق الأرض مع الأساليب المناسبة.

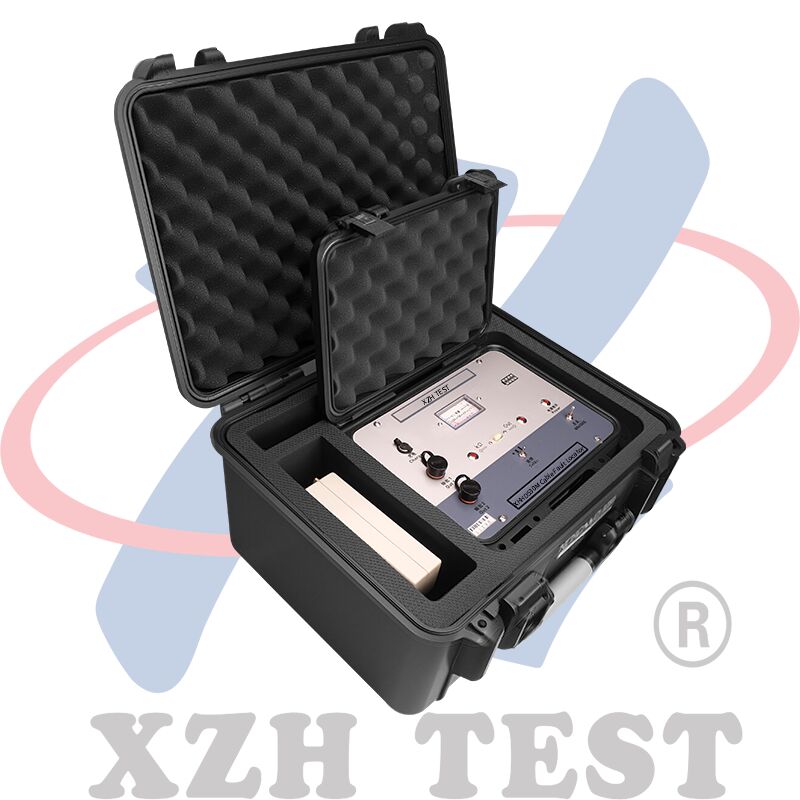

جهاز إرسال
|
لوحة جهاز الإرسال مجهزة بمفتاح "مفتاح الطاقة"، "إشارة الطاقة"، "اختيار الإخراج"، "ارتفاع، متوسط، منخفض"، "إشارة الإخراج" و"قياس K"ويظهر ضوء المؤشر موقع التبديل؛ "قياس output·KΩ" يشارك محطة إخراج ، يتم تشغيلها بواسطة مفاتيح "إشارة output·indication" و "قياس KΩ" ؛ حدد محطة إخراج "output 2" ؛الرأس متر مربع يشير إلى مخرج ومقاومة KΩيمكنه التحقق من أن الخط يعمل أو لا ويتم خلطه ويقيس حجم مقاومة تسرب الأرض |
|
|
شكل إشارة الخروج |
فترة النبض 1.34±0.15 ميسر عرض 0.2±0فترة متقطعة 1 ميس8±1S |
|
الجهد الخارجي |
فترة النبضات Up المدى العالي أكبر من 1000 فولت، المدى المتوسط أكبر من 60 فولت، المدى المنخفض أكبر من 30 فولت. |
|
كΩالقياس |
يمكن أن تتحقق من خط الجانب على، قبالة، مختلطة وتسرب حجم المجموعة، وتحديد طبيعة الخطأ. |
|
محطة الإخراج "output 2" |
يمكنها أن تخرج ذروة نبضات تشغيل 1-5A. |
|
الطاقة الخارجة |
قوة نبض أكبر من 2.5W (عندما تكون مقاومة الحمل العالية 80K)Ω) |
|
إمدادات الطاقة |
8.4 فولت |
مبدأ الجهاز وهيكله
يتكون هذا الجهاز من جهاز إرسال، جهاز استقبال، مسبار ورأس، زوج من الشاشات والشاشات، أسلاك الاتصال، الخ.
جهاز الإرسال (1) يخرج بشكل رئيسي إشارات نبض مستمرة ، وهي مصدر الإشارة للعثور على الأخطاء. (2) kΩوظيفة، يمكن أن يكتشف استمرارية، فصل، اختلاط ومقاومة التسرب من الخط، وتحديد طبيعة ونوع الخطأ. (3) "المخرج 2"
قائمة التعبئة
|
البند |
الاسم |
كمية. |
|
1 |
جهاز إرسال |
1 |
|
2 |
المستقبل |
1 |
|
3 |
المسبار |
1 |
|
4 |
رأس المسبار |
1 |
|
5 |
إدخال قضيب ((أحمر أسود) |
2 |
|
6 |
خطوط الاتصال |
2 |
|
7 |
شاحن |
1 |
